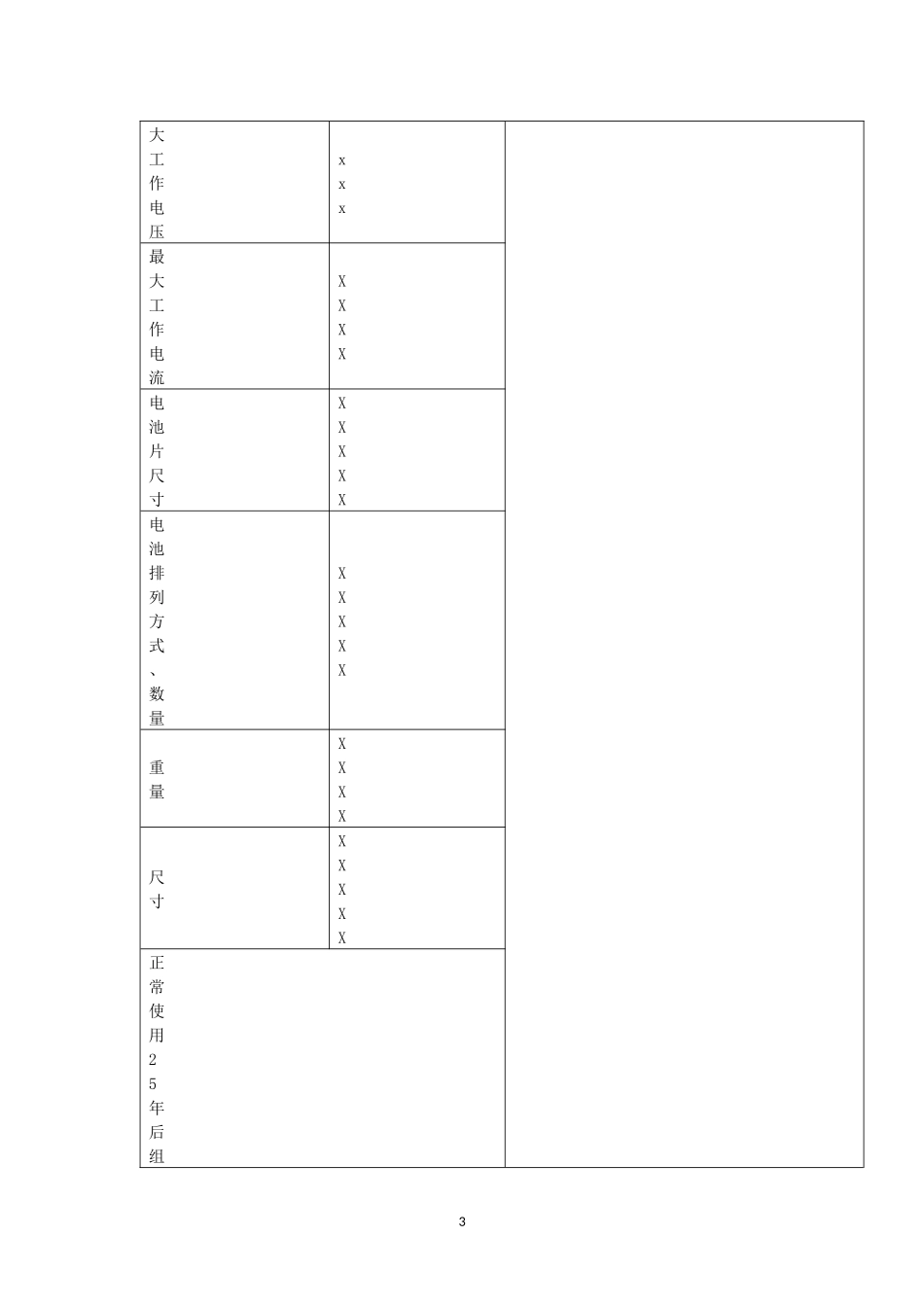

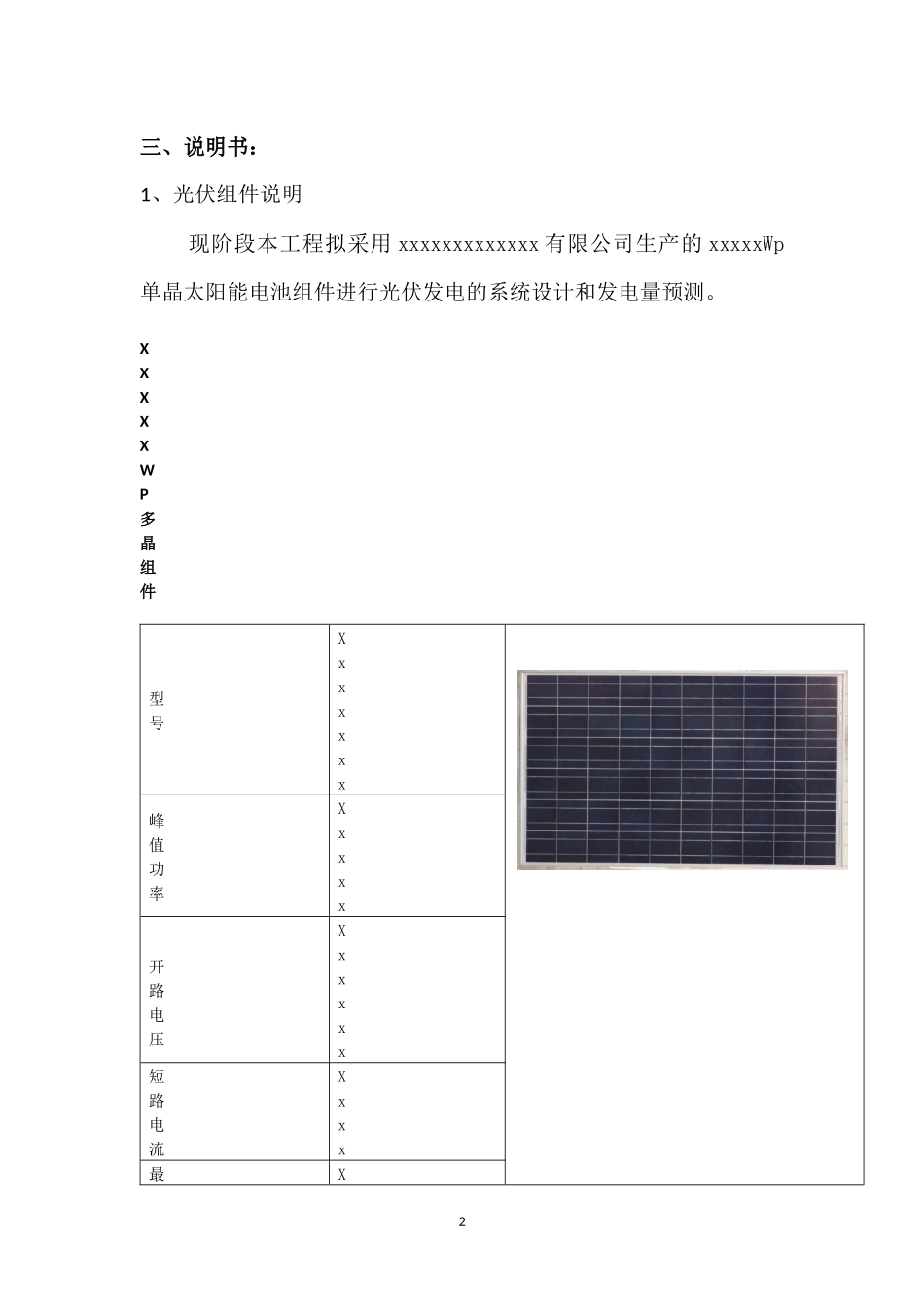

XXXXXXXXXXXXXXXXXXXXXXXX项目初步设计报告、图纸及说明书一、设计报告：本项目建设在XXXXXXXXXXXXX地点，拟建分布式地面村级光伏电站为1个，电站设计安装容量为XXXXXX千瓦，盈余统筹用于发展壮大村集体经济。本项目利用太阳能源，不产生废水、废弃物、废气、噪声等污染源，符合环境保护要求。经设计单位及公司主要技术人员现场勘测，最终采用地埋走线，通过箱式变压器进行并网。1、基础开挖电缆预埋开挖：从逆变器开挖，深度为80cm，延伸至高压箱变并网点。2、电站施工该项目设计有XXXXXXXXXXXXXXXXXXXXX公司设计。施工XXXXXXXXXXXXXXXXXXXXX公司承建。二、设计图纸：设计图纸图片1设计图纸图片21三、说明书：1、光伏组件说明现阶段本工程拟采用xxxxxxxxxxxxx有限公司生产的xxxxxWp单晶太阳能电池组件进行光伏发电的系统设计和发电量预测。XXXXXWP多晶组件型号Xxxxxxx峰值功率Xxxxx开路电压Xxxxxx短路电流Xxxx最X2大工作电压xxx最大工作电流XXXX电池片尺寸XXXXX电池排列方式、数量XXXXX重量XXXX尺寸XXXXX正常使用25年后组3件输出功率损耗不超过初始值的20%光伏电站布置方案本项目建设规模为XXXXXKWp，实际布置容量为XXXXMWp，共采用XXXXXWp型太阳能电池XXXXX片。本工程的太阳能电池组件的固定方式采用倾角固定，阵列设计倾角为26o，阵列设计方位为0o。组件排列方式为竖置，横向(HI)组件布置10~60块，竖向(H2)组件布置2块，每排间距(DI)0.5m，每列间距(D2)0.5m。安装阵列时根据实际屋顶面积进行布设。示意图：42、逆变器说明对于逆变器的选型，本工程按容量选用XXXXXXXXX公司逆变器，整个工程配XXX台XXXXkW逆变器。该逆变器在电网断电情况下瞬间启动防孤岛功能，有效的对大网进行保护。3、电器接入本项目分布式光伏电站的发电量全额上网，太阳能电池组件经串联后形成光伏阵列组串直流进入逆变器，通过逆变器将直流电转换成400V交流电，经汇流箱汇流后接入箱变后并网。电站综合自动化系统包括微机保护、数据采集、事件记录和故障录波、站控层远程控制、同期功能、数据记录和处理、调度通信等功能。微机保护功能包括线路保护、变压器保护、电容器保护、低频减载等功能。4、防雷接地太阳能光伏并网电站防雷主要是防直击雷和雷电侵入波两种，防雷措施依据《交流电气装置的过电压保护和绝缘配合》(DL/T620-1997)、5《交流电气装置的接地》(DL/T62卜1997)中有关规定设计。直击雷保护光伏电池组件边框为金属材质，将光伏电池组件边框与支架可靠连接，然后与接地网连接，为增加雷电流散流效果，可将站内所有光伏电池组件支架可靠连接。在动态无功补偿装置附近设置独立避雷针，以实现直击雷保护。电气室屋顶设置避雷带，以实现对户内设备的直击雷保护。配电装置的雷电侵入波保护为防止感应雷、浪涌等情况造成过电压而损坏并网设备，其防雷措施主要采用避雷器来保护。在开关柜内装设无间隙氧化锌避雷器对雷电侵入波和其他过电压进行保护。(2)接地充分利用每个光伏电池组件基础内的钢筋作为自然接地体，根据现场实际情况及土壤电阻率敷设不同的人工接地网，以满足接地电阻的要求。保护接地的范围根据《交流电气装置的接地》(DL/T621-1997)规定，对所有要求接地或接零的设备均应可靠地接地或接零。所有电气设备外壳、开关装置和开关柜接地母线、架构、电缆支架、和其它可能事故带电的金属物都应可靠接地。本系统中，支架、太阳能板边框以及连接件均是金属制品，每个子方阵自然形成等电位体，所有子方阵之间都要进行等电位连接并6通过引下线与接地网就近可靠连接，接地体之间的焊接点应进行防腐处理。电站的保护接地、工作接地采用一个总的接地装置。根据《交流电气装置的接地》(DI/T621-1997)要求，高、低压配电装置共用接地系统，接地电阻要求R≤4欧姆。本电站拟敷设50,#5mm接地扁钢，光伏电池组件支架均可靠连接到接地网。接地扁钢敷设深度不小于0.8m。5、节能降耗通过对本项目对外交通运输条件和地形、地貌的实地踏勘与分析，光伏屯站内设备运输、施工较为便利。选址按照以下原则设计：尽量集中布置、尽量减小光伏阵列前后遮挡影响、避开障碍物的遮挡影响、满足光伏组件的运输条件和安装条件...
