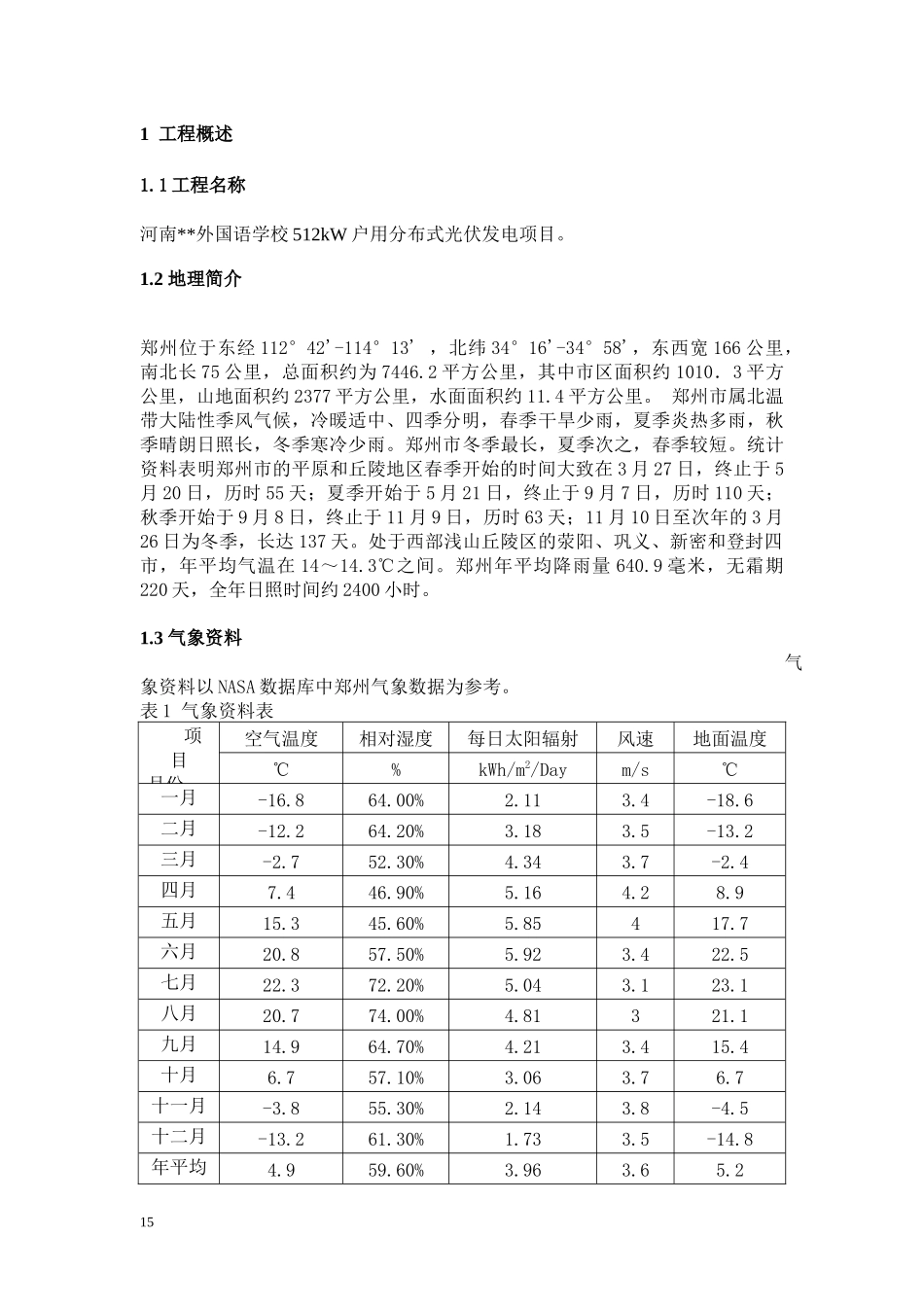

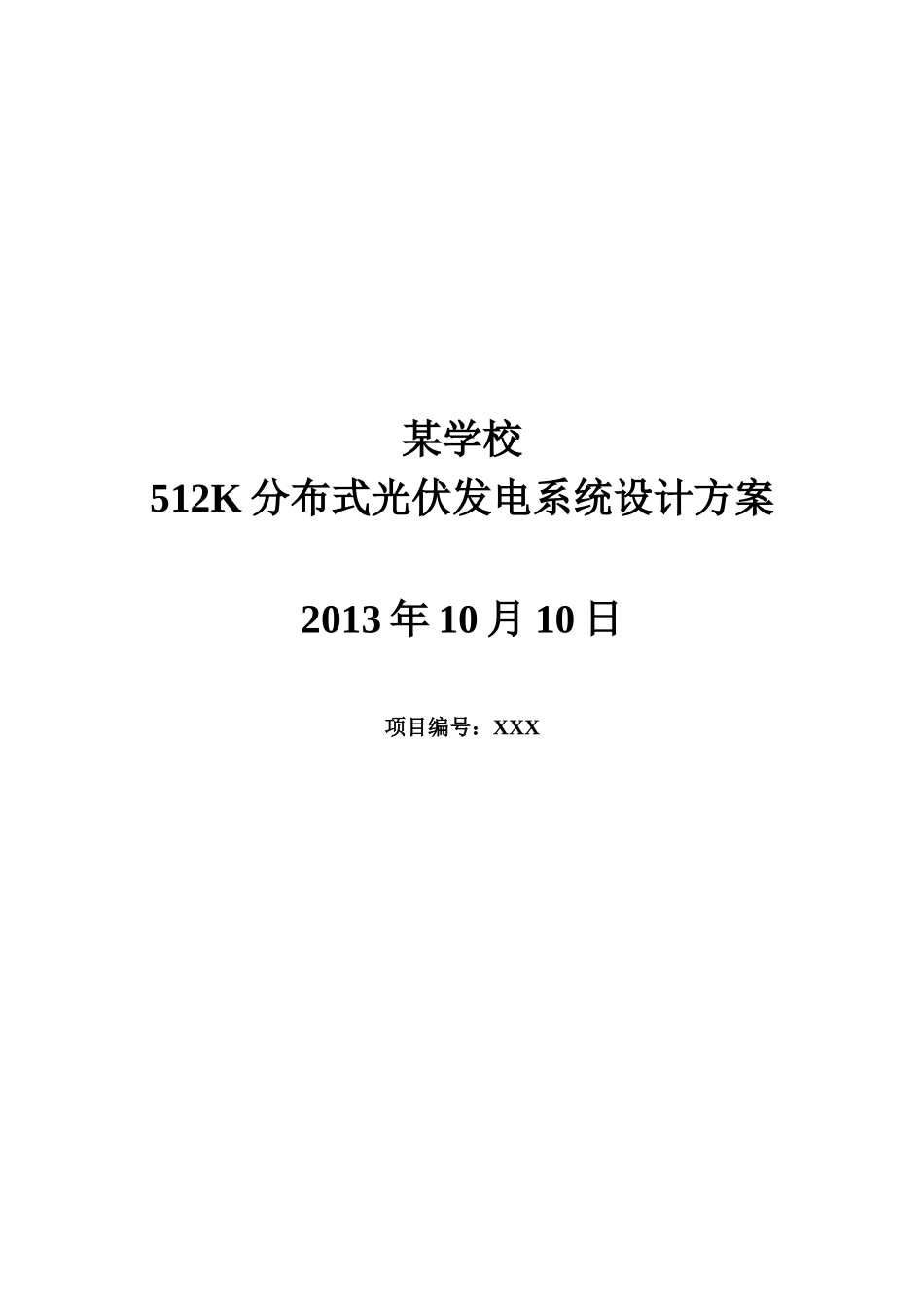

某学校512K分布式光伏发电系统设计方案2013年10月10日项目编号：XXX目录1工程概述31.1工程名称31.2地理简介31.3气象资料…………………………………………………………………………...32太阳能并网发电系统介绍2.1太阳能并网发电系统工作原理2.2主要组成设备介绍3方案设计53.1设计依据53.2设计原则53.3系统选型设计3.4主要设备的选型说明3.4.1电池组件63.4.2组件结构图73.4.3并网逆变器83.4.4并网逆变器规格4发电量估算105系统的社会效益5.1社会效益(25年6设备材料清单及造价一览表（此报价含税不含物流费用）7工程业绩表及典型工程8合利欧斯优势168.1与保利协鑫（GCL8.2与河北**的的合作151工程概述1.1工程名称河南**外国语学校512kW户用分布式光伏发电项目。1.2地理简介郑州位于东经112°42'-114°13'，北纬34°16'-34°58'，东西宽166公里，南北长75公里，总面积约为7446.2平方公里，其中市区面积约1010．3平方公里，山地面积约2377平方公里，水面面积约11.4平方公里。郑州市属北温带大陆性季风气候，冷暖适中、四季分明，春季干旱少雨，夏季炎热多雨，秋季晴朗日照长，冬季寒冷少雨。郑州市冬季最长，夏季次之，春季较短。统计资料表明郑州市的平原和丘陵地区春季开始的时间大致在3月27日，终止于5月20日，历时55天；夏季开始于5月21日，终止于9月7日，历时110天；秋季开始于9月8日，终止于11月9日，历时63天；11月10日至次年的3月26日为冬季，长达137天。处于西部浅山丘陵区的荥阳、巩义、新密和登封四市，年平均气温在14～14.3℃之间。郑州年平均降雨量640.9毫米，无霜期220天，全年日照时间约2400小时。1.3气象资料气象资料以NASA数据库中郑州气象数据为参考。表1气象资料表项目月份空气温度相对湿度每日太阳辐射风速地面温度℃%kWh/m2/Daym/s℃一月-16.864.00%2.113.4-18.6二月-12.264.20%3.183.5-13.2三月-2.752.30%4.343.7-2.4四月7.446.90%5.164.28.9五月15.345.60%5.85417.7六月20.857.50%5.923.422.5七月22.372.20%5.043.123.1八月20.774.00%4.81321.1九月14.964.70%4.213.415.4十月6.757.10%3.063.76.7十一月-3.855.30%2.143.8-4.5十二月-13.261.30%1.733.5-14.8年平均4.959.60%3.963.65.2152太阳能并网发电系统介绍2.1太阳能并网发电系统工作原理太阳电池组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后直接接入公共电网，并网系统中光伏方阵所产生的电力除了供给交流负载外，多余的电力反馈给电网。在阴雨天或夜晚，太阳电池组件没有产生电能或者产生的电能不能满足负载需求时就由电网供电。系统结构如下图所示：图1太阳能并网发电系统原理图2.2主要组成设备介绍太阳能电池组件：根据光生伏打效应原理，利用晶体硅制成，其作用是将太阳辐射能转换为电能，有一定的防雨、防雹、防风等能力。根据实际需要可将电池组件相互串联或并联连接。并网逆变器：将来自太阳电池方阵的直流电流变换为符合电网要求的交流电流的电力变换装置。3方案设计3.1设计依据本工程主要遵循和依据下列标准、文件：GB/T9535-1998《地面用晶体硅光伏组件设计鉴定和定型》GB/T18479-2001《地面用光伏（PV）发电系统概述和导则》15GB19064-2003《家用太阳能光伏电源系统技术条件和试验方法》GB50054-95《低压配电设计规范》GB17478-1998《低压直流电源设备的特性和安全要求》GB50171-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》DL/T620-1997《交流电气装置的过电压保护和绝缘配合》DL/T621-1997《交流电气装置的接地》GB50057-2010《建筑物防雷设计规范》GB191-2008《包装贮运标志》GBJ232－82《电气装置安装工程施工及验收规范》GB50205-2002《钢结构工程施工及验收规范》GB50017-2003《钢结构设计规范》GB/T11373-1989《热喷涂金属件表面处理通则》3.2设计原则本工程设计在遵循技术先进、科学合理、安全可靠、经济实用的指导思想和设计原则下，着重考虑以下设计原则。先进性原则：随着太阳能技术的发展，光伏电站设计必须考虑先进性，使系统在一定的时期内保持技术领先性，以保证产品具有较长的生命周期。实用性原则：光伏电站设计充分考虑我国太阳能电...
