功放机与喇叭间的配接及有关计算VIP专享VIP免费

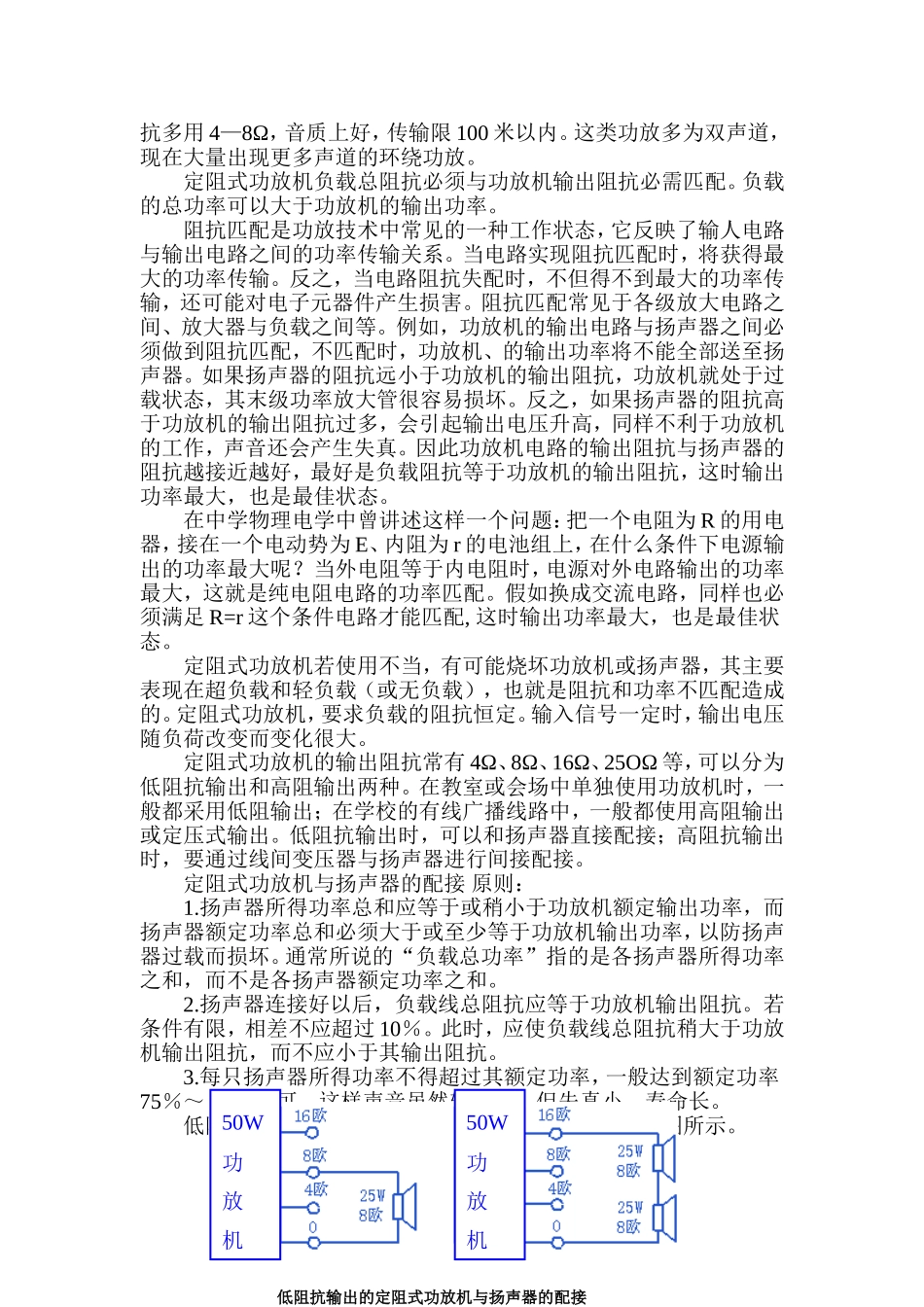

功放机与喇叭间的配接及有关计算江苏省泗阳县李口中学沈正中功放机输出分定压式和定阻式两种。一、定压式功放机定压式功放机输出内阻非常低，可以把它想像成一台发电机，只要电压合适的负载都可以连接到它的输出端。采用线间变压器时，选择变压器的输入电压与功放机的输出电压相同，功率和阻抗与喇叭适合的即可。总负载功率可以小于功放机的输出功率，但不能超过。如一台150W的定压输出的功放机只带1只1W的小喇叭都没问题。定压式功放机输出的电压高、电流小，可输出百伏高电压，不随负载的增减而变化，它的输出可以减小线路损耗，可以远距离接喇叭，可作远距离有线广播用。一般都是采用并联接法。因为有升、降压变压器，使频率响应、瞬态响应明显不良，大大影响音质，但却有独特的人声还原效果。因而在广播、会议等场合得到应用。这类功放往往是单声道的。定压音箱因为扬声器一般还是用普通喇叭，所以箱内有变压器，把高压变为低压再送给喇叭。这个过程也是高阻变低阻的过程在定压式功放机中，如果额定负载电压发生变化，功率就发生相应变化。100V，10W的音箱接在70V上变成了4.9W（100V与70V两种电压下的功率相差近一倍）。原因是：因音箱电阻为R=U2／P=1002／10=1000（Ω），所以当音箱接在70V电压上时，功率为P′=U′2／R=702／1000=4.9（W）国内的定压标准是120V、240V，国外的定压标准是70V、100V定压式扩音机与扬声器的配接原则：只要扬声器所得功率总和不超过扩音机额定输出功率，那么就可以按照接电灯的方法一样，把扬声器一个个并联接好。此时，主要注意扩音机输出电压和各扬声器的承受电压是否相同，否则，就要用用线间变压器来配接。公式如下：例：学校一部250W扩音机，输出电压为120V。现有25W16Ω、12.5W8Ω、2W4Ω等几种扬声器，如何选择线间变压器？解：各种扬声器承受的电压所以线间变压器的变压比分别为120:20、120:10和120:2.8等几种，功率分别与扬声器额定功率相同。二、定阻式功放机定阻式功放机输出的电流大、电压低，是高品质功放，如家用、KTV娱乐场所、车载功放，适合与标准阻抗喇叭直接配合。喇叭的阻抗多用4—8Ω，音质上好，传输限100米以内。这类功放多为双声道，现在大量出现更多声道的环绕功放。定阻式功放机负载总阻抗必须与功放机输出阻抗必需匹配。负载的总功率可以大于功放机的输出功率。阻抗匹配是功放技术中常见的一种工作状态，它反映了输人电路与输出电路之间的功率传输关系。当电路实现阻抗匹配时，将获得最大的功率传输。反之，当电路阻抗失配时，不但得不到最大的功率传输，还可能对电子元器件产生损害。阻抗匹配常见于各级放大电路之间、放大器与负载之间等。例如，功放机的输出电路与扬声器之间必须做到阻抗匹配，不匹配时，功放机、的输出功率将不能全部送至扬声器。如果扬声器的阻抗远小于功放机的输出阻抗，功放机就处于过载状态，其末级功率放大管很容易损坏。反之，如果扬声器的阻抗高于功放机的输出阻抗过多，会引起输出电压升高，同样不利于功放机的工作，声音还会产生失真。因此功放机电路的输出阻抗与扬声器的阻抗越接近越好，最好是负载阻抗等于功放机的输出阻抗，这时输出功率最大，也是最佳状态。在中学物理电学中曾讲述这样一个问题：把一个电阻为R的用电器，接在一个电动势为E、内阻为r的电池组上，在什么条件下电源输出的功率最大呢？当外电阻等于内电阻时，电源对外电路输出的功率最大，这就是纯电阻电路的功率匹配。假如换成交流电路，同样也必须满足R=r这个条件电路才能匹配,这时输出功率最大，也是最佳状态。定阻式功放机若使用不当，有可能烧坏功放机或扬声器，其主要表现在超负载和轻负载（或无负载），也就是阻抗和功率不匹配造成的。定阻式功放机，要求负载的阻抗恒定。输入信号一定时，输出电压随负荷改变而变化很大。定阻式功放机的输出阻抗常有4Ω、8Ω、16Ω、25OΩ等，可以分为低阻抗输出和高阻输出两种。在教室或会场中单独使用功放机时，一般都采用低阻输出；在学校的有线广播线路中，一般都使用高阻输出或定压式输出。低阻抗输出时，可以和扬声器直接配接；高阻抗输出时，要通过线间变压器与扬声器进行...
