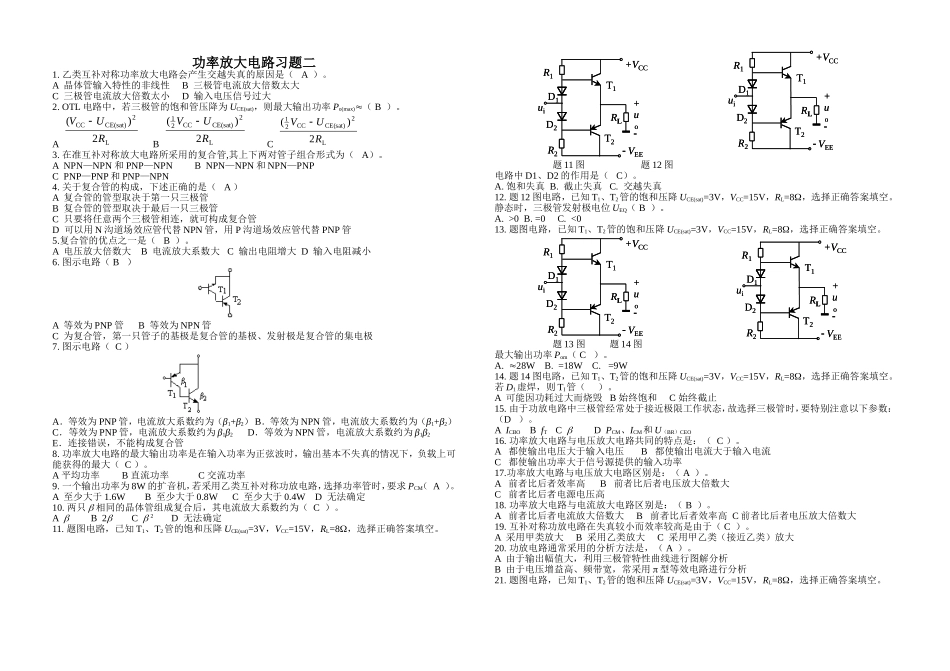

功率放大电路习题二VIP免费

功率放大电路习题二1.乙类互补对称功率放大电路会产生交越失真的原因是（A）。A晶体管输入特性的非线性B三极管电流放大倍数太大C三极管电流放大倍数太小D输入电压信号过大2.OTL电路中，若三极管的饱和管压降为UCE(sat)，则最大输出功率Po(max)»（B）。AL2CE(sat)CC2)(RUVBL2CE(sat)CC212)(RUVCL2CE(sat)CC212)(RUV3.在准互补对称放大电路所采用的复合管,其上下两对管子组合形式为（A）。ANPN—NPN和PNP—NPNBNPN—NPN和NPN—PNPCPNP—PNP和PNP—NPN4.关于复合管的构成，下述正确的是（A）A复合管的管型取决于第一只三极管B复合管的管型取决于最后一只三极管C只要将任意两个三极管相连，就可构成复合管D可以用N沟道场效应管代替NPN管，用P沟道场效应管代替PNP管5.复合管的优点之一是（B）。A电压放大倍数大B电流放大系数大C输出电阻增大D输入电阻减小6.图示电路（B）A等效为PNP管B等效为NPN管C为复合管，第一只管子的基极是复合管的基极、发射极是复合管的集电极7.图示电路（C）A．等效为PNP管，电流放大系数约为（β1+β2）B．等效为NPN管，电流放大系数约为（β1+β2）C．等效为PNP管，电流放大系数约为β1β2D．等效为NPN管，电流放大系数约为β1β2E．连接错误，不能构成复合管8.功率放大电路的最大输出功率是在输入功率为正弦波时，输出基本不失真的情况下，负载上可能获得的最大（C）。A平均功率B直流功率C交流功率9.一个输出功率为8W的扩音机，若采用乙类互补对称功放电路，选择功率管时，要求PCM（A）。A至少大于1.6WB至少大于0.8WC至少大于0.4WD无法确定10.两只b相同的晶体管组成复合后，其电流放大系数约为（C）。AbB2bCb2D无法确定11.题图电路，已知T1、T2管的饱和压降UCE(sat)=3V，VCC=15V，RL=8W，选择正确答案填空。RLR1D1D2T1T2+VCC+uoVEER2uiRLR1D1D2T1T2+VCC+uoVEER2ui题11图题12图电路中D1、D2的作用是（C）。A.饱和失真B.截止失真C.交越失真12.题12图电路，已知T1、T2管的饱和压降UCE(sat)=3V，VCC=15V，RL=8W，选择正确答案填空。静态时，三极管发射极电位UEQ（B）。A.>0B.=0C.<013.题图电路，已知T1、T2管的饱和压降UCE(sat)=3V，VCC=15V，RL=8W，选择正确答案填空。RLR1D1D2T1T2+VCC+uoVEER2uiRLR1D1D2T1T2+VCC+uoVEER2ui题13图题14图最大输出功率Pom（C）。A.»28WB.=18WC.=9W14.题14图电路，已知T1、T2管的饱和压降UCE(sat)=3V，VCC=15V，RL=8W，选择正确答案填空。若D1虚焊，则TI管（）。A可能因功耗过大而烧毁B始终饱和C始终截止15.由于功放电路中三极管经常处于接近极限工作状态，故选择三极管时，要特别注意以下参数：（D）。AICBOBfTCbDPCM、ICM和U（BR）CEO16.功率放大电路与电压放大电路共同的特点是：（C）。A都使输出电压大于输入电压B都使输出电流大于输入电流C都使输出功率大于信号源提供的输入功率17.功率放大电路与电压放大电路区别是：（A）。A前者比后者效率高B前者比后者电压放大倍数大C前者比后者电源电压高18.功率放大电路与电流放大电路区别是：（B）。A前者比后者电流放大倍数大B前者比后者效率高C前者比后者电压放大倍数大19.互补对称功放电路在失真较小而效率较高是由于（C）。A采用甲类放大B采用乙类放大C采用甲乙类（接近乙类）放大20.功放电路通常采用的分析方法是，（A）。A由于输出幅值大，利用三极管特性曲线进行图解分析B由于电压增益高、频带宽，常采用p型等效电路进行分析21.题图电路，已知T1、T2管的饱和压降UCE(sat)=3V，VCC=15V，RL=8W，选择正确答案填空。RLR1D1D2T1T2+VCC+uoVEER2uiRLR1D1D2T1T2+VCC+uoVEER2uiRLR1D1D2T1T2+VCC+uoVEER2uiRLR1D1D2T1T2+VCC+uoVEER2uiRLR1D1D2T1T2+VCC+uoVEER2uiRLR1D1D2T1T2+VCC+uoVEER2ui题21图当输入为正弦波时，若R1虚焊开路，则TI管（C）A为正弦波B仅有正半波C仅有负半波22.双电源互补功放电路，当（C）时，其功率管的管耗达到最大。AUom=VCCBUom=0CCComVπ2U23.功率放大电路的效率是指：（A）。A输出功率与电源提供的平均功率之比B输出功率与三极管所消耗的功率之比C三极管所消耗的功率与电源提供的平均功率之比24.在OCL乙类功...
