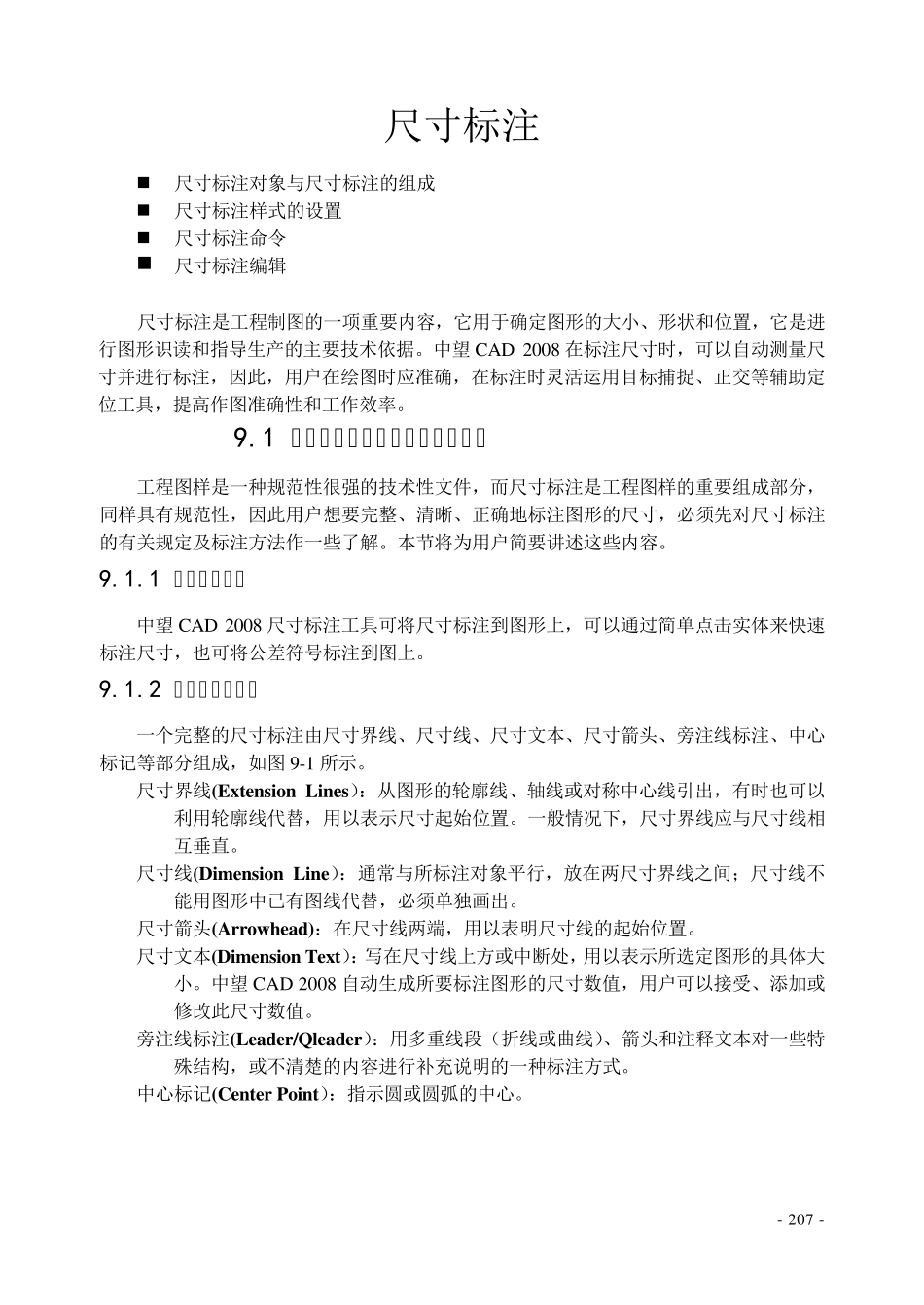

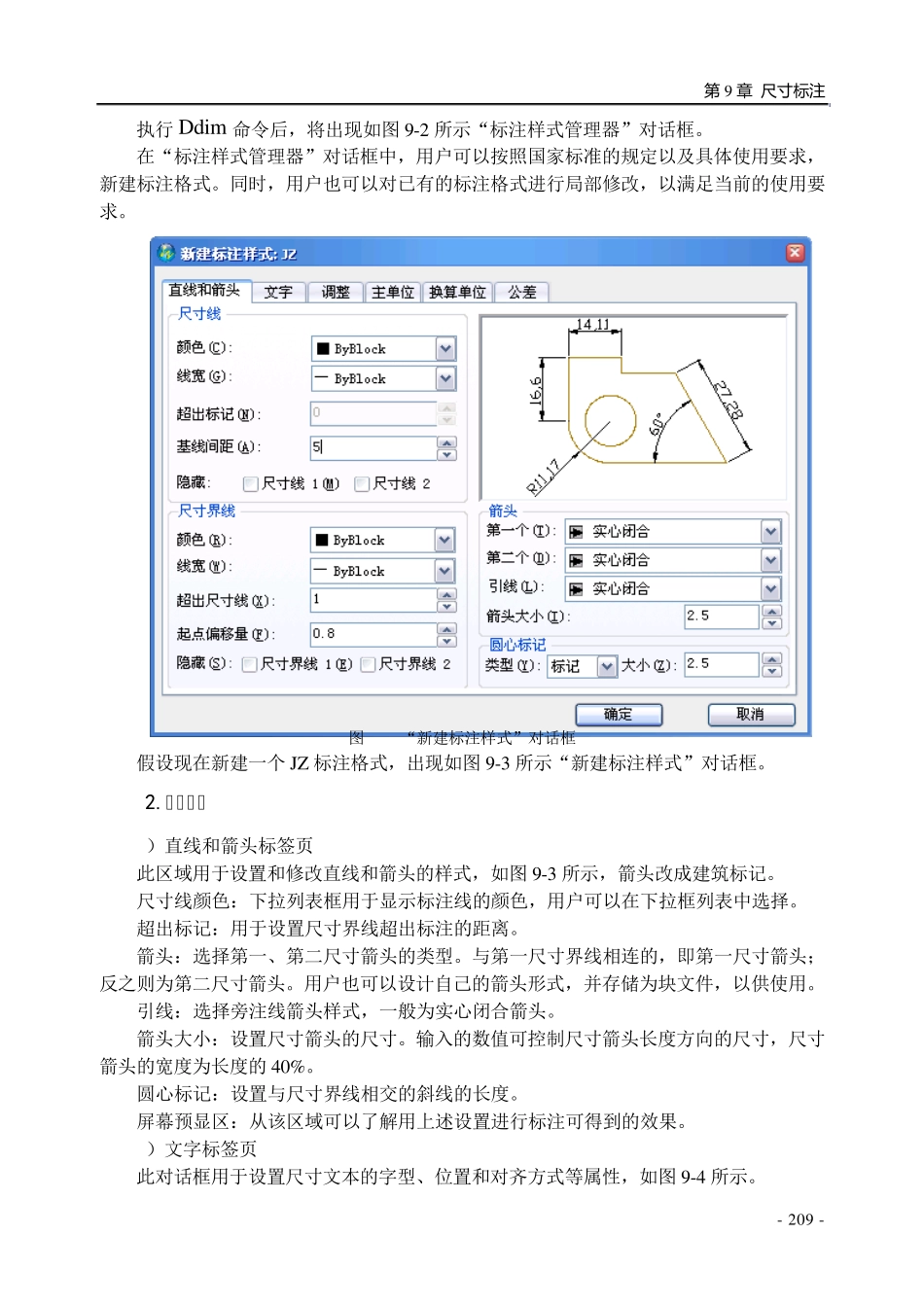

- 207 - 尺寸标注 尺寸标注对象与尺寸标注的组成 尺寸标注样式的设置 尺寸标注命令 尺寸标注编辑 尺寸标注是工程制图的一项重要内容,它用于确定图形的大小、形状和位置,它是进行图形识读和指导生产的主要技术依据
中望 CAD 2008 在标注尺寸时,可以自动测量尺寸并进行标注,因此,用户在绘图时应准确,在标注时灵活运用目标捕捉、正交等辅助定位工具,提高作图准确性和工作效率
1 尺寸标注对象与尺寸标注的组成 工程图样是一种规范性很强的技术性文件,而尺寸标注是工程图样的重要组成部分,同样具有规范性,因此用户想要完整、清晰、正确地标注图形的尺寸,必须先对尺寸标注的有关规定及标注方法作一些了解
本节将为用户简要讲述这些内容
1 尺寸标注对象 中望 CAD 2008 尺寸标注工具可将尺寸标注到图形上,可以通过简单点击实体来快速标注尺寸,也可将公差符号标注到图上

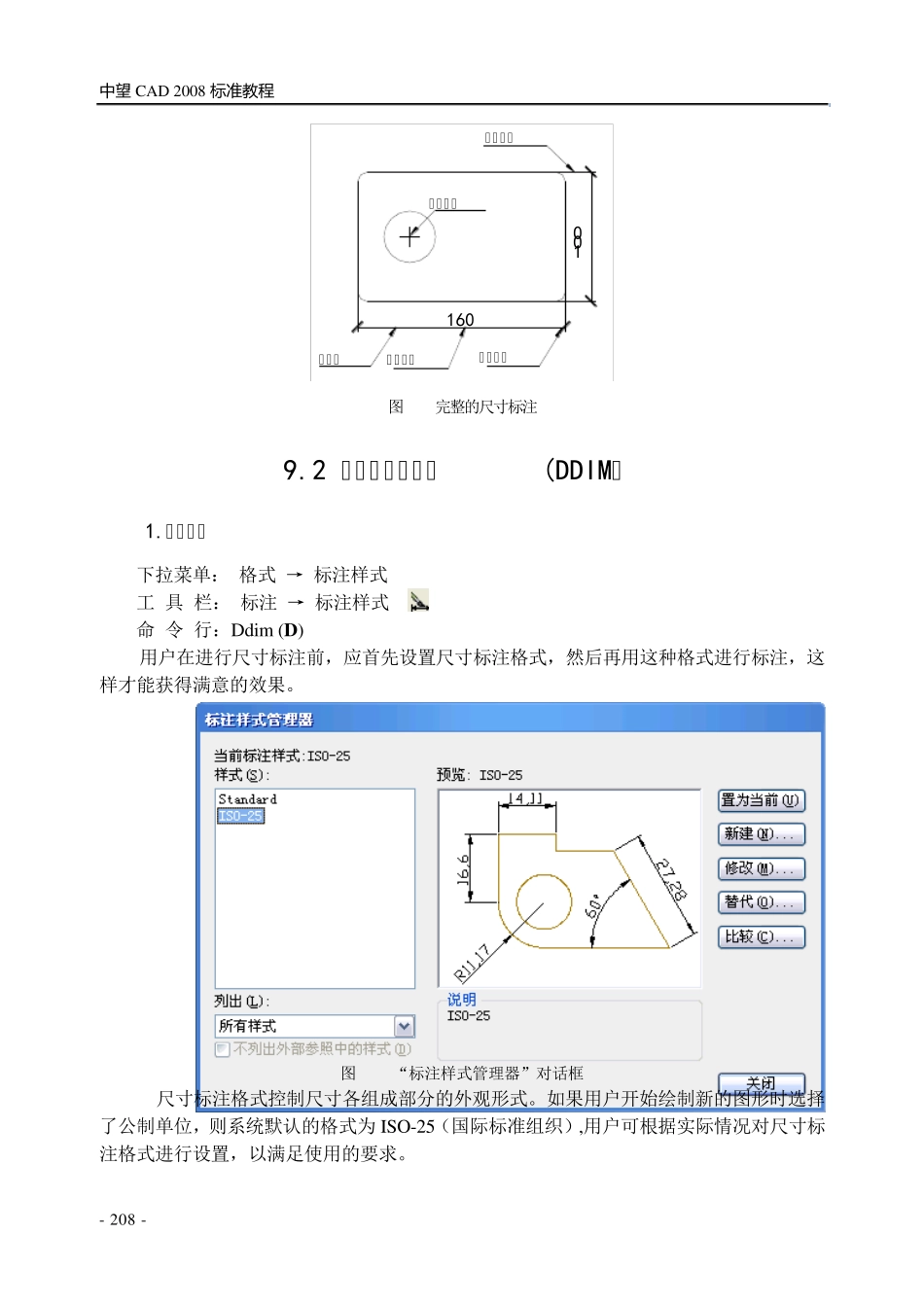

2 尺寸标注的组成 一个完整的尺寸标注由尺寸界线、尺寸线、尺寸文本、尺寸箭头、旁注线标注、中心标记等部分组成,如图9-1 所示
尺寸界线(Extension Lines):从图形的轮廓线、轴线或对称中心线引出,有时也可以利用轮廓线代替,用以表示尺寸起始位置
一般情况下,尺寸界线应与尺寸线相互垂直
尺寸线(Dimension Line):通常与所标注对象平行,放在两尺寸界线之间;尺寸线不能用图形中已有图线代替,必须单独画出
尺寸箭头(Arrowhead):在尺寸线两端,用以表明尺寸线的起始位置
尺寸文本(Dimension Text):写在尺寸线上方或中断处,用以表示所选定图形的具体大小
中望 CAD 2008 自动生成所要标注图形的尺寸数值,用户可以接受、添加或修改此尺寸数值
旁注线标注(Leader/Qleader):用多重线段(折线或曲线)、箭头和注释文本对一些特殊结构
