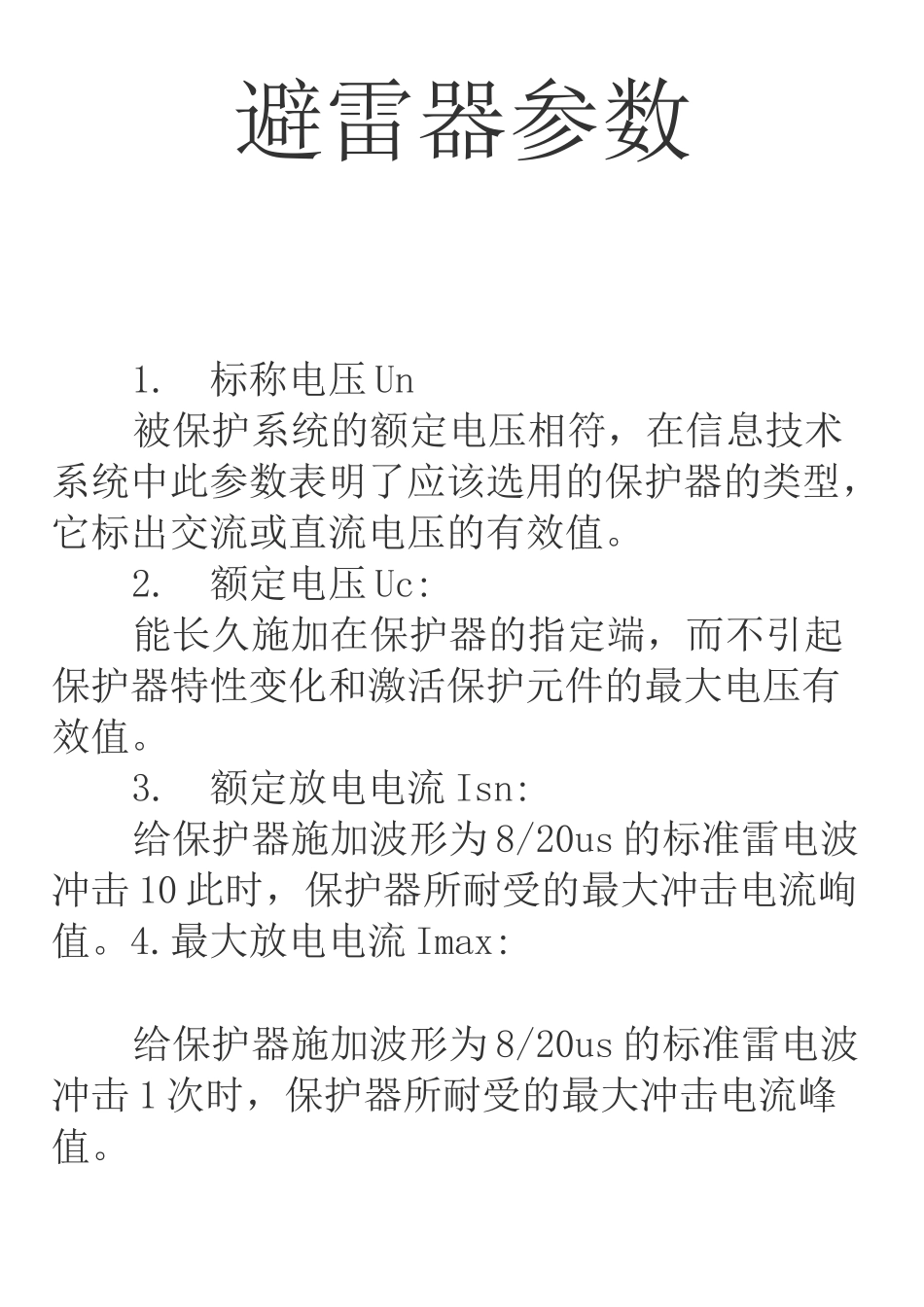

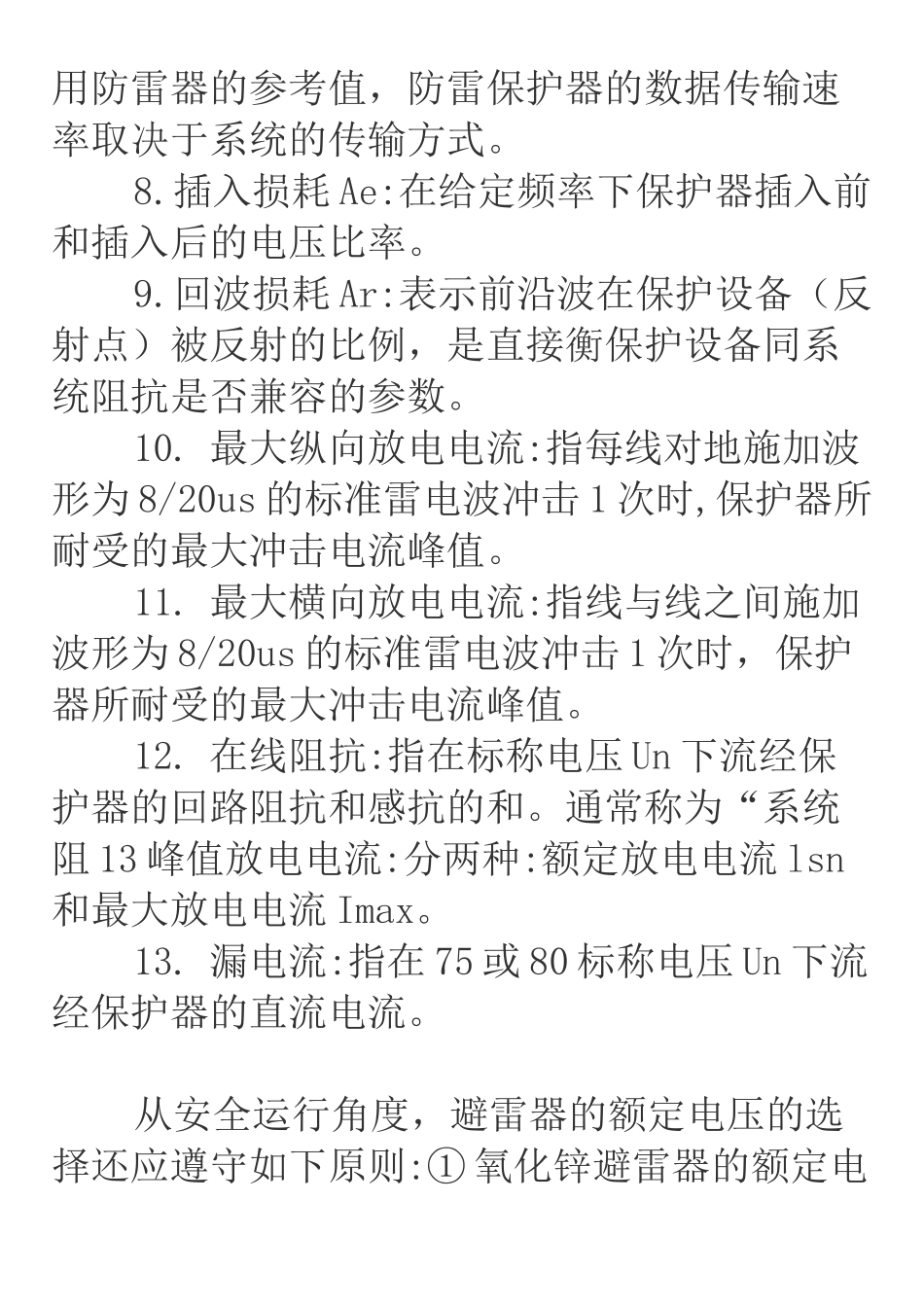

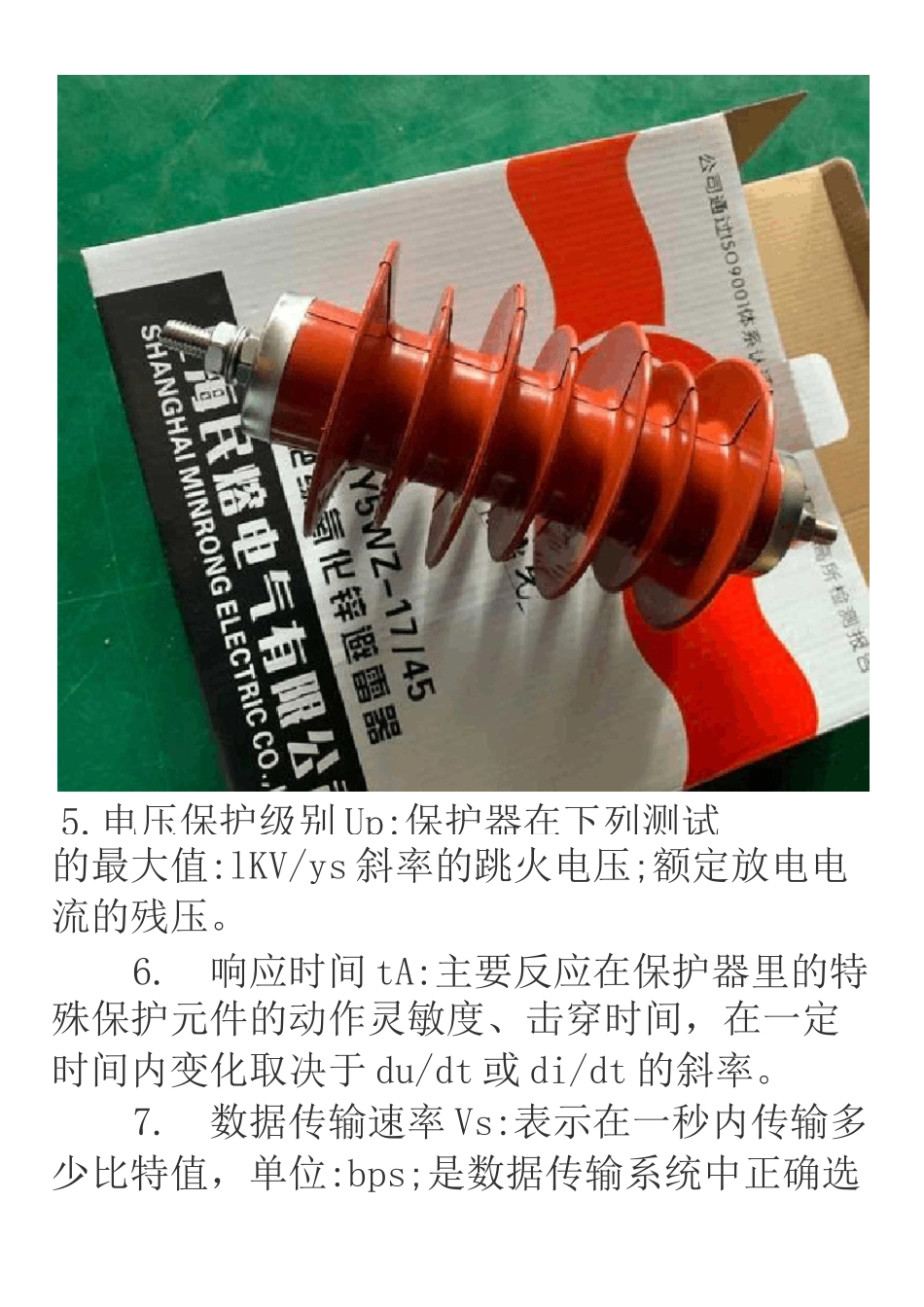

避雷器参数1.标称电压 Un被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。2.额定电压 Uc:能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。3.额定放电电流 Isn:给保护器施加波形为 8/20us 的标准雷电波冲击 10 此时，保护器所耐受的最大冲击电流峋值。4.最大放电电流 Imax:给保护器施加波形为 8/20us 的标准雷电波冲击 1 次时，保护器所耐受的最大冲击电流峰值。J5.电压保护级别 Up:保护器在下列测试的最大值:lKV/ys 斜率的跳火电压;额定放电电流的残压。6.响应时间 tA:主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于 du/dt 或 di/dt 的斜率。7.数据传输速率 Vs:表示在一秒内传输多少比特值，单位:bps;是数据传输系统中正确选用防雷器的参考值，防雷保护器的数据传输速率取决于系统的传输方式。8.插入损耗 Ae:在给定频率下保护器插入前和插入后的电压比率。9.回波损耗 Ar:表示前沿波在保护设备（反射点）被反射的比例，是直接衡保护设备同系统阻抗是否兼容的参数。10. 最大纵向放电电流:指每线对地施加波形为 8/20us 的标准雷电波冲击 1 次时,保护器所耐受的最大冲击电流峰值。11. 最大横向放电电流:指线与线之间施加波形为 8/20us 的标准雷电波冲击 1 次时，保护器所耐受的最大冲击电流峰值。12. 在线阻抗:指在标称电压 Un 下流经保护器的回路阻抗和感抗的和。通常称为“系统阻 13 峰值放电电流:分两种:额定放电电流 lsn和最大放电电流 Imax。13. 漏电流:指在 75 或 80 标称电压 Un 下流经保护器的直流电流。从安全运行角度，避雷器的额定电压的选择还应遵守如下原则:① 氧化锌避雷器的额定电压，应该使它高于其在安装处可能出现的 I 频暂态电压。在 llOkV 及以上的中性点接地系统中是可以按上述方法选择的。② 在 llOkV 及以下的中性点非直接接地系统中，电力部门规程规定在单相接地情况下允许运行 2h,有时甚至在断续地产生弧光接地过电压情况下运行 2h 以上才能发现故障,这类系统的运行特点对氧化锌避雷器在额定电压下安全运行 10s 构成严重威胁。且氧化锌避雷器与 SiC 避雷器结构、设计不同（后者是有间隙灭弧,前者没有间隙或者只有隔流间隙）,使得实践中氧化锌避雷器出现热崩溃甚至严重的爆炸事故。面对这种情况,许多供电局、电力设计院...
