架空线路基础施工方案VIP免费

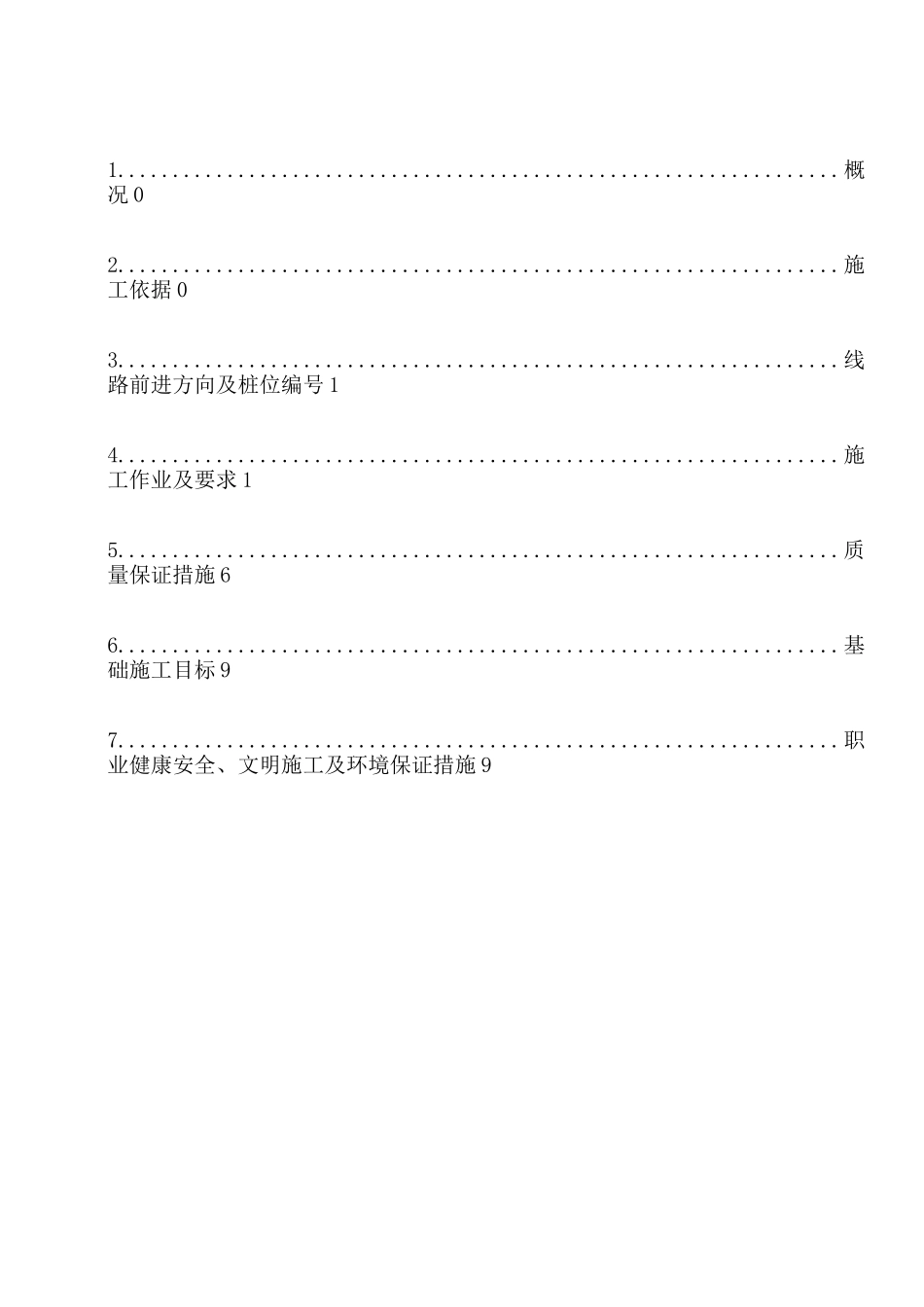

泗县深能马鞍山一期 20 兆瓦地面光伏电站项目中国能源建设集团江苏省电力建设第三工程有限公司泗县深能马鞍山光伏项目部（章）二 0 一六年四月十一日批准：年月日审核：年月日年月日年月日编写：年月日年月日1..................................................................概况 02..................................................................施工依据 03..................................................................线路前进方向及桩位编号 14..................................................................施工作业及要求 15..................................................................质量保证措施 66..................................................................基础施工目标 97..................................................................职业健康安全、文明施工及环境保证措施 9架空电力线路基础施工方案1.概况1.1工程概况泗县深能马鞍山一期 20 兆瓦地面光伏电站项目架空电力线路工程为 3 回架设，全线线路路径总长 3.48km（其中单回架空长 0.46km,双回架空长 1.57km）电缆总长 1.47km，新建铁塔 9基。导、地线型号：主线导线采用 LGJ-185/30 钢芯铝绞线，地线采用 GJ-50 镀锌钢绞线；支线导线采用 LGJ-95/20 钢芯铝绞线，地线采用 GJ-35 镀锌钢绞线。地质地形本工程沿线位于山区地带，地形开阔稍有起伏，该场地内地下水类型有两种类型：松散岩类潜水、基岩裂隙水。松散岩类潜水主要赋存于上部素填土、层中，其补给来源主要为大气降水渗入，排泄方式以蒸发为主，并随季节变化有所升降，据调查地下水位受季节影响年变幅较大，基岩裂隙水主要赋于下部风化岩层中，它们主要通过侧向径流及越流进行补给于排泄。根据本次勘探深度内揭露地层情况，沿线地基土主要为：上部为粘性土、下部为基岩。土层强度较差，为高压缩性土，工程地质条件差不宜直接；基岩强度高具低压缩性，工程地址条件好。1.3交通运输条件本线路通道大部分位于山区地带，施工运输条件一般。1.4混凝土强度使用情况现浇基础采用 C40 级混凝土。地脚螺栓保护帽采用 C15 级混凝土，基础垫层采用 C15级混凝土垫层。2.施工依据本工程铁塔基础施工及本作业指导书的编制、工程验收等，遵守以下文件及规范：1.1 llOkV 及以上送变电工程启动及竣工验收规程 DL/T782—20011.2 110kV—500kV ...
