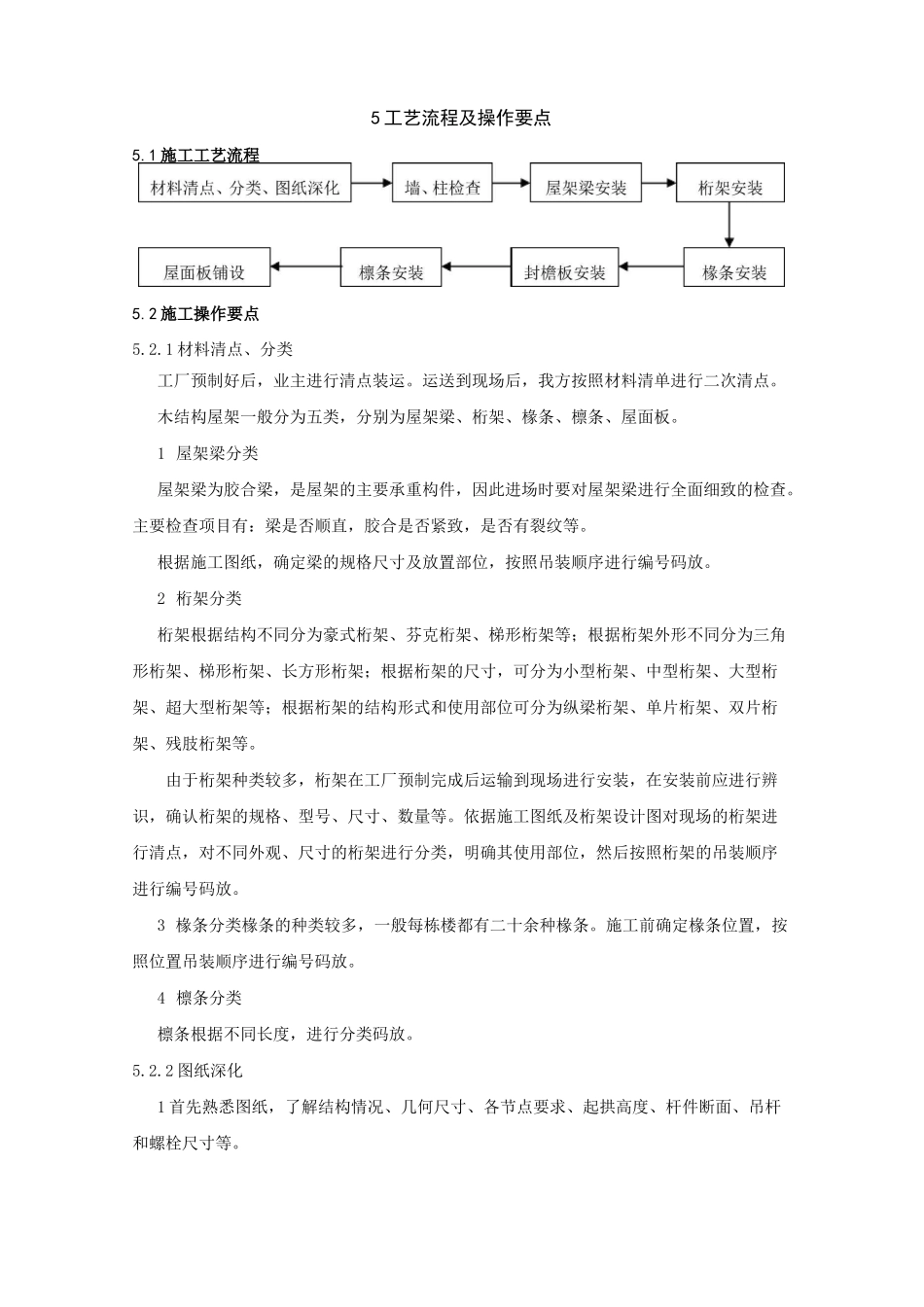

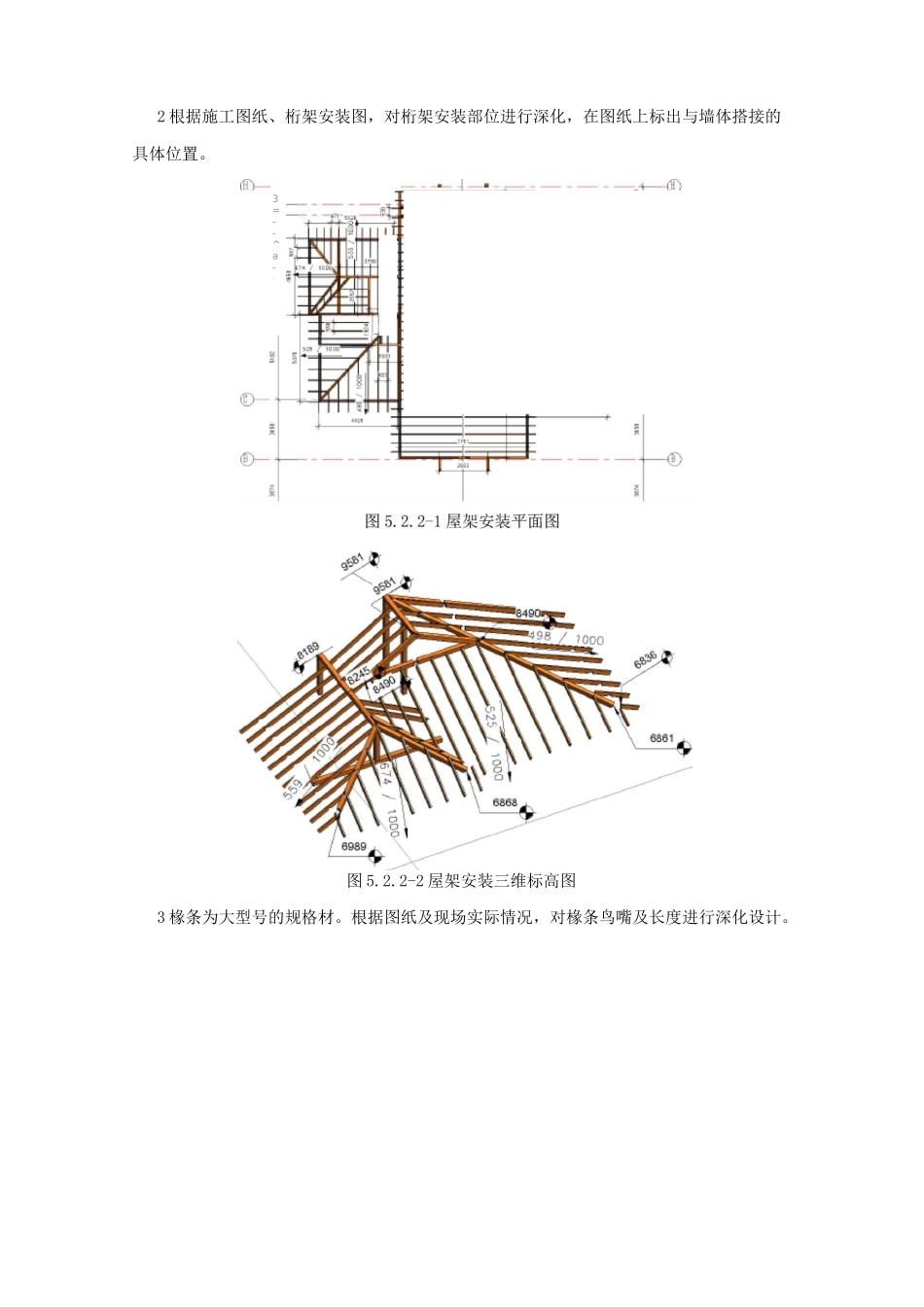

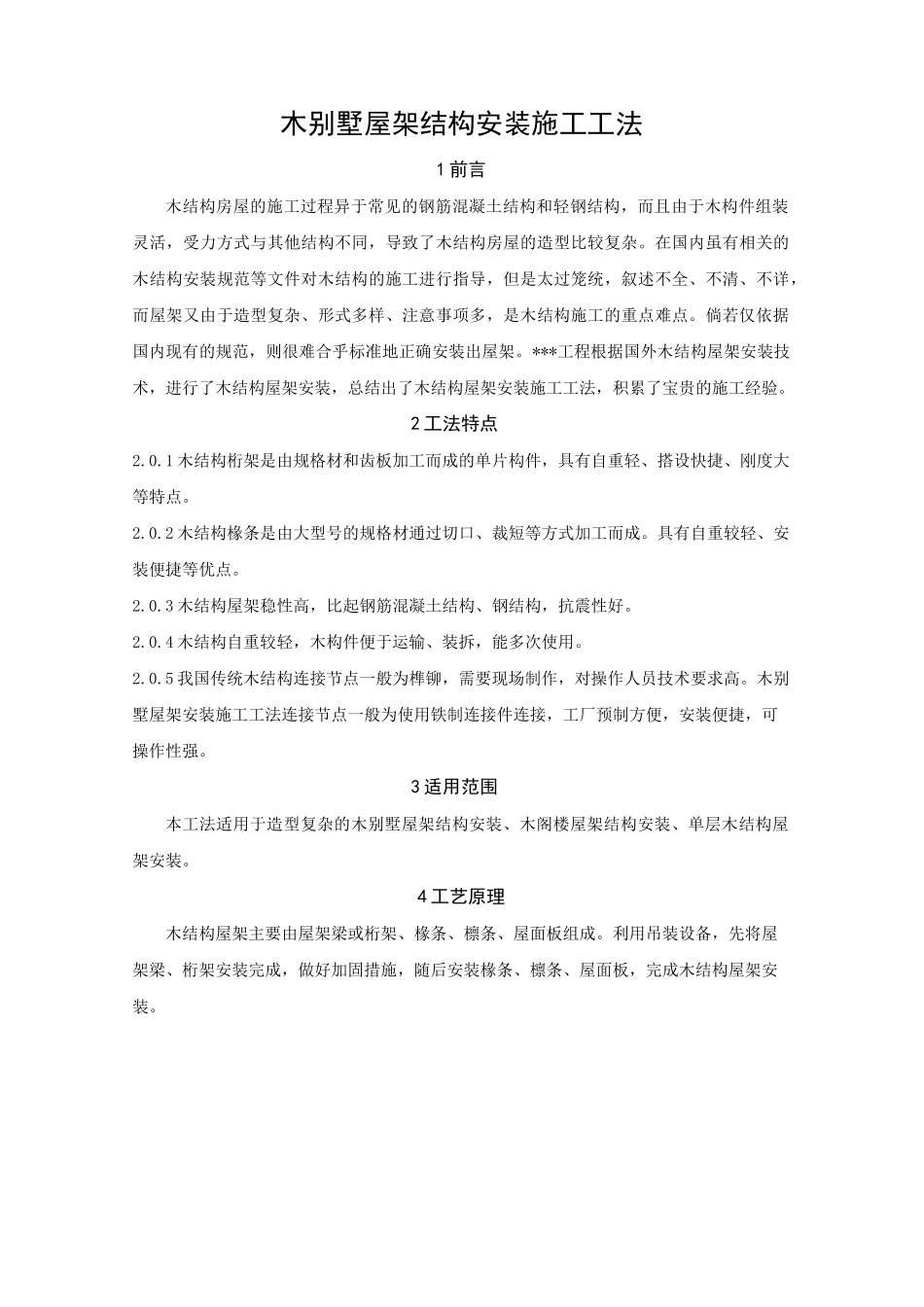

木别墅屋架结构安装施工工法1 前言木结构房屋的施工过程异于常见的钢筋混凝土结构和轻钢结构，而且由于木构件组装灵活，受力方式与其他结构不同，导致了木结构房屋的造型比较复杂。在国内虽有相关的木结构安装规范等文件对木结构的施工进行指导，但是太过笼统，叙述不全、不清、不详，而屋架又由于造型复杂、形式多样、注意事项多，是木结构施工的重点难点。倘若仅依据国内现有的规范，则很难合乎标准地正确安装出屋架。***工程根据国外木结构屋架安装技术，进行了木结构屋架安装，总结出了木结构屋架安装施工工法，积累了宝贵的施工经验。2 工法特点2.0.1 木结构桁架是由规格材和齿板加工而成的单片构件，具有自重轻、搭设快捷、刚度大等特点。2.0.2 木结构椽条是由大型号的规格材通过切口、裁短等方式加工而成。具有自重较轻、安装便捷等优点。2.0.3 木结构屋架稳性高，比起钢筋混凝土结构、钢结构，抗震性好。2.0.4 木结构自重较轻，木构件便于运输、装拆，能多次使用。2.0.5 我国传统木结构连接节点一般为榫铆，需要现场制作，对操作人员技术要求高。木别墅屋架安装施工工法连接节点一般为使用铁制连接件连接，工厂预制方便，安装便捷，可操作性强。3 适用范围本工法适用于造型复杂的木别墅屋架结构安装、木阁楼屋架结构安装、单层木结构屋架安装。4 工艺原理木结构屋架主要由屋架梁或桁架、椽条、檩条、屋面板组成。利用吊装设备，先将屋架梁、桁架安装完成，做好加固措施，随后安装椽条、檩条、屋面板，完成木结构屋架安装。5 工艺流程及操作要点5.1 施工工艺流程5.2 施工操作要点5.2.1 材料清点、分类工厂预制好后，业主进行清点装运。运送到现场后，我方按照材料清单进行二次清点。木结构屋架一般分为五类，分别为屋架梁、桁架、椽条、檩条、屋面板。1 屋架梁分类屋架梁为胶合梁，是屋架的主要承重构件，因此进场时要对屋架梁进行全面细致的检查。主要检查项目有：梁是否顺直，胶合是否紧致，是否有裂纹等。根据施工图纸，确定梁的规格尺寸及放置部位，按照吊装顺序进行编号码放。2 桁架分类桁架根据结构不同分为豪式桁架、芬克桁架、梯形桁架等；根据桁架外形不同分为三角形桁架、梯形桁架、长方形桁架；根据桁架的尺寸，可分为小型桁架、中型桁架、大型桁架、超大型桁架等；根据桁架的结构形式和使用部位可分为纵梁桁架、单片桁架、双片桁架、残肢桁架等。由于桁架种类较多，桁架在工厂预制完成后运输到现场进行安装，在...
