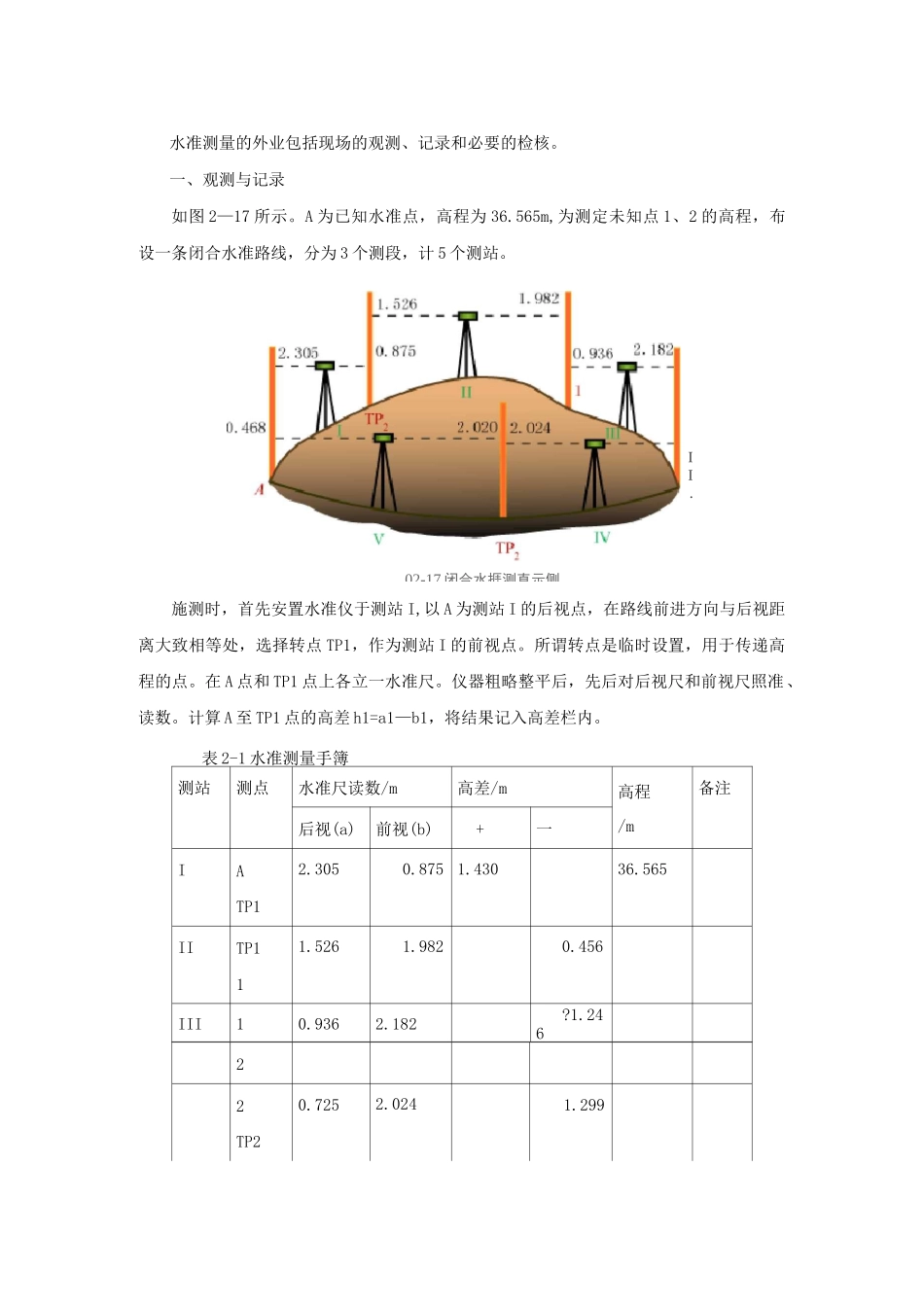

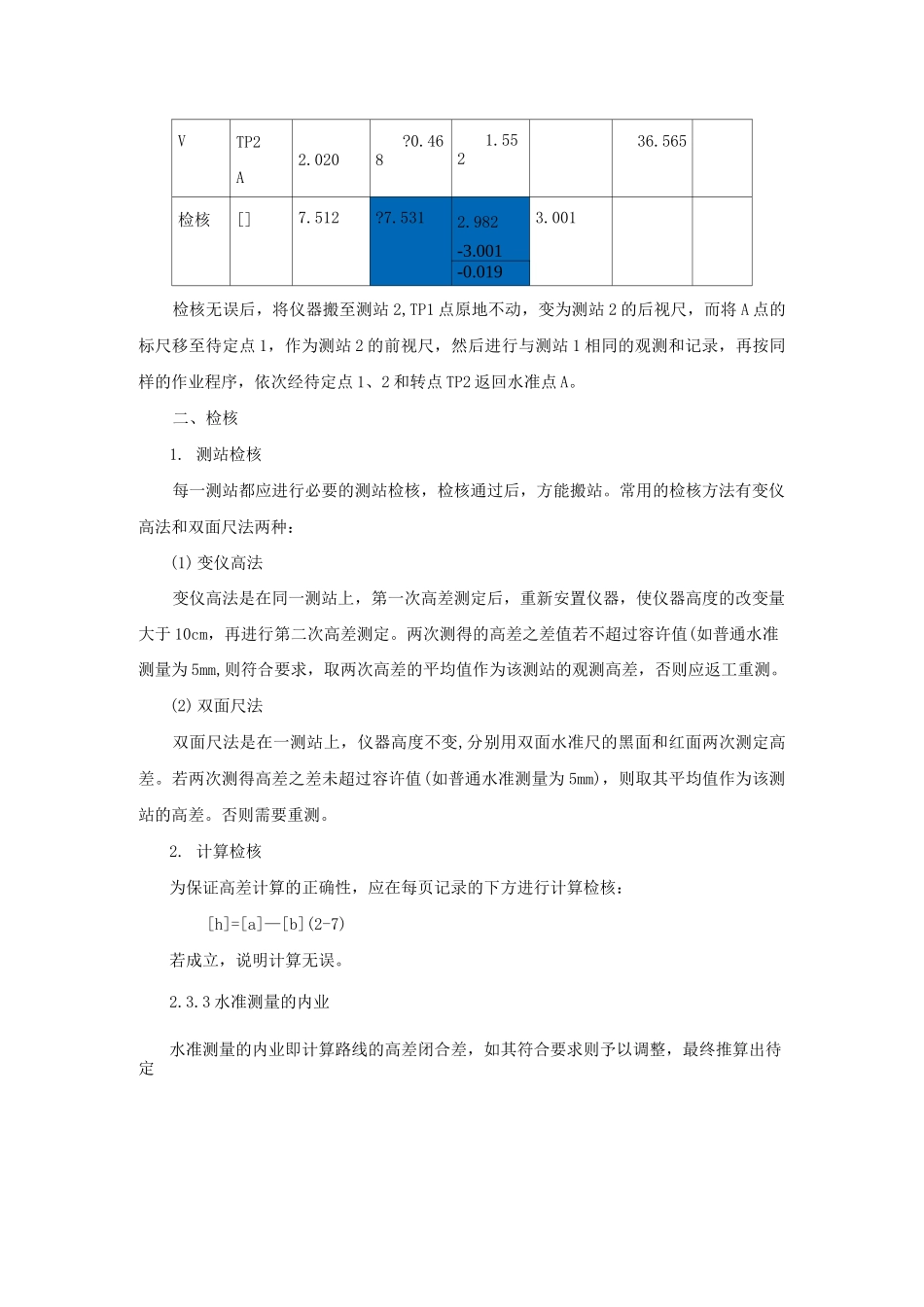

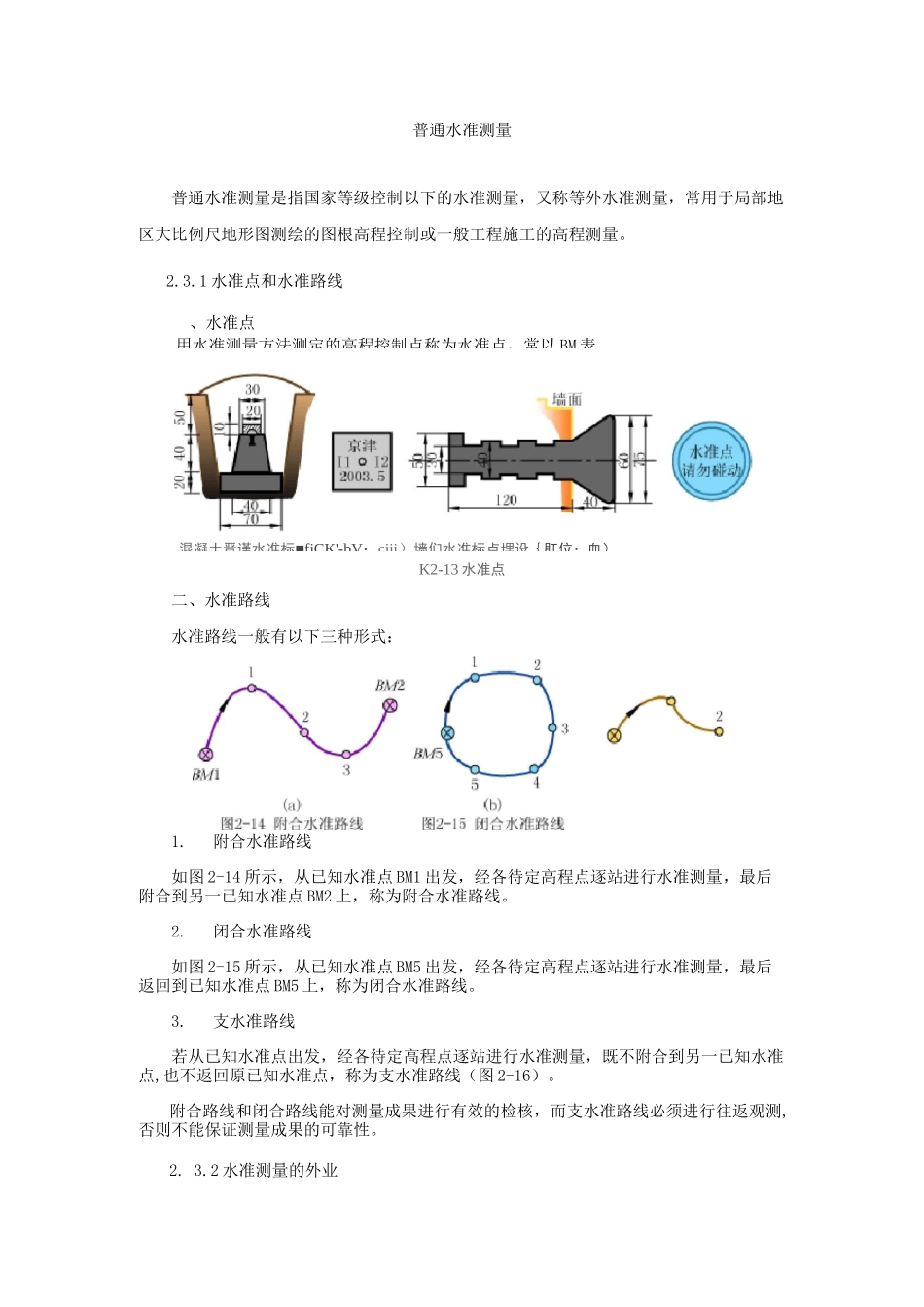

普通水准测量普通水准测量是指国家等级控制以下的水准测量，又称等外水准测量，常用于局部地区大比例尺地形图测绘的图根高程控制或一般工程施工的高程测量。2.3.1 水准点和水准路线、水准点K2-13 水准点二、水准路线水准路线一般有以下三种形式：1.附合水准路线如图 2-14 所示，从已知水准点 BM1 出发，经各待定高程点逐站进行水准测量，最后附合到另一已知水准点 BM2 上，称为附合水准路线。2.闭合水准路线如图 2-15 所示，从已知水准点 BM5 出发，经各待定高程点逐站进行水准测量，最后返回到已知水准点 BM5 上，称为闭合水准路线。3.支水准路线若从已知水准点出发，经各待定高程点逐站进行水准测量，既不附合到另一已知水准点,也不返回原已知水准点，称为支水准路线（图 2-16）。附合路线和闭合路线能对测量成果进行有效的检核，而支水准路线必须进行往返观测,否则不能保证测量成果的可靠性。2. 3.2 水准测量的外业用水准测量方法测定的高程控制点称为水准点，常以 BM 表混凝土晋谨水准标■fiCK'-bV：cjii）墙们水准标点埋设｛肛位：血）02-17 闭合水捱测直示侧II.水准测量的外业包括现场的观测、记录和必要的检核。一、观测与记录如图 2—17 所示。A 为已知水准点，高程为 36.565m,为测定未知点 1、2 的高程，布设一条闭合水准路线，分为 3 个测段，计 5 个测站。施测时，首先安置水准仪于测站 I,以 A 为测站 I 的后视点，在路线前进方向与后视距离大致相等处，选择转点 TP1，作为测站 I 的前视点。所谓转点是临时设置，用于传递高程的点。在 A 点和 TP1 点上各立一水准尺。仪器粗略整平后，先后对后视尺和前视尺照准、读数。计算 A 至 TP1 点的高差 h1=a1—b1，将结果记入高差栏内。表 2-1 水准测量手簿测站测点水准尺读数/m高差/m高程/m备注后视(a)前视(b)+一IATP12.3050.8751.43036.565IITP111.5261.9820.456III10.9362.182?1.24622TP20.7252.0241.299VTP2A2.020?0.4681.55236.565检核[]7.512?7.5312.982-3.0013.001-0.019检核无误后，将仪器搬至测站 2,TP1 点原地不动，变为测站 2 的后视尺，而将 A 点的标尺移至待定点 1，作为测站 2 的前视尺，然后进行与测站 1 相同的观测和记录，再按同样的作业程序，依次经待定点 1、2 和转点 TP2 返回水准点 A。二、检核1. 测站检核每一测站都应进行必要的测站检核，检核通过后，方能搬站。常用的检核方法有变仪高法和双面尺法两...
