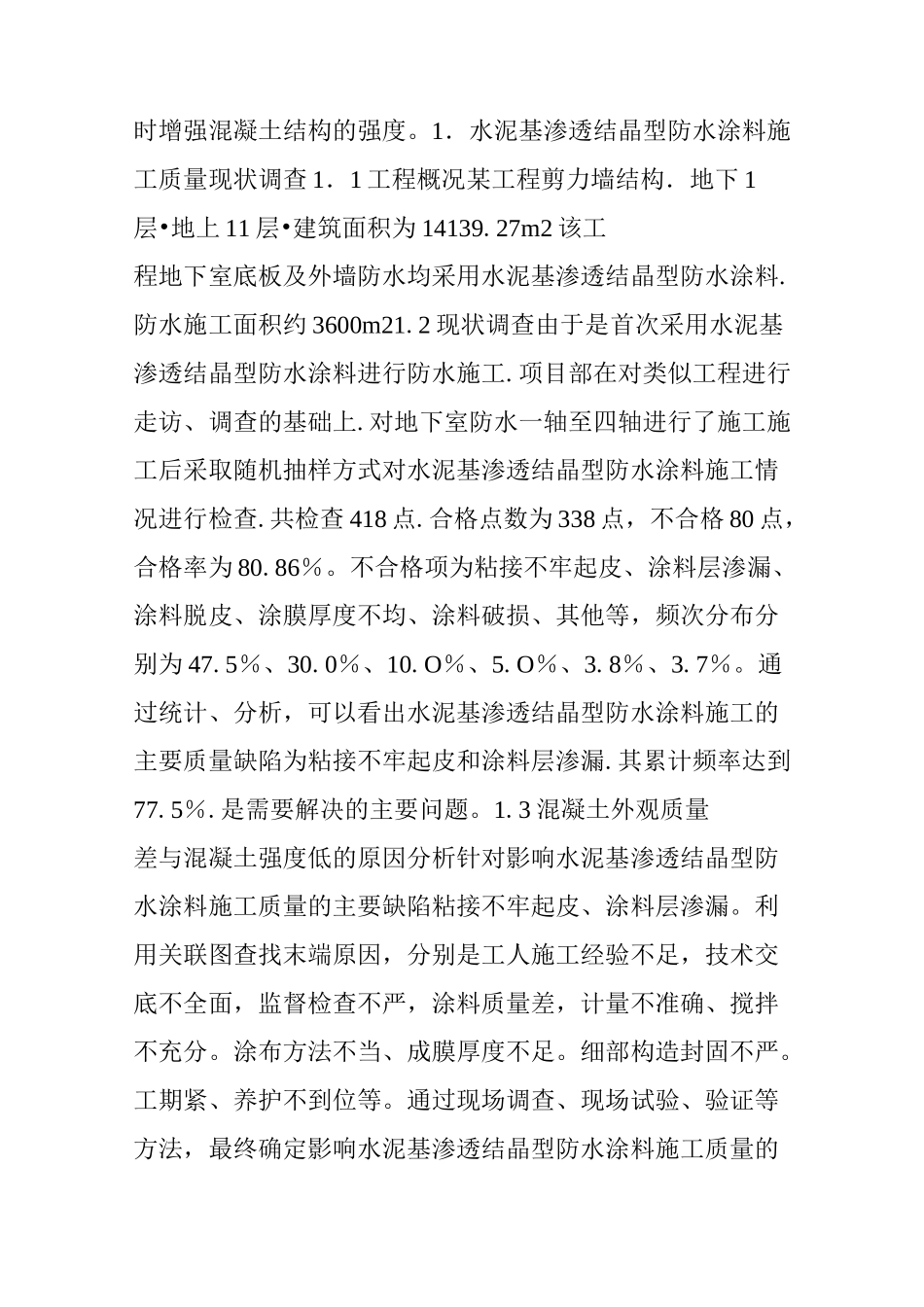

水泥基渗透结晶型防水涂料施工常见问题及控制措施水泥基渗透结晶型防水涂料；水泥基渗透结晶型防水涂料是以特种水泥、石英砂等为基料，渗入多种活性化学物质制成的粉状刚性防水材料。与水作用后，材料中含有的活性化学物质通过载体水向混凝土内部渗透，在混凝土中形成不溶于水的结晶体，堵塞毛细孔道，从而使混凝土致密、防水。引言随着城市建设的迅猛发展和环保理念的逐步增强．对建筑地下室在防水抗渗方面的质量标准、耐久年限要求越来越高．新型的建筑材料水泥基渗透结晶型防水涂料应运而生，该材料具有防水能力强、耐久年限长、绿色环保、施工工艺简单、经济性好等优点，有效地解决了以往部分防水材料自身的抗污染性差、易老化、使用寿命短等缺陷。水泥基渗透结晶型防水涂料是灰色粉末状材料．由特种水泥、硅砂和多种特殊活性较强的化学物质组成其防水工作原理是将其中特有的活性化学物质以水为载体．利用混凝土本身的化学特『生和多孔性．借助水的渗透作用．在混凝土微孔及毛细管中渗透、充盈，催化混凝土中水泥微粒和水泥未完全水化的成份．使水泥再次发生水化和再水化作用．形成不溶于水的支蔓状结晶体，并与混凝土凝结成整体，充分提高混凝土的密实度．从而提高混凝土强度和起到堵水防水效果，达到永久性的防水、防潮、抗渗和保护钢筋的目的，同时增强混凝土结构的强度。1．水泥基渗透结晶型防水涂料施工质量现状调查 1．1 工程概况某工程剪力墙结构．地下 1层•地上 11 层•建筑面积为 14139.27m2 该工程地下室底板及外墙防水均采用水泥基渗透结晶型防水涂料.防水施工面积约 3600m21.2 现状调查由于是首次采用水泥基渗透结晶型防水涂料进行防水施工.项目部在对类似工程进行走访、调查的基础上.对地下室防水一轴至四轴进行了施工施工后采取随机抽样方式对水泥基渗透结晶型防水涂料施工情况进行检查.共检查 418 点.合格点数为 338 点，不合格 80 点，合格率为 80.86％。不合格项为粘接不牢起皮、涂料层渗漏、涂料脱皮、涂膜厚度不均、涂料破损、其他等，频次分布分别为 47.5％、30.0％、10.O％、5.O％、3.8％、3.7％。通过统计、分析，可以看出水泥基渗透结晶型防水涂料施工的主要质量缺陷为粘接不牢起皮和涂料层渗漏.其累计频率达到77.5％.是需要解决的主要问题。1.3 混凝土外观质量差与混凝土强度低的原因分析针对影响水泥基渗透结晶型防水涂料施工质量的主要缺陷粘接不牢起皮、涂料层渗漏。利用关联图查找末端原因，分...
