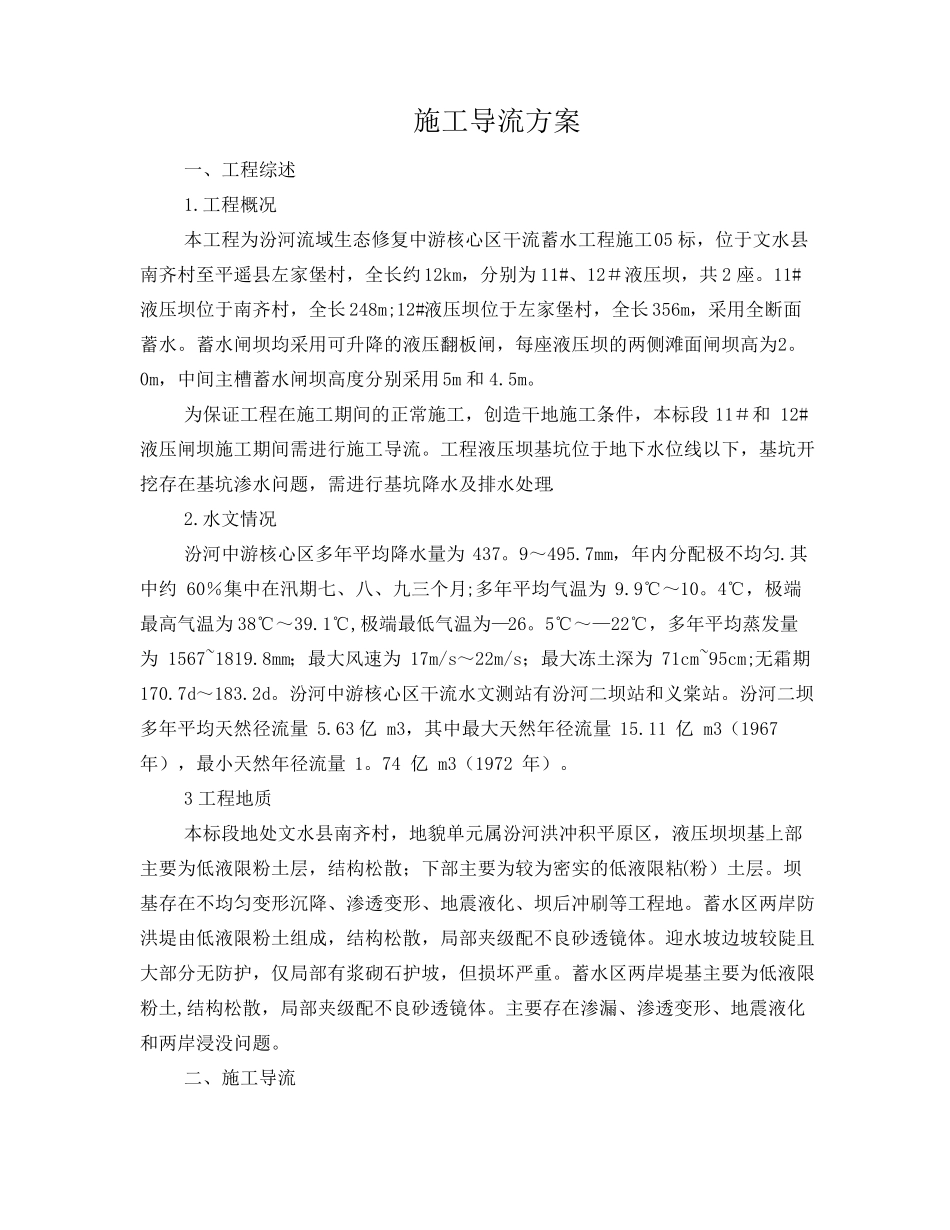

施工导流方案 一、工程综述 1.工程概况 本工程为汾河流域生态修复中游核心区干流蓄水工程施工05 标，位于文水县南齐村至平遥县左家堡村，全长约12km，分别为11#、12＃液压坝，共2 座。11#液压坝位于南齐村，全长248m;12#液压坝位于左家堡村，全长356m，采用全断面蓄水。蓄水闸坝均采用可升降的液压翻板闸，每座液压坝的两侧滩面闸坝高为2。0m，中间主槽蓄水闸坝高度分别采用5m 和4.5m。 为保证工程在施工期间的正常施工，创造干地施工条件，本标段 11＃和 12#液压闸坝施工期间需进行施工导流。工程液压坝基坑位于地下水位线以下，基坑开挖存在基坑渗水问题，需进行基坑降水及排水处理. 2.水文情况 汾河中游核心区多年平均降水量为 437。9～495.7mm，年内分配极不均匀.其中约 60％集中在汛期七、八、九三个月;多年平均气温为 9.9℃～10。4℃，极端最高气温为38℃～39.1℃,极端最低气温为—26。5℃～—22℃，多年平均蒸发量为 1567~1819.8mm；最大风速为 17m/s～22m/s；最大冻土深为 71cm~95cm;无霜期 170.7d～183.2d。汾河中游核心区干流水文测站有汾河二坝站和义棠站。汾河二坝多年平均天然径流量 5.63 亿 m3，其中最大天然年径流量 15.11 亿 m3（1967 年），最小天然年径流量 1。74 亿 m3（1972 年）。 3 工程地质 本标段地处文水县南齐村，地貌单元属汾河洪冲积平原区，液压坝坝基上部主要为低液限粉土层，结构松散；下部主要为较为密实的低液限粘(粉）土层。坝基存在不均匀变形沉降、渗透变形、地震液化、坝后冲刷等工程地。蓄水区两岸防洪堤由低液限粉土组成，结构松散，局部夹级配不良砂透镜体。迎水坡边坡较陡且大部分无防护，仅局部有浆砌石护坡，但损坏严重。蓄水区两岸堤基主要为低液限粉土,结构松散，局部夹级配不良砂透镜体。主要存在渗漏、渗透变形、地震液化和两岸浸没问题。 二、施工导流 2.1 施工导流总体方案 根据图纸总说明所提供的水文、地质等方面的技术资料，结合实地勘察和工程施工进度要求，液压坝工程分两期施工。根据现场实际情况，11#液压坝一期工程在主河槽内填筑临时围堰,并在左岸滩面开挖导流明渠，利用导流明渠过流，完成主槽段及右岸滩地段液压坝的施工。二期工程利用主槽段已完成的液压坝过流,完成左岸滩地段液压坝的施工。12＃液压坝一期工程在主槽40m 处修纵向围堰,左堤至纵向围堰段修筑临时围堰，完成左岸滩面和主槽左岸30m 液压坝的施工。二期工程利用主槽段已完成的液...
