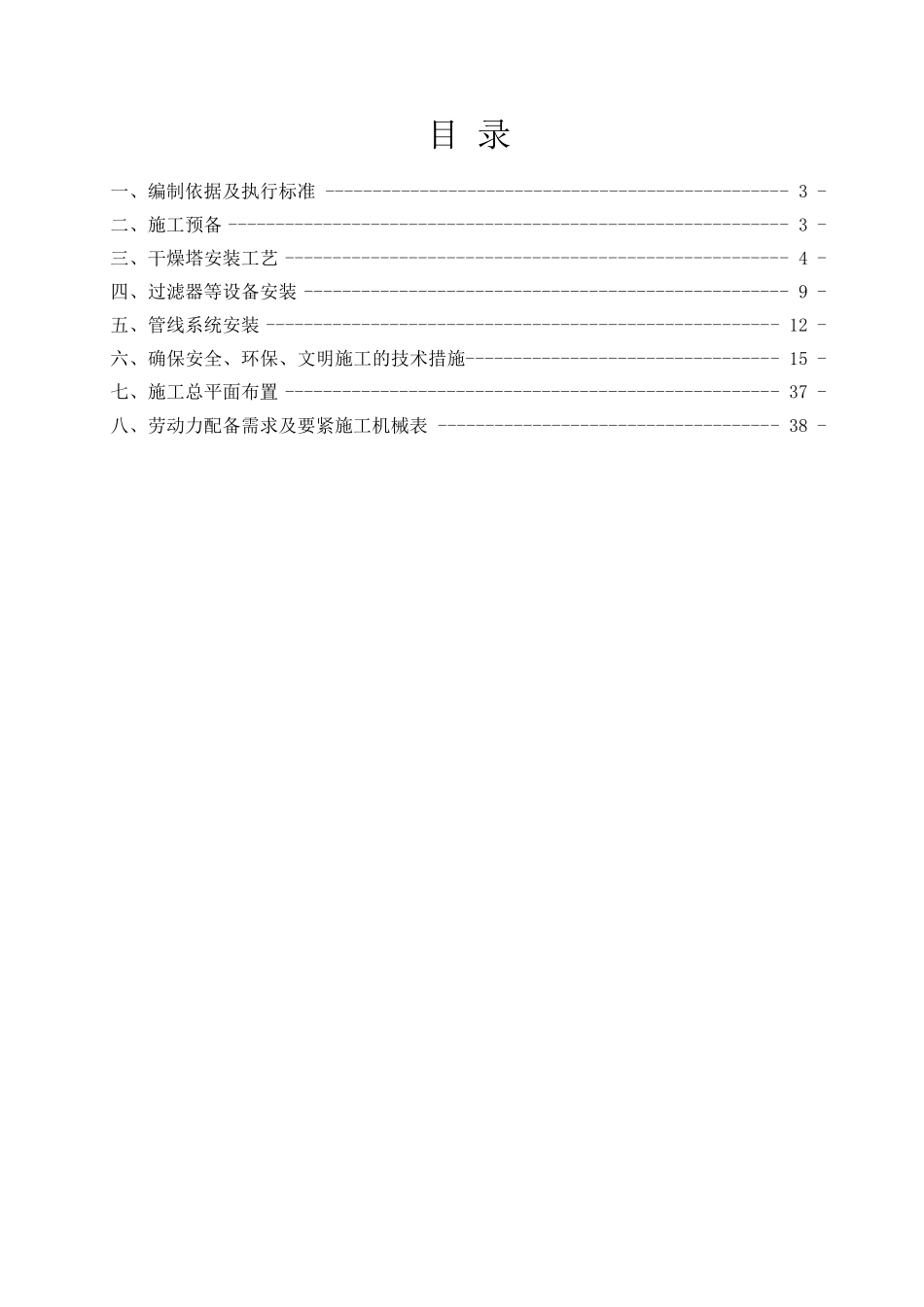

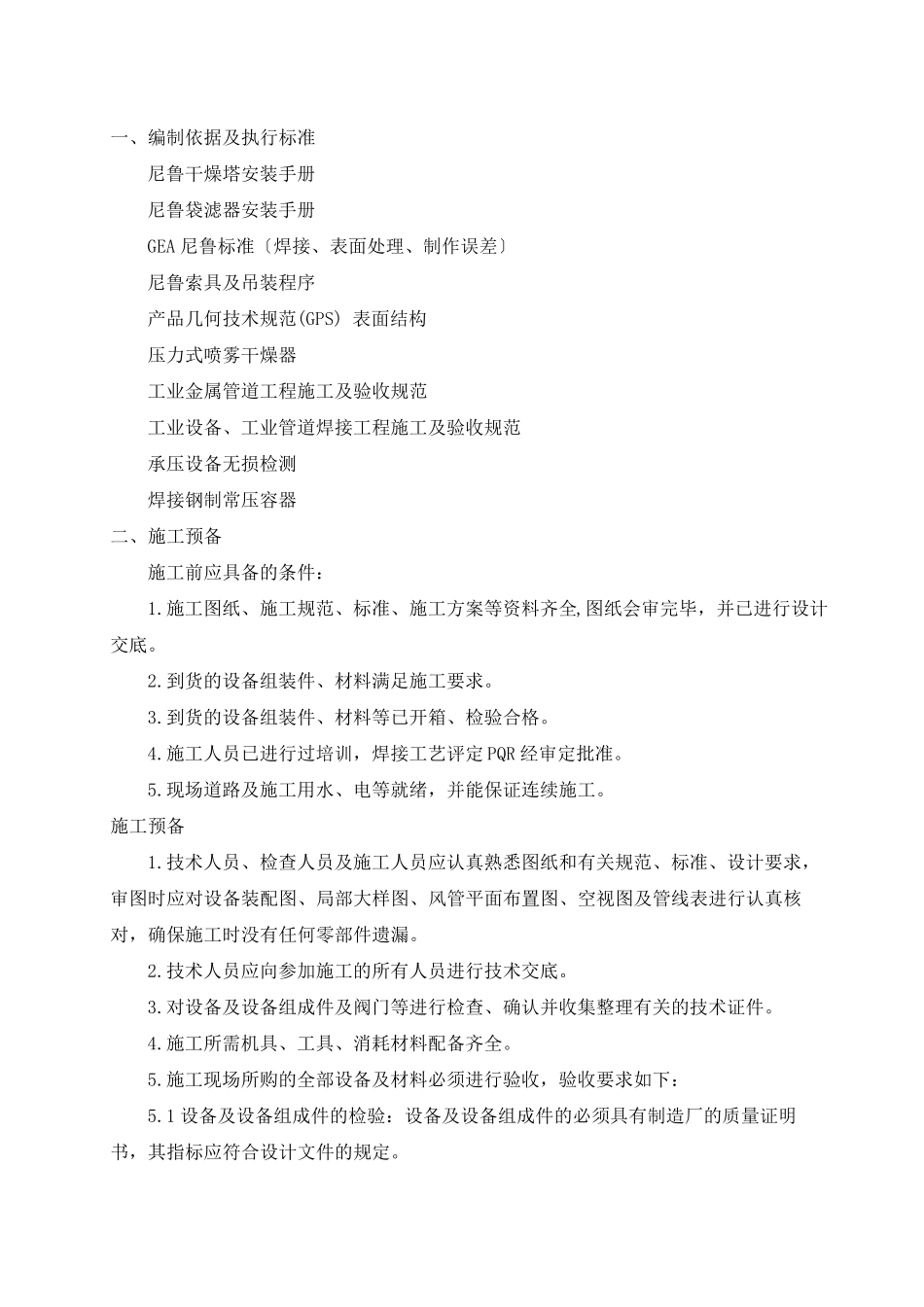

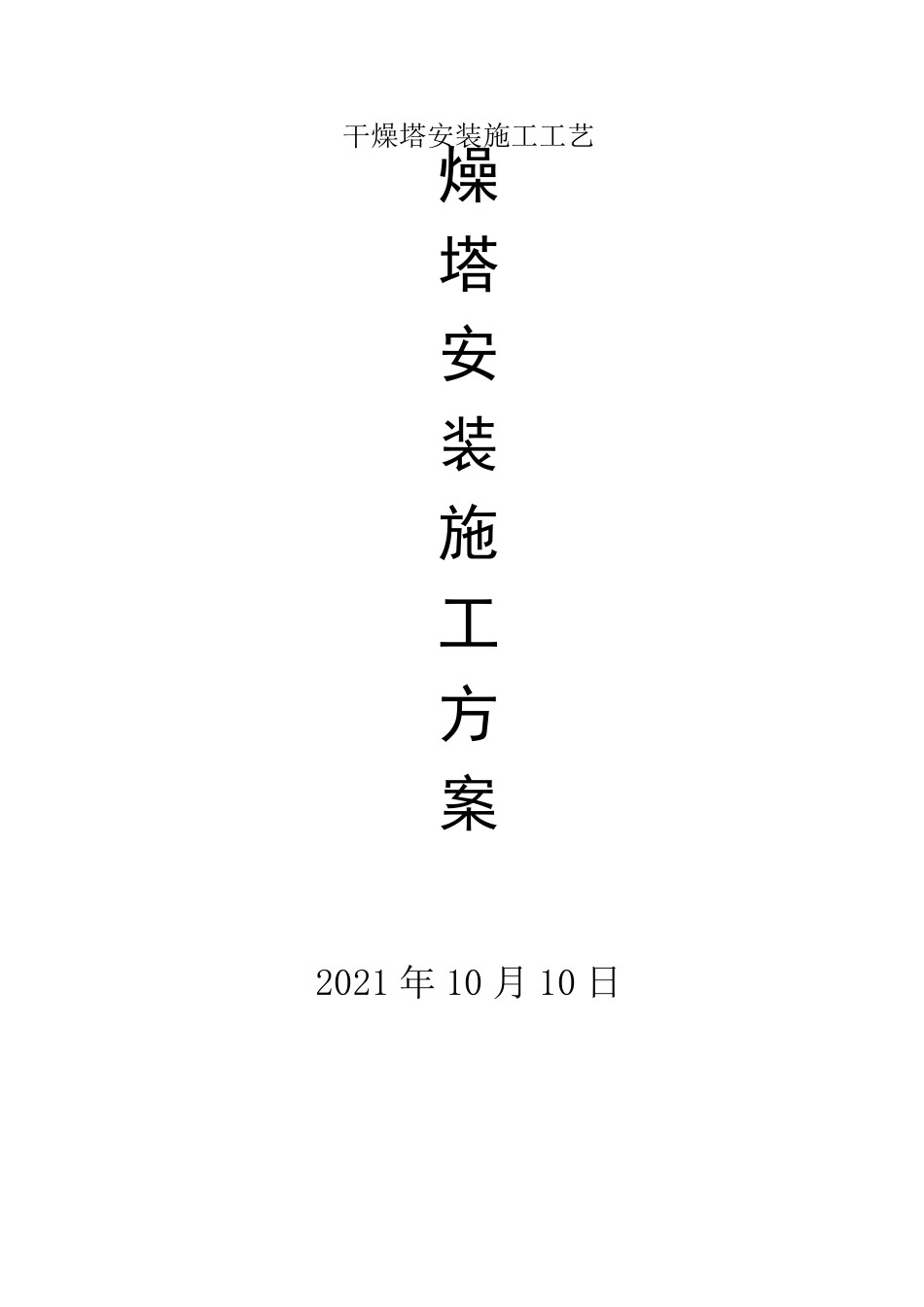

干燥塔安装施工工艺 燥 塔 安 装 施 工 方 案 2021 年10 月10 日 目 录 一、编制依据及执行标准 ------------------------------------------------ - 3 - 二、施工预备 ---------------------------------------------------------- - 3 - 三、干燥塔安装工艺 ---------------------------------------------------- - 4 - 四、过滤器等设备安装 -------------------------------------------------- - 9 - 五、管线系统安装 ----------------------------------------------------- - 12 - 六、确保安全、环保、文明施工的技术措施-------------------------------- - 15 - 七、施工总平面布置 --------------------------------------------------- - 37 - 八、劳动力配备需求及要紧施工机械表 ----------------------------------- - 38 - 一、编制依据及执行标准 尼鲁干燥塔安装手册 尼鲁袋滤器安装手册 GEA 尼鲁标准〔焊接、表面处理、制作误差〕 尼鲁索具及吊装程序 产品几何技术规范(GPS) 表面结构 压力式喷雾干燥器 工业金属管道工程施工及验收规范 工业设备、工业管道焊接工程施工及验收规范 承压设备无损检测 焊接钢制常压容器 二、施工预备 施工前应具备的条件： 1.施工图纸、施工规范、标准、施工方案等资料齐全,图纸会审完毕，并已进行设计交底。 2.到货的设备组装件、材料满足施工要求。 3.到货的设备组装件、材料等已开箱、检验合格。 4.施工人员已进行过培训，焊接工艺评定PQR 经审定批准。 5.现场道路及施工用水、电等就绪，并能保证连续施工。 施工预备 1.技术人员、检查人员及施工人员应认真熟悉图纸和有关规范、标准、设计要求，审图时应对设备装配图、局部大样图、风管平面布置图、空视图及管线表进行认真核对，确保施工时没有任何零部件遗漏。 2.技术人员应向参加施工的所有人员进行技术交底。 3.对设备及设备组成件及阀门等进行检查、确认并收集整理有关的技术证件。 4.施工所需机具、工具、消耗材料配备齐全。 5.施工现场所购的全部设备及材料必须进行验收，验收要求如下： 5.1 设备及设备组成件的检验：设备及设备组成件的必须具有制造厂的质量证明书，其指标应符合设计文件的规定。 5.2 设备及设备组成件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检验，不合格者不得使用。 三、干燥塔安装工艺...
