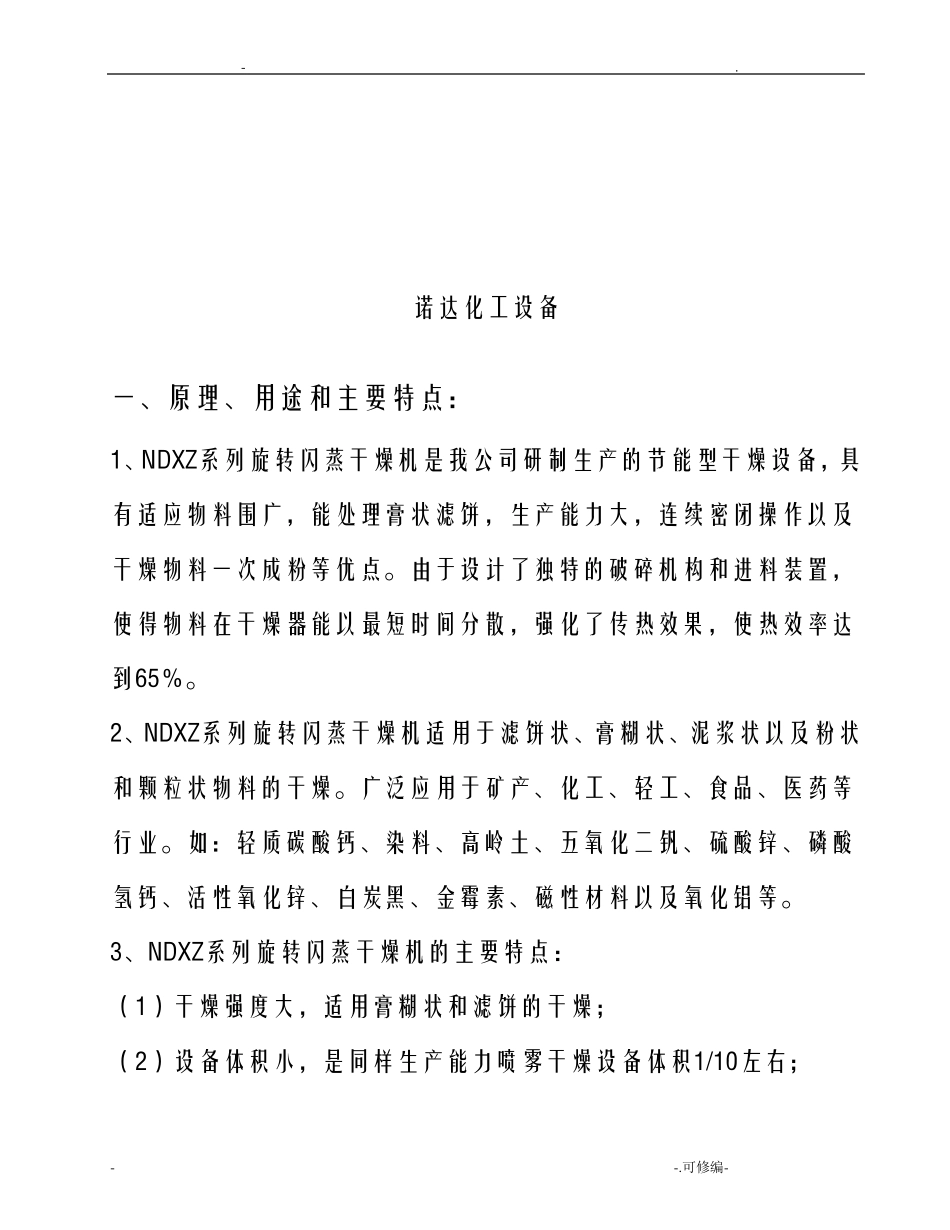

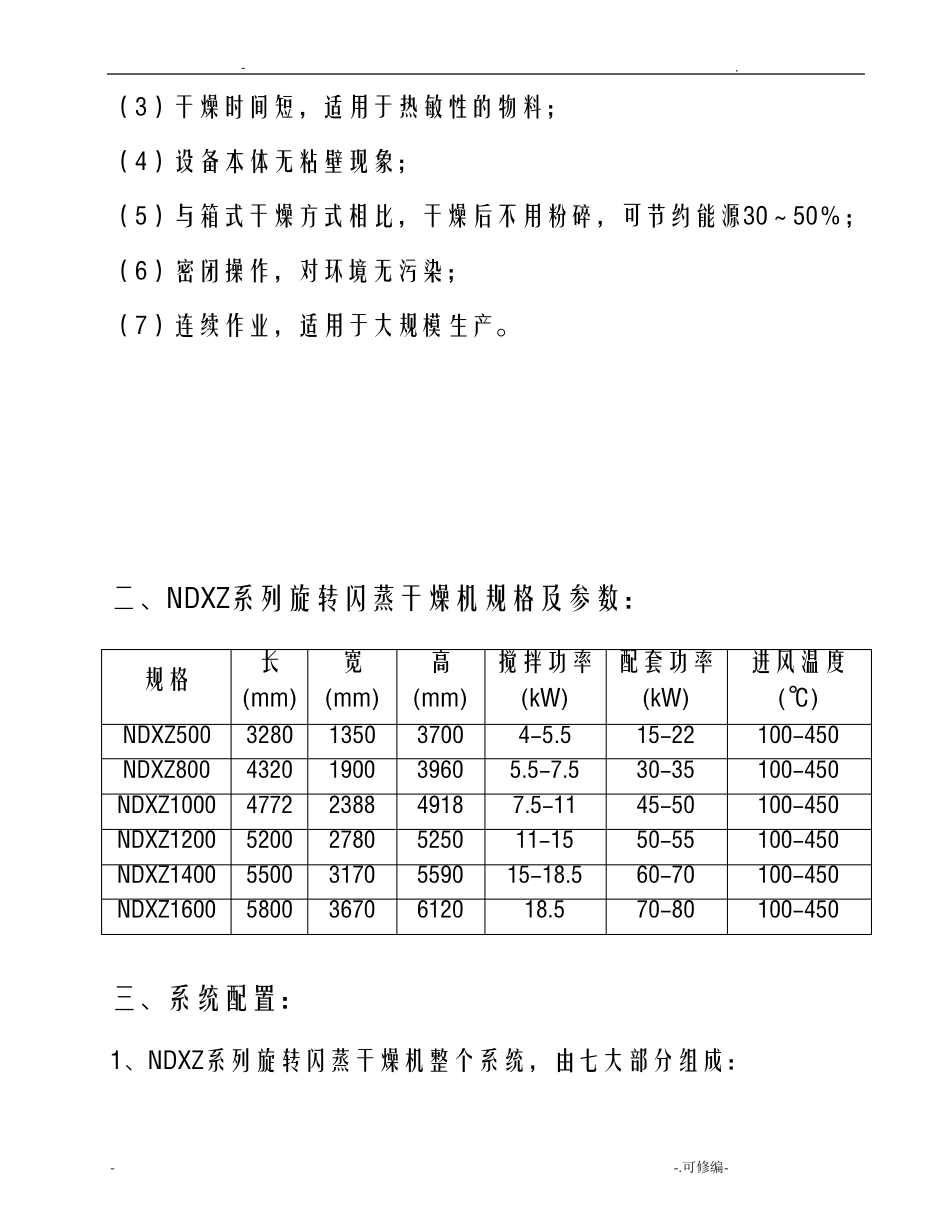

. . . . 文章. 旋转闪蒸干燥机 使 用 说 明 书 - . - -.可修编- 诺达化工设备 一、原理、用途和主要特点： 1、NDXZ系列旋转闪蒸干燥机是我公司研制生产的节能型干燥设备，具有适应物料围广，能处理膏状滤饼，生产能力大，连续密闭操作以及干燥物料一次成粉等优点。由于设计了独特的破碎机构和进料装置，使得物料在干燥器能以最短时间分散，强化了传热效果，使热效率达到65％。 2、NDXZ系列旋转闪蒸干燥机适用于滤饼状、膏糊状、泥浆状以及粉状和颗粒状物料的干燥。广泛应用于矿产、化工、轻工、食品、医药等行业。如：轻质碳酸钙、染料、高岭土、五氧化二钒、硫酸锌、磷酸氢钙、活性氧化锌、白炭黑、金霉素、磁性材料以及氧化铝等。 3、NDXZ系列旋转闪蒸干燥机的主要特点： （1）干燥强度大，适用膏糊状和滤饼的干燥； （2）设备体积小，是同样生产能力喷雾干燥设备体积1/10左右； - . - -.可修编- （3）干燥时间短，适用于热敏性的物料； （4）设备本体无粘壁现象； （5）与箱式干燥方式相比，干燥后不用粉碎，可节约能源30～50％； （6）密闭操作，对环境无污染； （7）连续作业，适用于大规模生产。 二、NDXZ系列旋转闪蒸干燥机规格及参数： 规格 长 (mm) 宽(mm) 高(mm) 搅拌功率 (kW) 配套功率 (kW) 进风温度 (℃) NDXZ500 3280 1350 3700 4-5.5 15-22 100-450 NDXZ800 4320 1900 3960 5.5-7.5 30-35 100-450 NDXZ1000 4772 2388 4918 7.5-11 45-50 100-450 NDXZ1200 5200 2780 5250 11-15 50-55 100-450 NDXZ1400 5500 3170 5590 15-18.5 60-70 100-450 NDXZ1600 5800 3670 6120 18.5 70-80 100-450 三、系统配置： 1、NDXZ系列旋转闪蒸干燥机整个系统，由七大部分组成： - . - -.可修编- （1）热风炉（2）干燥塔（3）加料机 （4）分离收尘装置：一级旋风分离器、二级布袋收尘器或二级水浴收尘器 （5）供、引风机（6）附属装置（7）电气控制系统 2、工艺过程： 废 气回 收二级回收成 品成 品一级回收加料机湿物料干燥塔热风炉干空气 （1）热风炉：为系统提供所需热风，根据物料及用户要求不同，也可由蒸汽或导热油换热器、直燃烟气炉替代。 （2）干燥塔：物料在其部进行热量交换、蒸发水份达到干燥目的。 （3）分离收尘装置：干燥的物料经分离装置将风与物料分开，物料由排料口排出，废气排放，根据物料及用户要求不同可采用单级收尘...
