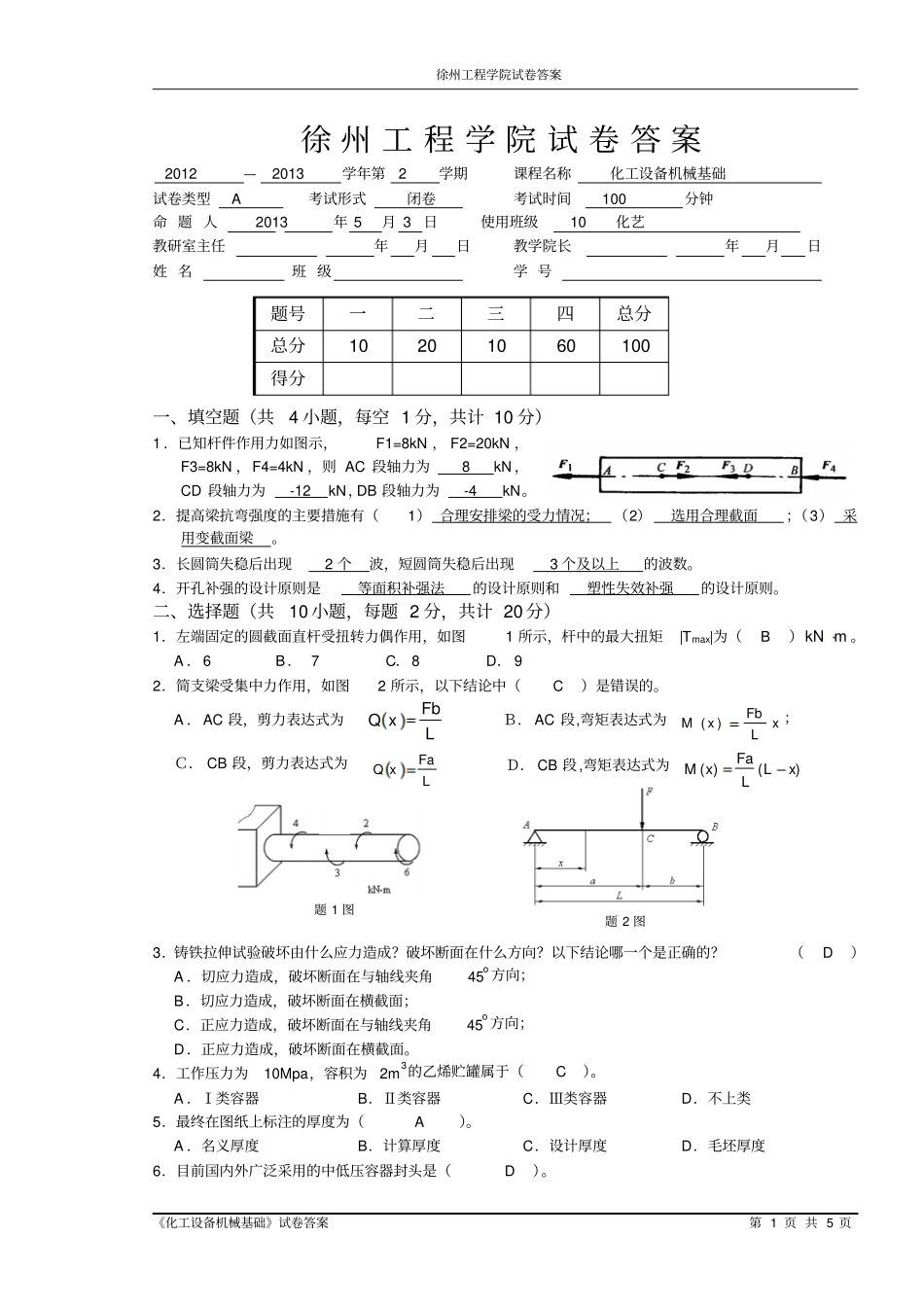

徐州工程学院试卷答案《化工设备机械基础》试卷答案第 1 页 共 5 页徐 州 工 程 学 院 试 卷 答 案 2012 — 2013 学年第 2 学期课程名称化工设备机械基础试卷类型 A 考试形式闭卷考试时间 100 分钟命 题 人 2013 年 5 月 3 日使用班级 10化艺教研室主任年月日教学院长年月日姓 名班 级学 号一、填空题（共4 小题，每空 1 分，共计 10 分）1 ．已知杆件作用力如图示，F1=8kN ， F2=20kN ，F3=8kN ，F4=4kN ，则 AC 段轴力为8 kN ，CD 段轴力为-12 kN，DB 段轴力为-4 kN。2．提高梁抗弯强度的主要措施有（1） 合理安排梁的受力情况；（2）选用合理截面；（3） 采用变截面梁。3．长圆筒失稳后出现2 个波，短圆筒失稳后出现3 个及以上的波数。4．开孔补强的设计原则是等面积补强法的设计原则和塑性失效补强的设计原则。二、选择题（共10 小题，每题 2 分，共计 20 分）1．左端固定的圆截面直杆受扭转力偶作用，如图1 所示，杆中的最大扭矩|Tmax|为（B ）mkN。A ．6 B． 7 C．8 D． 9 2．简支梁受集中力作用，如图2 所示，以下结论中（C ）是错误的。A ．AC 段，剪力表达式为LFbxQＢ． AC 段,弯矩表达式为xLFbxM)(；Ｃ． CB 段，剪力表达式为LFaxQＤ． CB 段,弯矩表达式为)()(xLLFaxM3．铸铁拉伸试验破坏由什么应力造成？破坏断面在什么方向？以下结论哪一个是正确的？（D ）A ．切应力造成，破坏断面在与轴线夹角45o 方向；B．切应力造成，破坏断面在横截面；C．正应力造成，破坏断面在与轴线夹角45o 方向；D．正应力造成，破坏断面在横截面。4．工作压力为10Mpa，容积为2m3的乙烯贮罐属于（C ）。A ．Ⅰ类容器B．Ⅱ类容器C．Ⅲ类容器D．不上类5．最终在图纸上标注的厚度为（A ）。A ．名义厚度B．计算厚度C．设计厚度D．毛坯厚度6．目前国内外广泛采用的中低压容器封头是（D ）。题号一二三四总分总分10 20 10 60 100 得分题 1 图题 2 图徐州工程学院试卷答案《化工设备机械基础》试卷答案第 2 页 共 5 页A ．锥形B．蝶形C．半球形D．椭圆形7．对于存储有毒介质的法兰密封面型式，一般不选用（A ）。A ．平面型B．凹凸面型C．榫槽面型8．对于薄壁圆筒内压容器来说，理论上筒壁上环向压力是经向压力的（C ）倍。A ．1/2 B．1 C． 2 D．4 9．下列不属于工程上常采用的开孔补强结构的是（B ）。A ．补强圈补强B．多层包扎补强C...
