完整版地系梁施工方案VIP免费

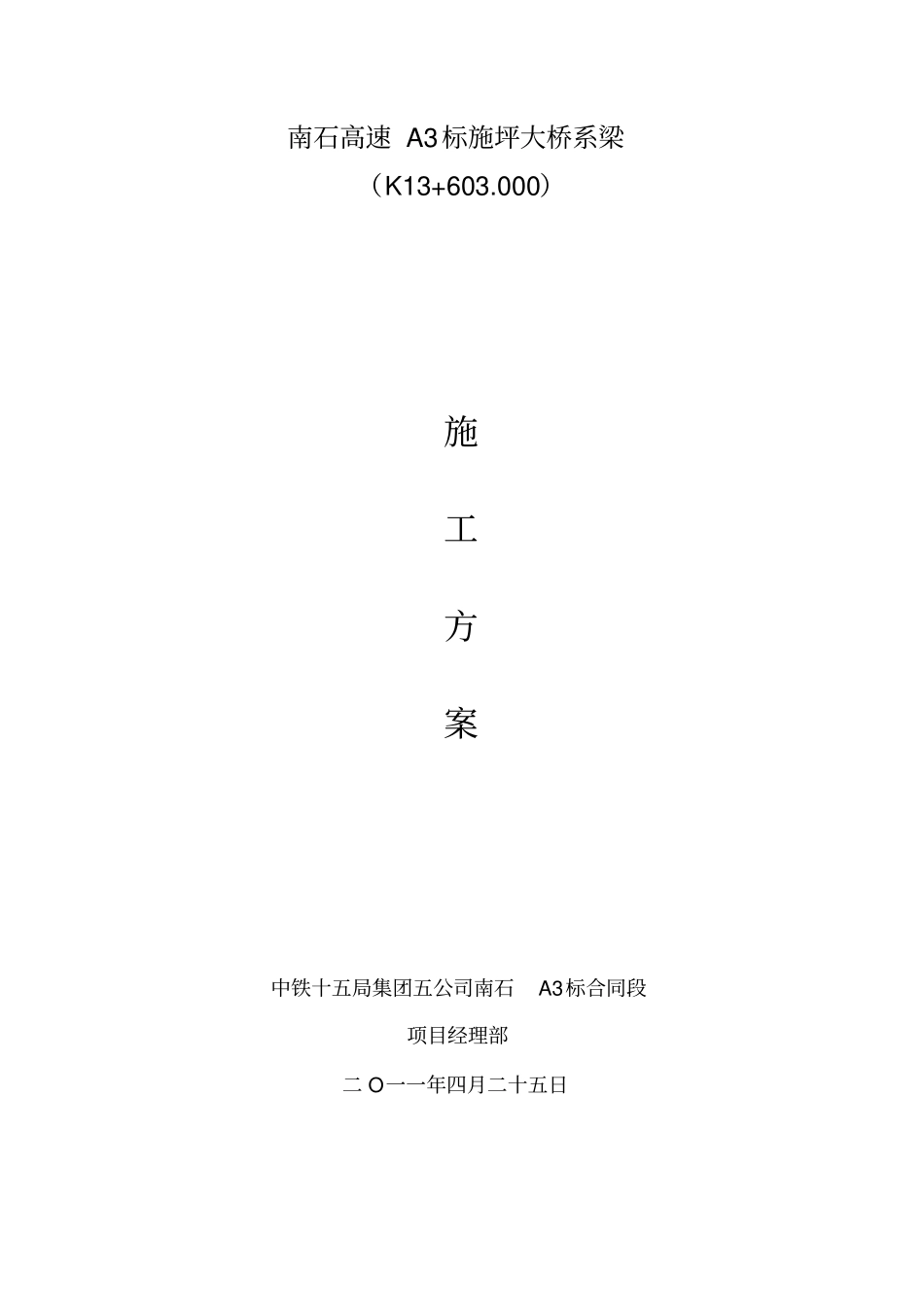

完整版地系梁施工方案_第1页
1/14

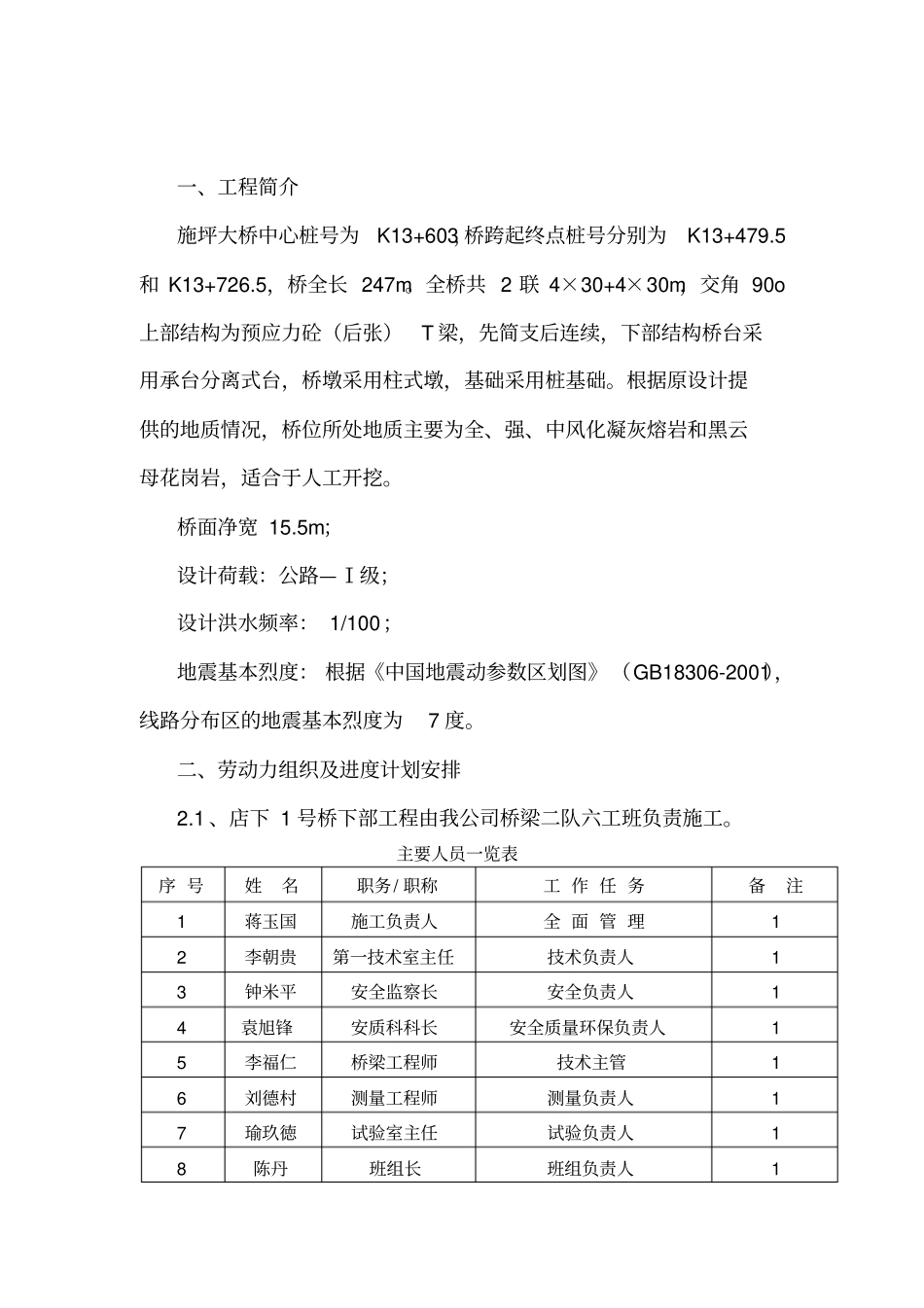

完整版地系梁施工方案_第2页
2/14

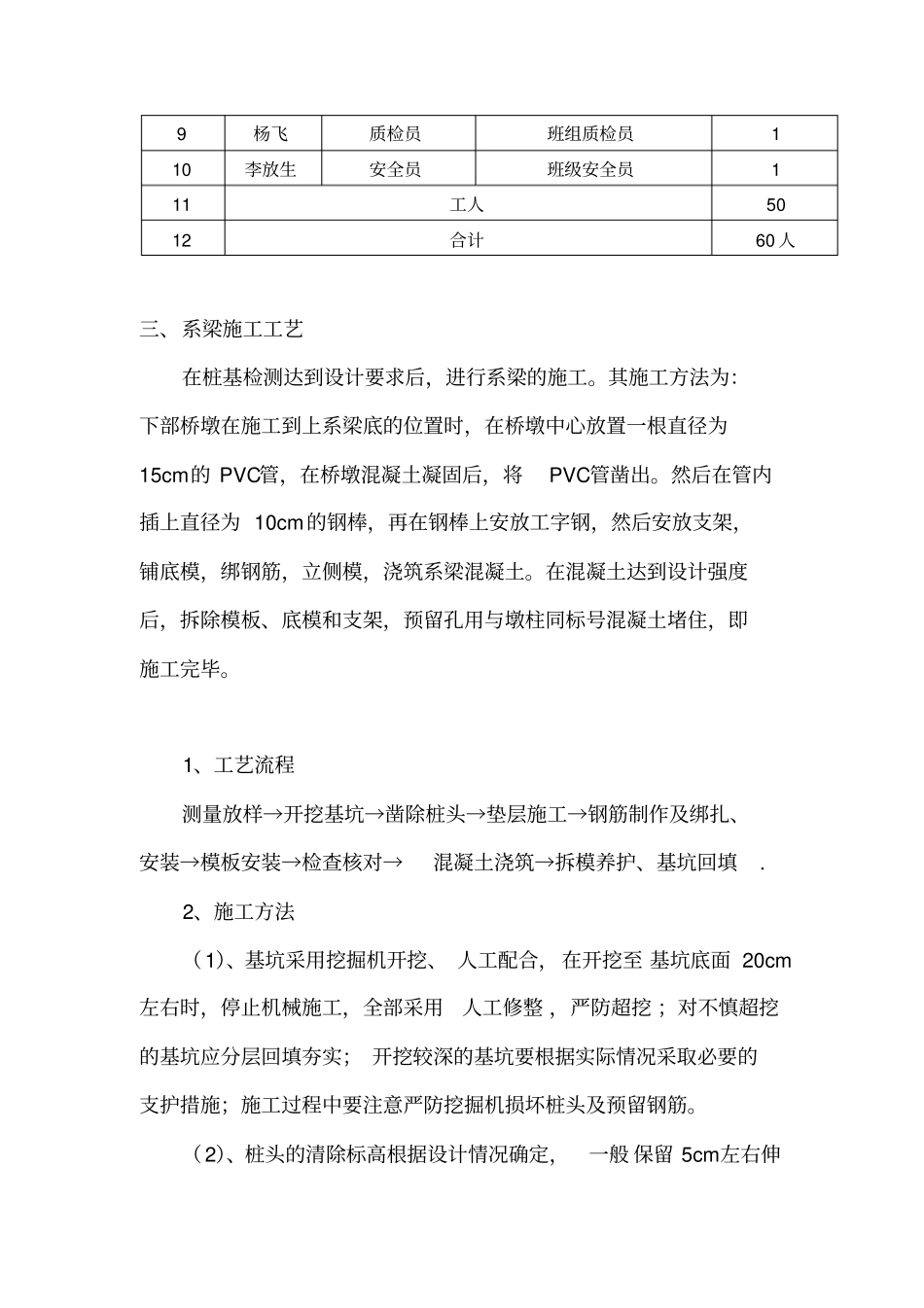

完整版地系梁施工方案_第3页
3/14
南石高速 A3标施坪大桥系梁(K13+603.000)施工方案中铁十五局集团五公司南石A3标合同段项目经理部二 O一一年四月二十五日一、工程简介施坪大桥中心桩号为K13+603,桥跨起终点桩号分别为K13+479.5和 K13+726.5,桥全长 247m。全桥共 2 联 4×30+4×30m,交角 90o上部结构为预应力砼(后张)T 梁,先简支后连续,下部结构桥台采用承台分离式台,桥墩采用柱式墩,基础采用桩基础。根据原设计提供的地质情况,桥位所处地质主要为全、强、中风化凝灰熔岩和黑云母花岗岩,适合于人工开挖。桥面净宽 15.5m;设计荷载:公路—Ⅰ级;设计洪水频率: 1/100;地震基本烈度: 根据《中国地震动参数区划图》(GB18306-2001),线路分布区的地震基本烈度为7 度。二、劳动力组织及进度计划安排2.1 、店下 1 号桥下部工程由我公司桥梁二队六工班负责施工。主要人员一览表序 号姓名职务/ 职称工 作 任 务备注1 蒋玉国施工负责人全 面 管 理1 2 李朝贵第一技术室主任技术负责人1 3 钟米平安全监察长安全负责人1 4 袁旭锋安质科科长安全质量环保负责人1 5 李福仁桥梁工程师技术主管1 6 刘德村测量工程师测量负责人1 7 瑜玖徳试验室主任试验负责人1 8 陈丹班组长班组负责人1 9 杨飞质检员班组质检员1 10 李放生安全员班级安全员1 11 工人50 12 合计60 人三、系梁施工工艺在桩基检测达到设计要求后,进行系梁的施工。其施工方法为:下部桥墩在施工到上系梁底的位置时,在桥墩中心放置一根直径为15cm的 PVC管,在桥墩混凝土凝固后,将PVC管凿出。然后在管内插上直径为 10cm的钢棒,再在钢棒上安放工字钢,然后安放支架,铺底模,绑钢筋,立侧模,浇筑系梁混凝土。在混凝土达到设计强度后,拆除模板、底模和支架,预留孔用与墩柱同标号混凝土堵住,即施工完毕。1、工艺流程测量放样→开挖基坑→凿除桩头→垫层施工→钢筋制作及绑扎、安装→模板安装→检查核对→混凝土浇筑→拆模养护、基坑回填. 2、施工方法(1)、基坑采用挖掘机开挖、 人工配合,在开挖至 基坑底面 20cm左右时,停止机械施工,全部采用人工修整 ,严防超挖 ;对不慎超挖的基坑应分层回填夯实; 开挖较深的基坑要根据实际情况采取必要的支护措施;施工过程中要注意严防挖掘机损坏桩头及预留钢筋。(2)、桩头的清除标高根据设计情况确定,一般 保留 5cm左右伸入系梁 ;桩头砼清除时将其表面的浮碴及有夹层的砼全部清除,桩身伸入承台的钢筋...
