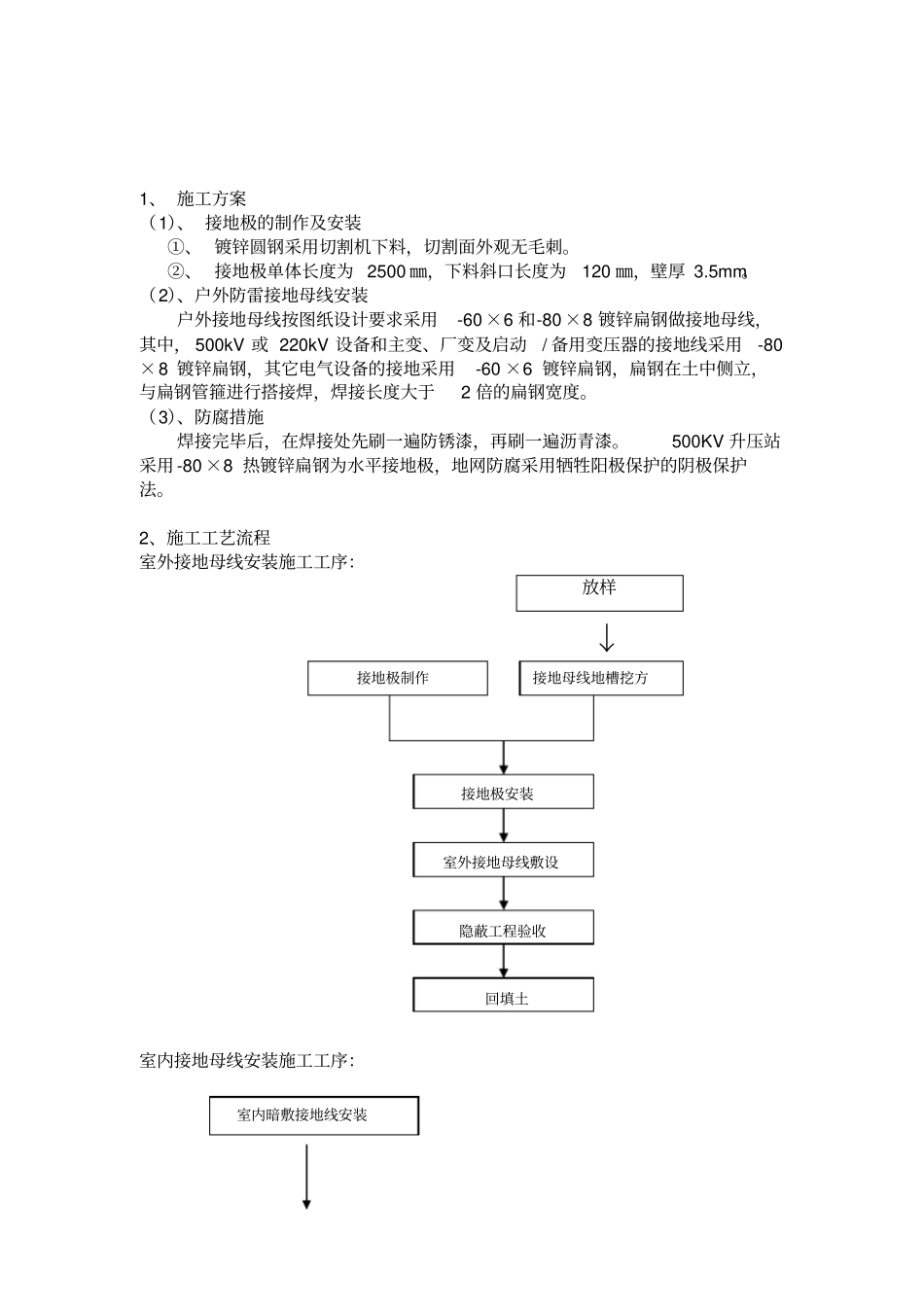

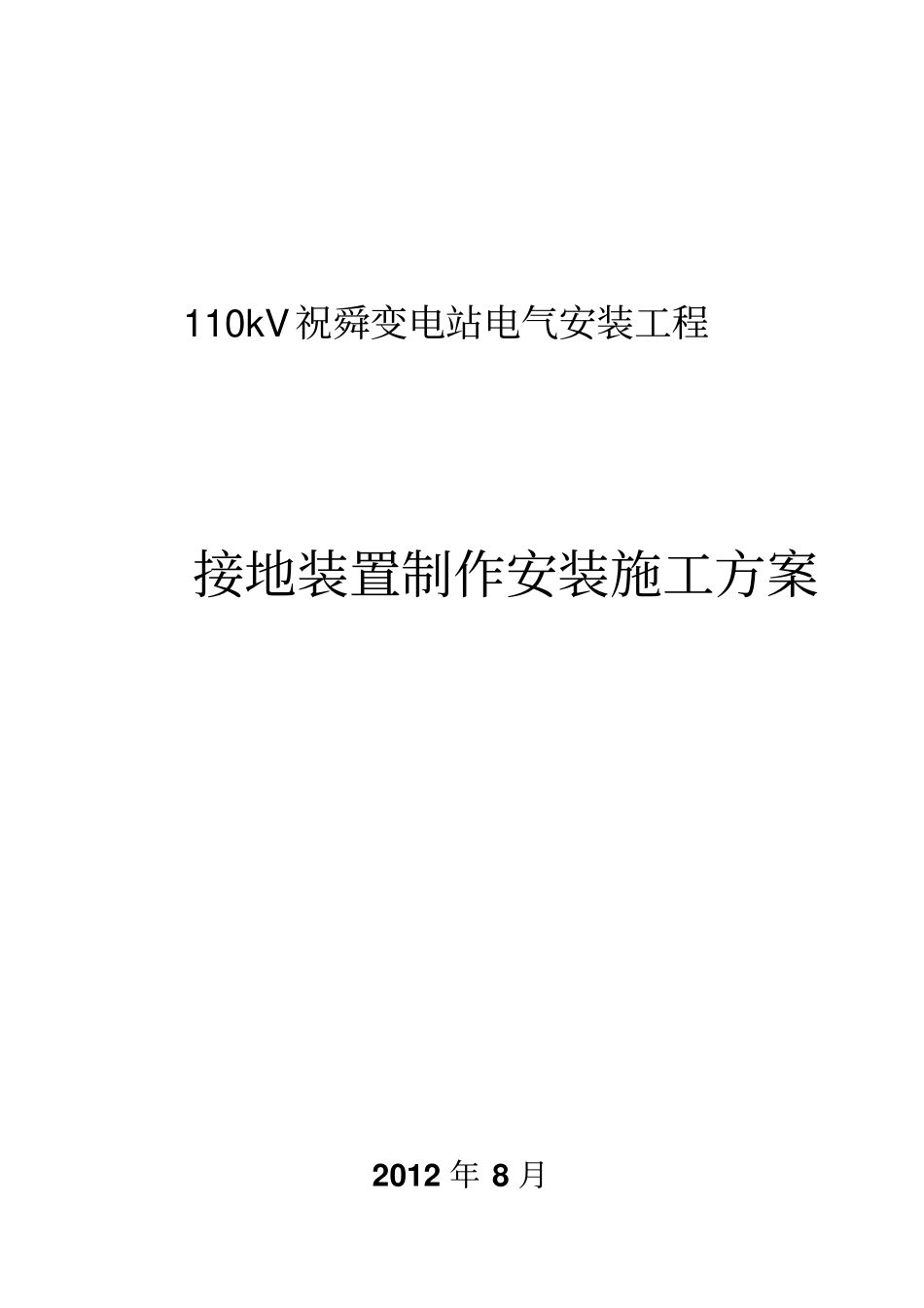

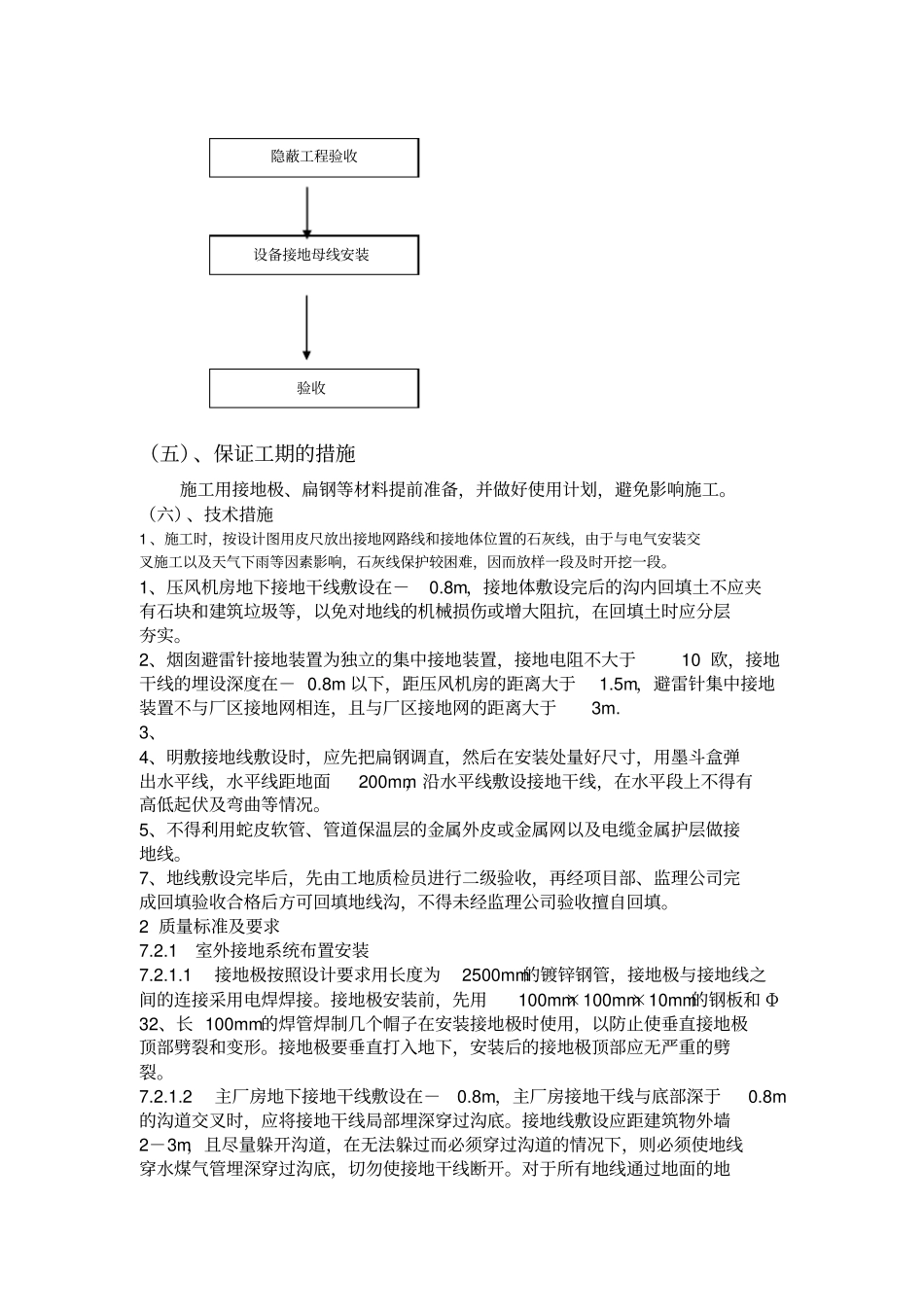

110kV祝舜变电站电气安装工程接地装置制作安装施工方案2012 年 8 月1、 施工方案（1）、 接地极的制作及安装①、 镀锌圆钢采用切割机下料，切割面外观无毛刺。②、 接地极单体长度为 2500 ㎜，下料斜口长度为120 ㎜，壁厚 3.5mm。（2）、户外防雷接地母线安装户外接地母线按图纸设计要求采用-60 ×6 和-80 ×8 镀锌扁钢做接地母线，其中， 500kV 或 220kV 设备和主变、厂变及启动/ 备用变压器的接地线采用-80×8 镀锌扁钢，其它电气设备的接地采用-60 ×6 镀锌扁钢，扁钢在土中侧立，与扁钢管箍进行搭接焊，焊接长度大于2 倍的扁钢宽度。（3）、防腐措施焊接完毕后，在焊接处先刷一遍防锈漆，再刷一遍沥青漆。500KV 升压站采用 -80 ×8 热镀锌扁钢为水平接地极，地网防腐采用牺牲阳极保护的阴极保护法。2、施工工艺流程室外接地母线安装施工工序：放样↓室内接地母线安装施工工序：室内暗敷接地线安装接地极制作接地母线地槽挖方隐蔽工程验收室外接地母线敷设接地极安装回填土（五）、保证工期的措施施工用接地极、扁钢等材料提前准备，并做好使用计划，避免影响施工。（六）、技术措施1 、施工时，按设计图用皮尺放出接地网路线和接地体位置的石灰线，由于与电气安装交叉施工以及天气下雨等因素影响，石灰线保护较困难，因而放样一段及时开挖一段。1、压风机房地下接地干线敷设在－0.8m，接地体敷设完后的沟内回填土不应夹有石块和建筑垃圾等，以免对地线的机械损伤或增大阻抗，在回填土时应分层夯实。2、烟囱避雷针接地装置为独立的集中接地装置，接地电阻不大于10 欧，接地干线的埋设深度在－ 0.8m 以下，距压风机房的距离大于1.5m，避雷针集中接地装置不与厂区接地网相连，且与厂区接地网的距离大于3m. 3、4、明敷接地线敷设时，应先把扁钢调直，然后在安装处量好尺寸，用墨斗盒弹出水平线，水平线距地面200mm，沿水平线敷设接地干线，在水平段上不得有高低起伏及弯曲等情况。5、不得利用蛇皮软管、管道保温层的金属外皮或金属网以及电缆金属护层做接地线。7、地线敷设完毕后，先由工地质检员进行二级验收，再经项目部、监理公司完成回填验收合格后方可回填地线沟，不得未经监理公司验收擅自回填。2 质量标准及要求7.2.1 室外接地系统布置安装7.2.1.1 接地极按照设计要求用长度为2500mm的镀锌钢管，接地极与接地线之间的连接采用电焊焊接。接地极安装前，先用100mm×100mm×10mm的钢板和 Φ32、长 100mm...
