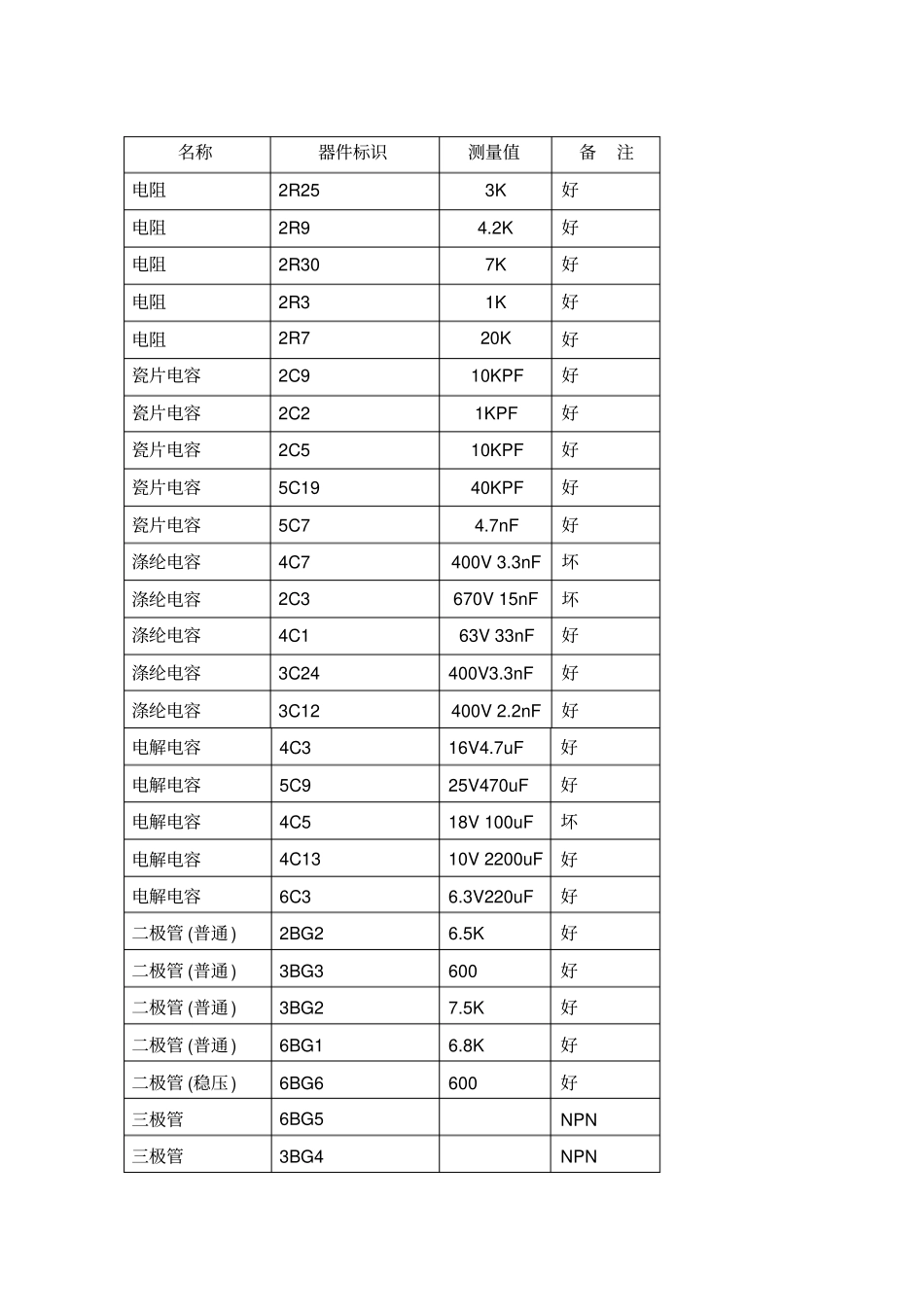

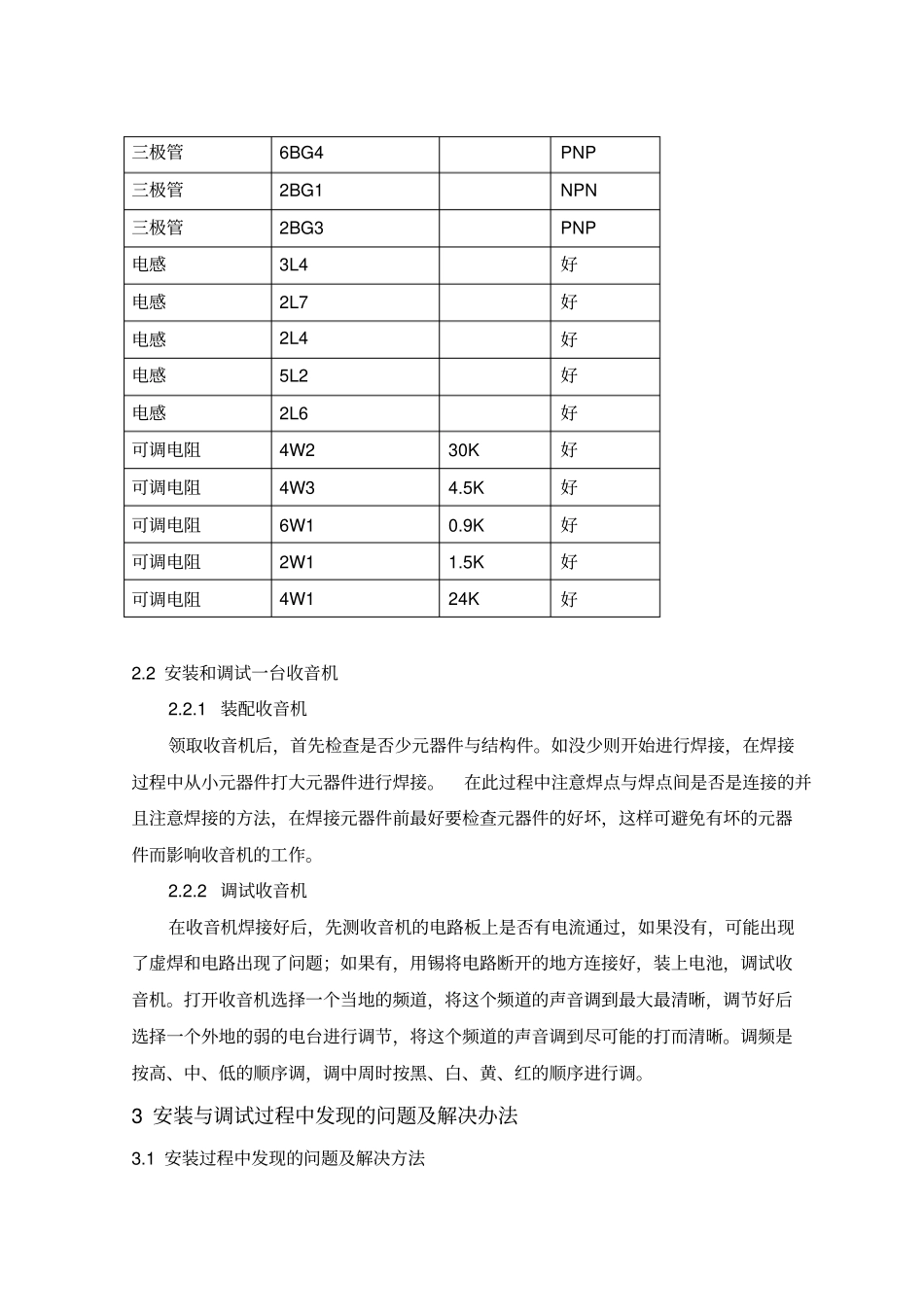

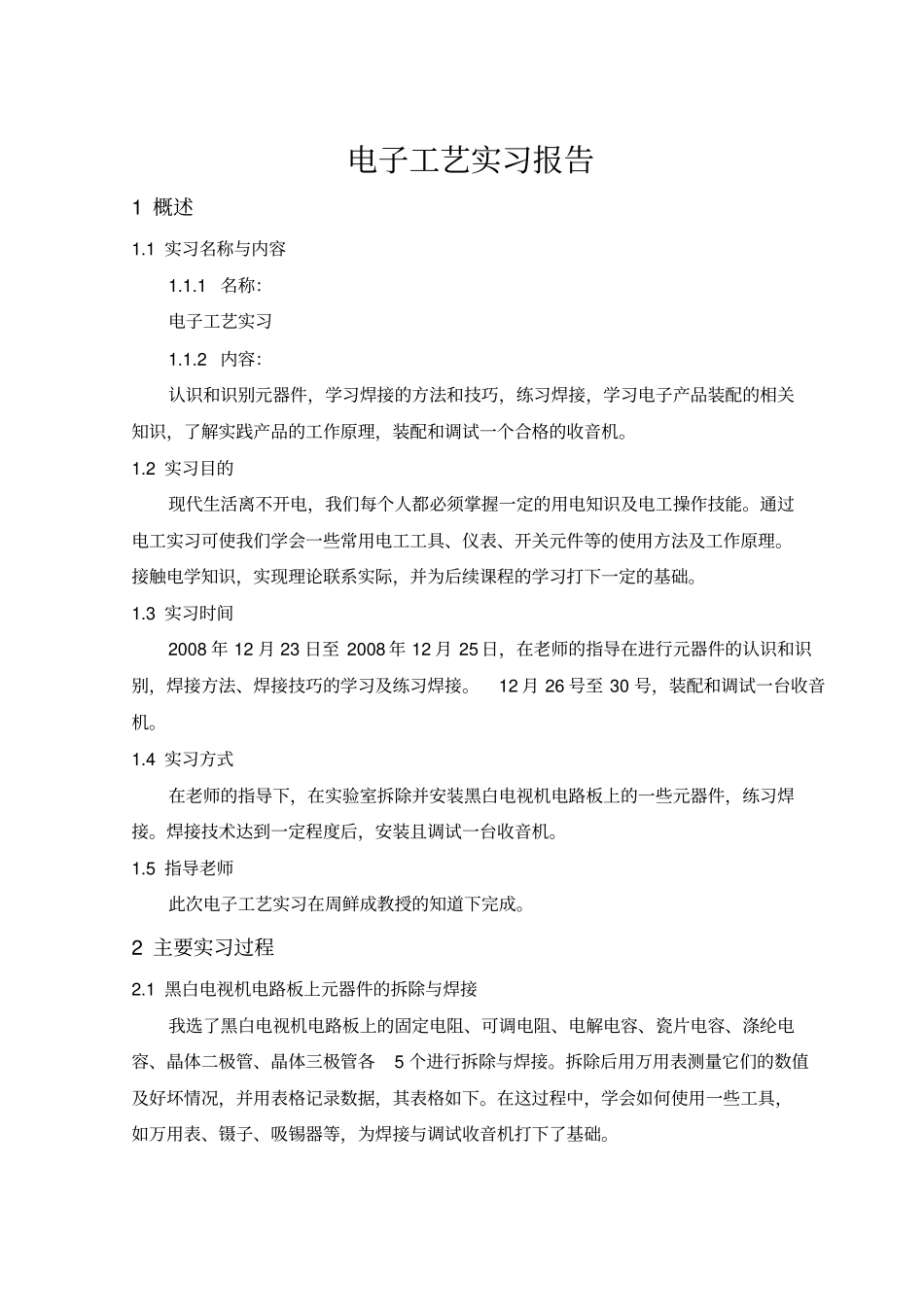

电子工艺实习报告1 概述1.1 实习名称与内容1.1.1 名称：电子工艺实习1.1.2 内容：认识和识别元器件，学习焊接的方法和技巧，练习焊接，学习电子产品装配的相关知识，了解实践产品的工作原理，装配和调试一个合格的收音机。1.2 实习目的现代生活离不开电，我们每个人都必须掌握一定的用电知识及电工操作技能。通过电工实习可使我们学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的基础。1.3 实习时间2008 年 12 月 23 日至 2008 年 12 月 25 日，在老师的指导在进行元器件的认识和识别，焊接方法、焊接技巧的学习及练习焊接。12 月 26 号至 30 号，装配和调试一台收音机。1.4 实习方式在老师的指导下，在实验室拆除并安装黑白电视机电路板上的一些元器件，练习焊接。焊接技术达到一定程度后，安装且调试一台收音机。1.5 指导老师此次电子工艺实习在周鲜成教授的知道下完成。2 主要实习过程2.1 黑白电视机电路板上元器件的拆除与焊接我选了黑白电视机电路板上的固定电阻、可调电阻、电解电容、瓷片电容、涤纶电容、晶体二极管、晶体三极管各5 个进行拆除与焊接。拆除后用万用表测量它们的数值及好坏情况，并用表格记录数据，其表格如下。在这过程中，学会如何使用一些工具，如万用表、镊子、吸锡器等，为焊接与调试收音机打下了基础。名称器件标识测量值备注电阻2R25 3K 好电阻2R9 4.2K 好电阻2R30 7K 好电阻2R3 1K 好电阻2R7 20K 好瓷片电容2C9 10KPF 好瓷片电容2C2 1KPF 好瓷片电容2C5 10KPF 好瓷片电容5C19 40KPF 好瓷片电容5C7 4.7nF 好涤纶电容4C7 400V 3.3nF 坏涤纶电容2C3 670V 15nF 坏涤纶电容4C1 63V 33nF 好涤纶电容3C24 400V3.3nF 好涤纶电容3C12 400V 2.2nF 好电解电容4C3 16V4.7uF 好电解电容5C9 25V470uF 好电解电容4C5 18V 100uF 坏电解电容4C13 10V 2200uF 好电解电容6C3 6.3V220uF 好二极管 (普通 ) 2BG2 6.5K 好二极管 (普通 ) 3BG3 600 好二极管 (普通 ) 3BG2 7.5K 好二极管 (普通 ) 6BG1 6.8K 好二极管 (稳压 ) 6BG6 600 好三极管6BG5 NPN 三极管3BG4 NPN 三极管6BG4 PNP 三极管2BG1 NPN 三极管2BG3 PNP 电感3L4 好电感2L7 好电感2L4 好电感5L2 好电感2L6 好可调电阻4W2 30K 好可调电阻4W3 4.5K 好可调电阻6W1 0.9K 好可...
