505操作使用说明VIP免费

505操作使用说明_第1页
1/16
505操作使用说明_第2页
2/16
505操作使用说明_第3页
3/16

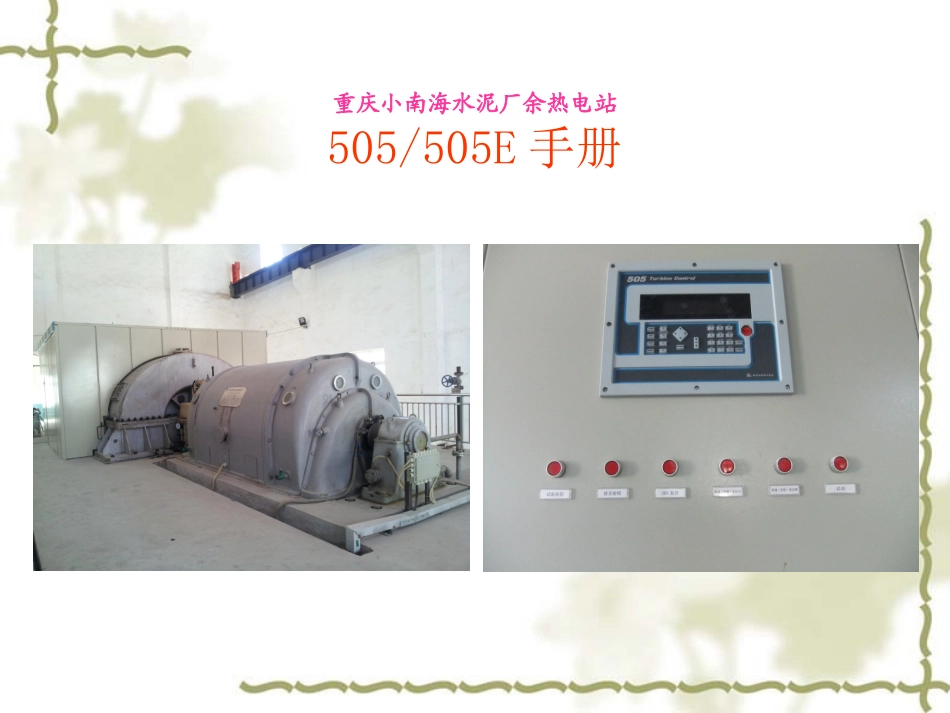

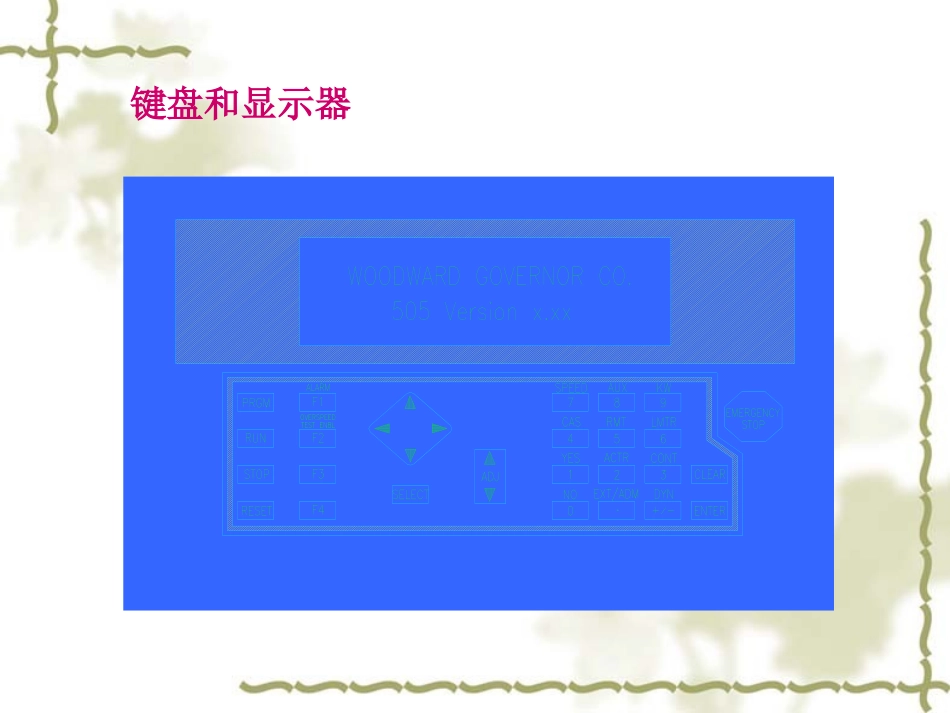

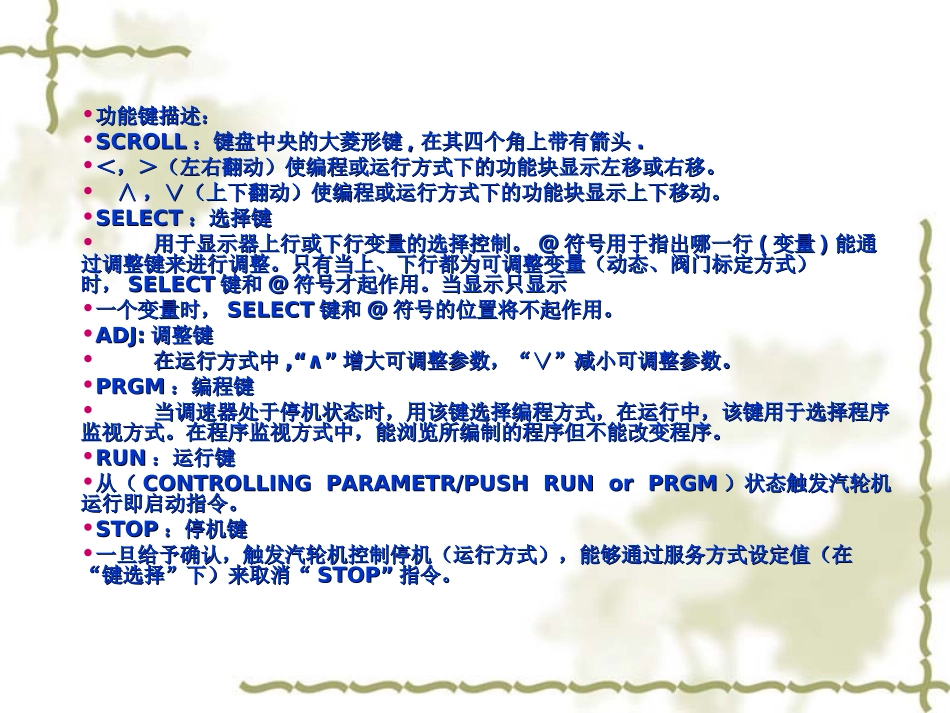

重庆小南海水泥厂余热电站505/505E手册键盘和显示器•功能键描述:功能键描述:•SCROLLSCROLL:键盘中央的大菱形键:键盘中央的大菱形键,,在其四个角上带有箭头在其四个角上带有箭头..•<,>(左右翻动)使编程或运行方式下的功能块显示左移或右移。<,>(左右翻动)使编程或运行方式下的功能块显示左移或右移。•∧∧,∨(上下翻动)使编程或运行方式下的功能块显示上下移动。,∨(上下翻动)使编程或运行方式下的功能块显示上下移动。•SELECTSELECT:选择键:选择键•用于显示器上行或下行变量的选择控制。用于显示器上行或下行变量的选择控制。@@符号用于指出哪一行符号用于指出哪一行((变量变量))能通能通过调整键来进行调整。只有当上、下行都为可调整变量(动态、阀门标定方式)过调整键来进行调整。只有当上、下行都为可调整变量(动态、阀门标定方式)时,时,SELECTSELECT键和键和@@符号才起作用。当显示只显示符号才起作用。当显示只显示•一个变量时,一个变量时,SELECTSELECT键和键和@@符号的位置将不起作用。符号的位置将不起作用。•ADJ:ADJ:调整键调整键•在运行方式中在运行方式中,“∧”,“∧”增大可调整参数,“∨”减小可调整参数。增大可调整参数,“∨”减小可调整参数。•PRGMPRGM:编程键:编程键•当调速器处于停机状态时,用该键选择编程方式,在运行中,该键用于选择程序当调速器处于停机状态时,用该键选择编程方式,在运行中,该键用于选择程序监视方式。在程序监视方式中,能浏览所编制的程序但不能改变程序。监视方式。在程序监视方式中,能浏览所编制的程序但不能改变程序。•RUNRUN:运行键:运行键•从(从(CONTROLLINGPARAMETR/PUSHRUNorPRGMCONTROLLINGPARAMETR/PUSHRUNorPRGM)状态触发汽轮机)状态触发汽轮机运行即启动指令。运行即启动指令。•STOPSTOP:停机键:停机键•一旦给予确认,触发汽轮机控制停机(运行方式),能够通过服务方式设定值(在一旦给予确认,触发汽轮机控制停机(运行方式),能够通过服务方式设定值(在“键选择”下)来取消““键选择”下)来取消“STOP”STOP”指令。指令。RESET:复位键对运行方式的报警和停机作复位/清除。在停机后按该键还使得调速器返回到(CONTROLLINGPARAMETR/PUSHRUNorPRGM)状态。ALARM(F1):报警键当键的LED指示灯发亮时显示任何报警原因(最后/最新报警)。按下翻箭头(菱形键)显示另外的报警。OVERSPEEDTESTENABLE(F2)超速试验投入键允许转速基准高于最高控制转速给定值以进行电子或机械超速跳闸试验。F3(功能键):可编程功能键,用于可编程控制功能的投入或退出。F4(功能键):可编程功能键,用于可编程控制功能的投入或退出。O/NO:输入O/NO或退出1/YES:输入1/YES或投入。2/ACTRO(执行机构);输入2或显示执行机构位置(运行方式)3/CONT(控制参数):输入3或显示控制参数(运行方式),按“下翻箭头”键显示调速器的最后一次跳闸原因,达到的最高转速和就地/远程状态(如果使用的话)。4/CAS(串级):输入4或显示串级控制信息(运行方式)。5/RMT远程:输入5或显示远程转速给定值控制信息(运行方式)。6/LMTR(阀位限制器):输入6或显示阀位限制器信息。7/SPEED:输入7或显示转速控制信息(运行方式。8/AUX(辅助):输入8或显示辅助信息(运行方式)。9/KW(负荷):输入9或显示KW/负荷或第一级压力信息(运行方式)。CLEAR:清除键清除编程状态和运行状态下的输入值和使用调速器退出方式。ENTER:回车键在偏程方式下输入一个新值,在运行方式下允许输入具体的给定值。DYNAMICS(+/-):动态参数键在运行方式下访问控制执行机构位置的参数动态设定值。能够通过服务方式设定值(在“键选择”下)来禁止动态调整。该键还可以改变所输入值的符号。./(EXT/ADM:抽汽/补汽给键盘输入的数值加上小数点或显示抽汽补汽信息(运行方式)。EMERGENCYSHUTDOWNBUTTON:紧急停机按钮壳体面板上的大红色八角按钮。这是调速器的紧急停机按钮。三.调速器的安装505/505E调速器装在...
