完整版梅索尼兰MASONIELANSV-II阀门定位器调校步骤VIP免费

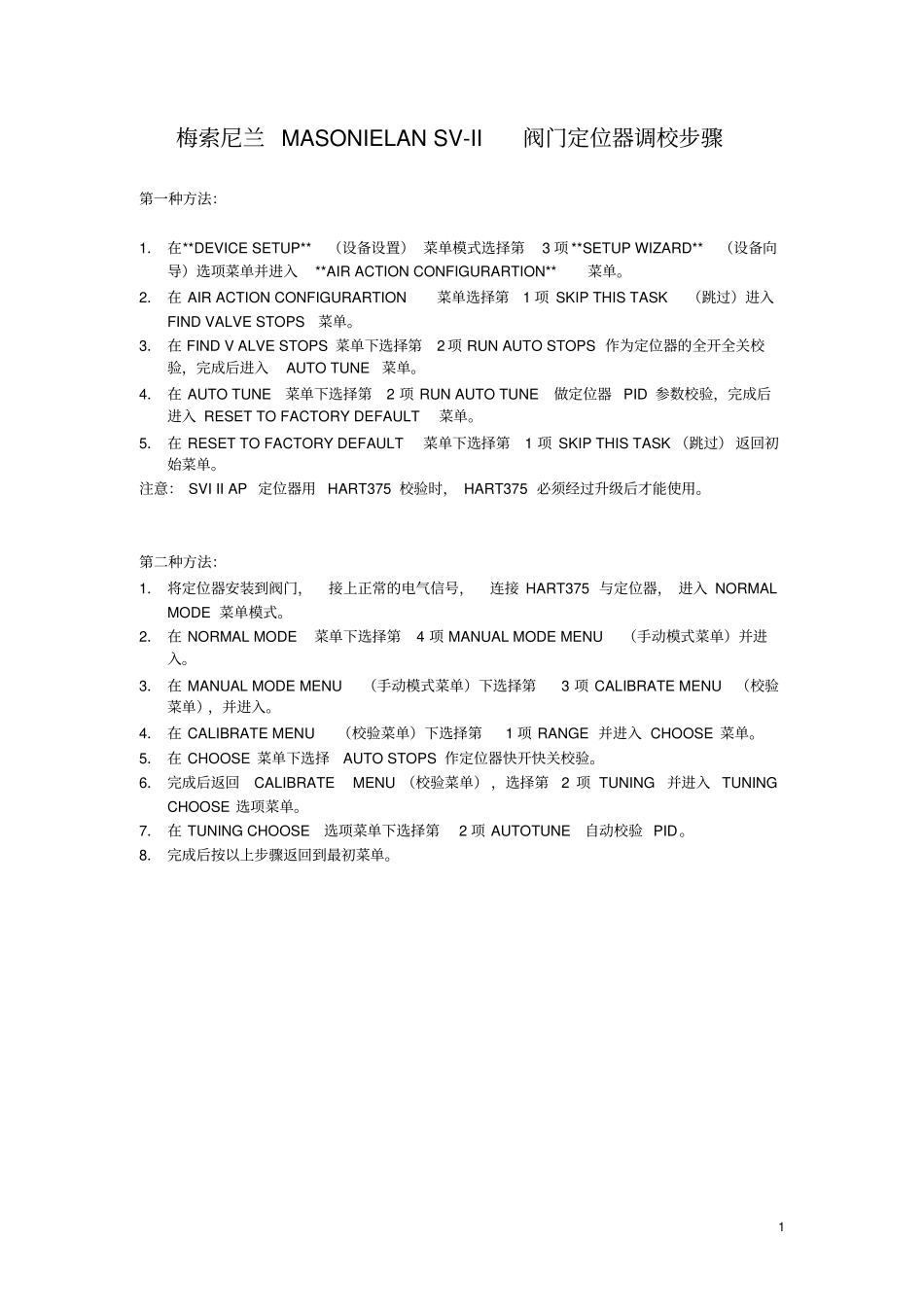

完整版梅索尼兰MASONIELANSV-II阀门定位器调校步骤_第1页
1/8

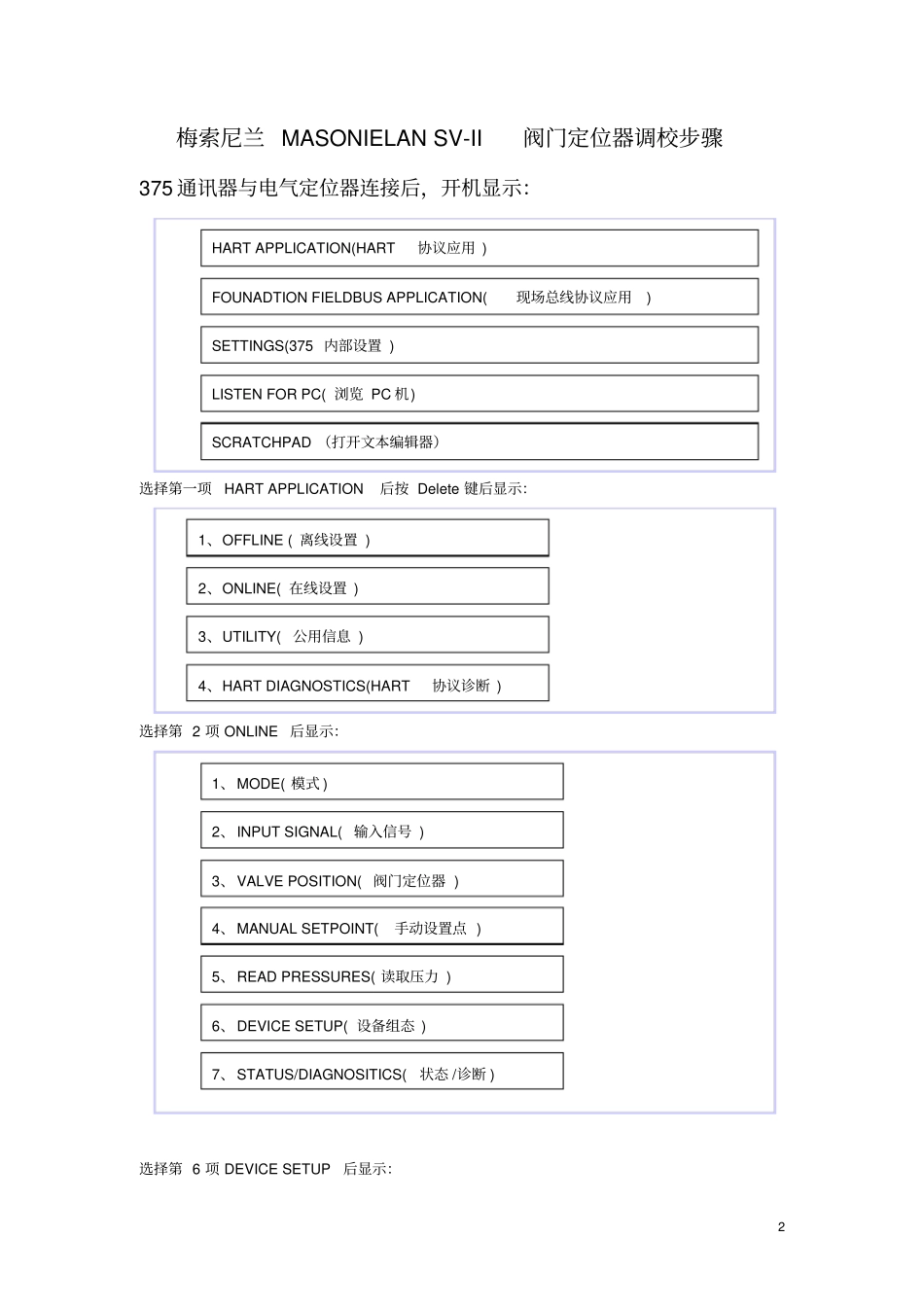

完整版梅索尼兰MASONIELANSV-II阀门定位器调校步骤_第2页
2/8

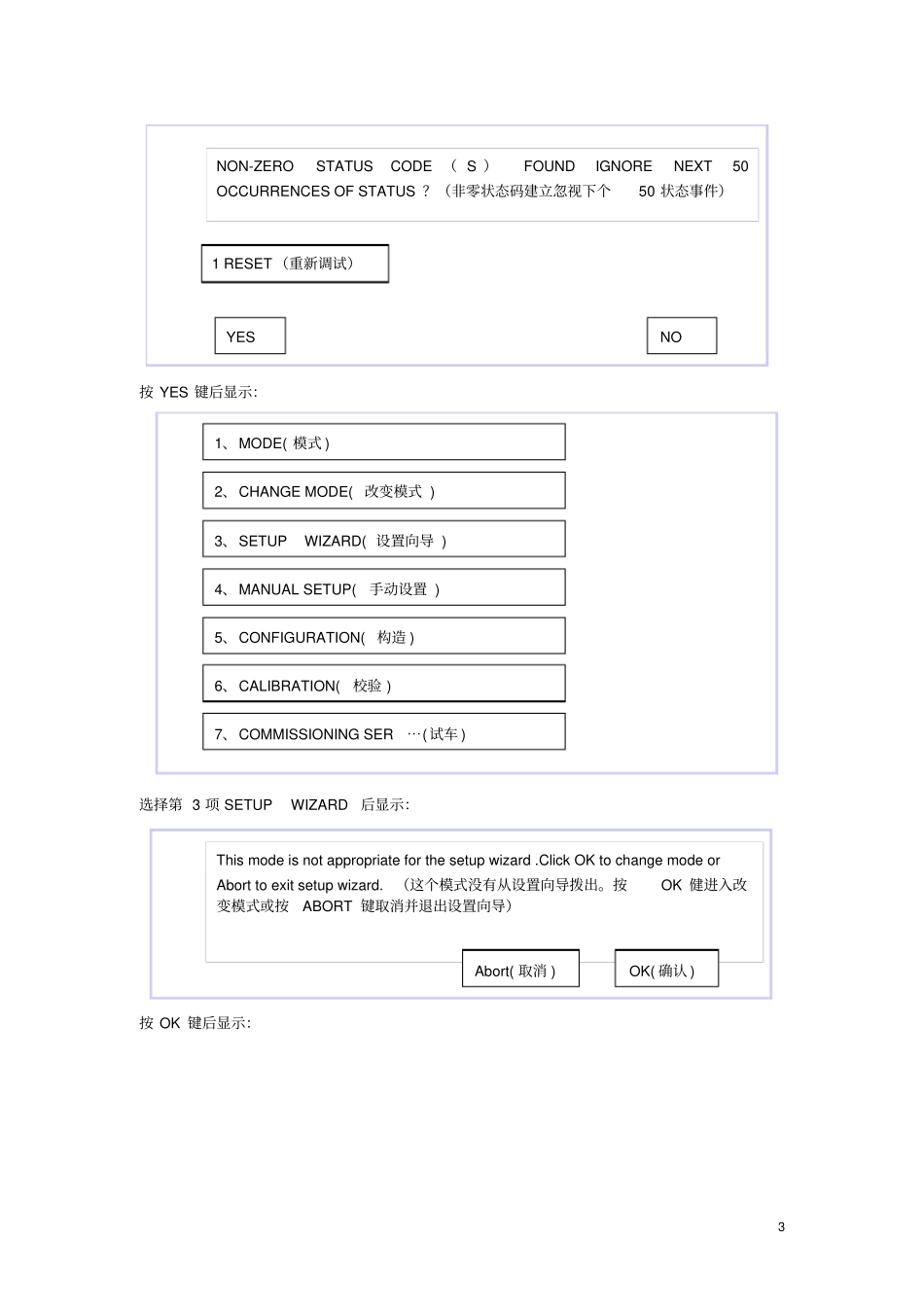

完整版梅索尼兰MASONIELANSV-II阀门定位器调校步骤_第3页
3/8
1 梅索尼兰 MASONIELAN SV-II阀门定位器调校步骤第一种方法:1. 在**DEVICE SETUP**(设备设置) 菜单模式选择第3 项 **SETUP WIZARD**(设备向导)选项菜单并进入**AIR ACTION CONFIGURARTION**菜单。2. 在 AIR ACTION CONFIGURARTION菜单选择第1 项 SKIP THIS TASK (跳过)进入FIND VALVE STOPS菜单。3. 在 FIND V ALVE STOPS 菜单下选择第2 项 RUN AUTO STOPS 作为定位器的全开全关校验,完成后进入AUTO TUNE菜单。4. 在 AUTO TUNE菜单下选择第2 项 RUN AUTO TUNE做定位器 PID 参数校验,完成后进入 RESET TO FACTORY DEFAULT 菜单。5. 在 RESET TO FACTORY DEFAULT 菜单下选择第1 项 SKIP THIS TASK (跳过) 返回初始菜单。注意: SVI II AP 定位器用 HART375 校验时, HART375 必须经过升级后才能使用。第二种方法:1. 将定位器安装到阀门,接上正常的电气信号,连接 HART375 与定位器, 进入 NORMAL MODE 菜单模式。2. 在 NORMAL MODE菜单下选择第4 项 MANUAL MODE MENU(手动模式菜单)并进入。3. 在 MANUAL MODE MENU(手动模式菜单)下选择第3 项 CALIBRATE MENU(校验菜单),并进入。4. 在 CALIBRATE MENU (校验菜单)下选择第1 项 RANGE 并进入 CHOOSE 菜单。5. 在 CHOOSE 菜单下选择AUTO STOPS 作定位器快开快关校验。6. 完成后返回CALIBRATE MENU (校验菜单) ,选择第2 项 TUNING并进入 TUNING CHOOSE 选项菜单。7. 在 TUNING CHOOSE选项菜单下选择第2 项 AUTOTUNE自动校验 PID。8. 完成后按以上步骤返回到最初菜单。2 梅索尼兰 MASONIELAN SV-II阀门定位器调校步骤375 通讯器与电气定位器连接后,开机显示:选择第一项HART APPLICATION后按 Delete 键后显示:选择第 2 项 ONLINE后显示:选择第 6 项 DEVICE SETUP后显示:HART APPLICATION(HART协议应用 ) FOUNADTION FIELDBUS APPLICATION(现场总线协议应用) SETTINGS(375 内部设置 ) LISTEN FOR PC( 浏览 PC 机) SCRATCHPAD (打开文本编辑器)1、MODE( 模式 ) 2、INPUT SIGNAL( 输入信号 ) 3、VALVE POSITION( 阀门定位器 ) 4、MANUAL SETPOINT(手动设置点 ) 5、READ PRESSURES( 读取压力 ) 6、DEVICE SETUP( 设备组态 ) 7、STATUS/DIAGNOSITICS(状态 /诊断 ) 1、OFFLINE ...
