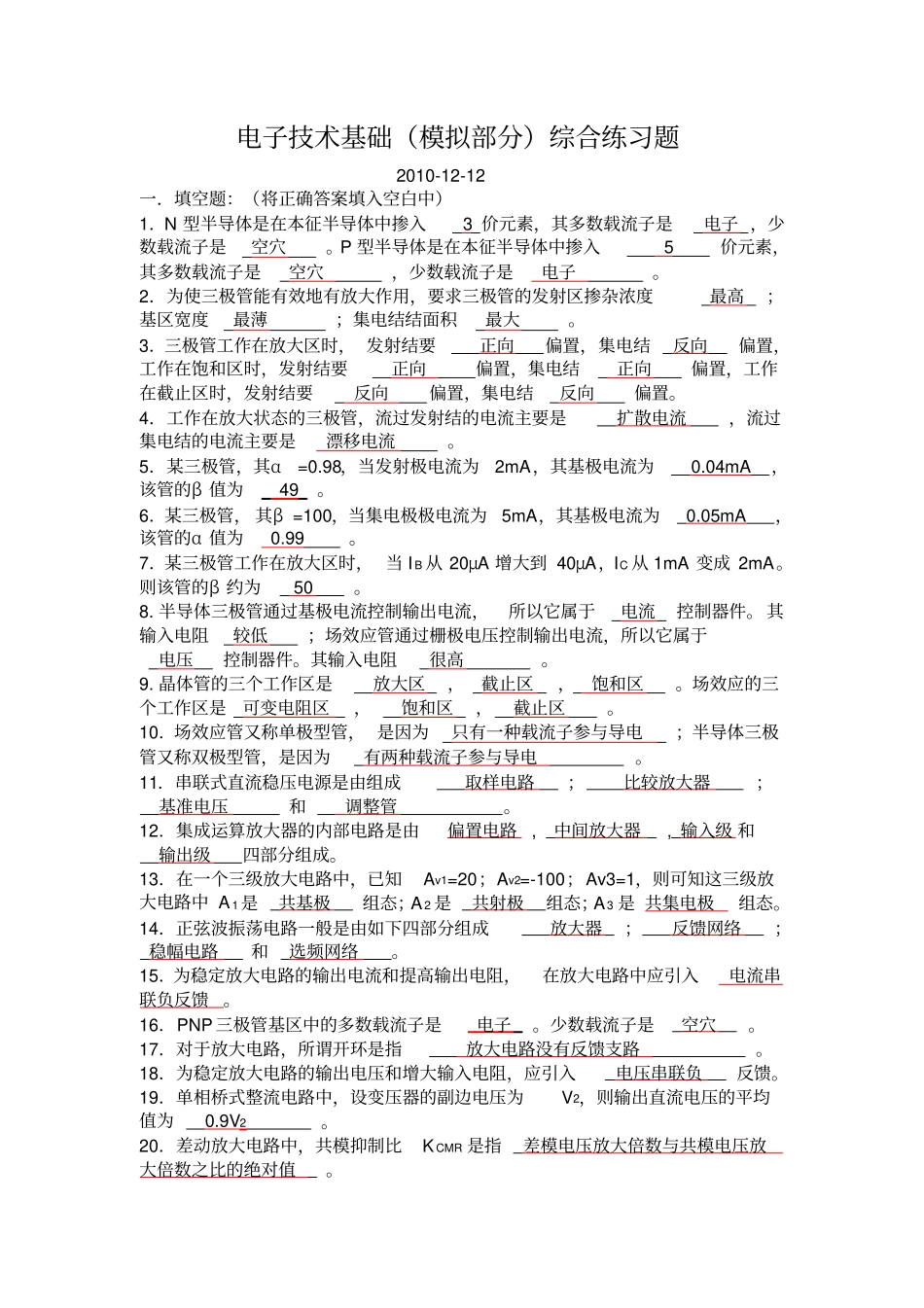

电子技术基础（模拟部分）综合练习题2010-12-12 一．填空题：（将正确答案填入空白中）1．N 型半导体是在本征半导体中掺入3 价元素，其多数载流子是电子 ，少数载流子是空穴。P 型半导体是在本征半导体中掺入5价元素，其多数载流子是空穴，少数载流子是电子。2．为使三极管能有效地有放大作用，要求三极管的发射区掺杂浓度最高；基区宽度最薄；集电结结面积最大。3．三极管工作在放大区时， 发射结要正向偏置，集电结反向偏置，工作在饱和区时，发射结要正向偏置，集电结正向偏置，工作在截止区时，发射结要反向偏置，集电结反向偏置。4．工作在放大状态的三极管，流过发射结的电流主要是扩散电流，流过集电结的电流主要是漂移电流。5．某三极管，其α=0.98，当发射极电流为2mA，其基极电流为0.04mA，该管的β 值为49。6．某三极管， 其β =100，当集电极极电流为5mA，其基极电流为0.05mA，该管的α 值为0.99。7．某三极管工作在放大区时， 当 I B 从 20μA 增大到 40μA，IC 从 1mA 变成 2mA。则该管的β 约为 50。8. 半导体三极管通过基极电流控制输出电流，所以它属于电流控制器件。 其输入电阻较低；场效应管通过栅极电压控制输出电流，所以它属于电压控制器件。其输入电阻很高。9. 晶体管的三个工作区是放大区，截止区，饱和区。场效应的三个工作区是可变电阻区，饱和区，截止区。10．场效应管又称单极型管， 是因为只有一种载流子参与导电；半导体三极管又称双极型管，是因为有两种载流子参与导电。11．串联式直流稳压电源是由组成取样电路；比较放大器；基准电压和调整管。12．集成运算放大器的内部电路是由偏置电路, 中间放大器, 输入级 和输出级四部分组成。13．在一个三级放大电路中，已知Av1=20；Av2=-100；Av3=1，则可知这三级放大电路中 A 1是共基极组态；A 2 是共射极组态；A 3 是 共集电极组态。14．正弦波振荡电路一般是由如下四部分组成放大器；反馈网络；稳幅电路和选频网络。15．为稳定放大电路的输出电流和提高输出电阻，在放大电路中应引入电流串联负反馈。16．PNP 三极管基区中的多数载流子是电子。少数载流子是空穴。17．对于放大电路，所谓开环是指放大电路没有反馈支路。18．为稳定放大电路的输出电压和增大输入电阻，应引入电压串联负反馈。19．单相桥式整流电路中，设变压器的副边电压为V2，则输出直流电压的平均值为0.9V2。20．差动放大电路中，共模抑制比K CMR 是指差模电压...
