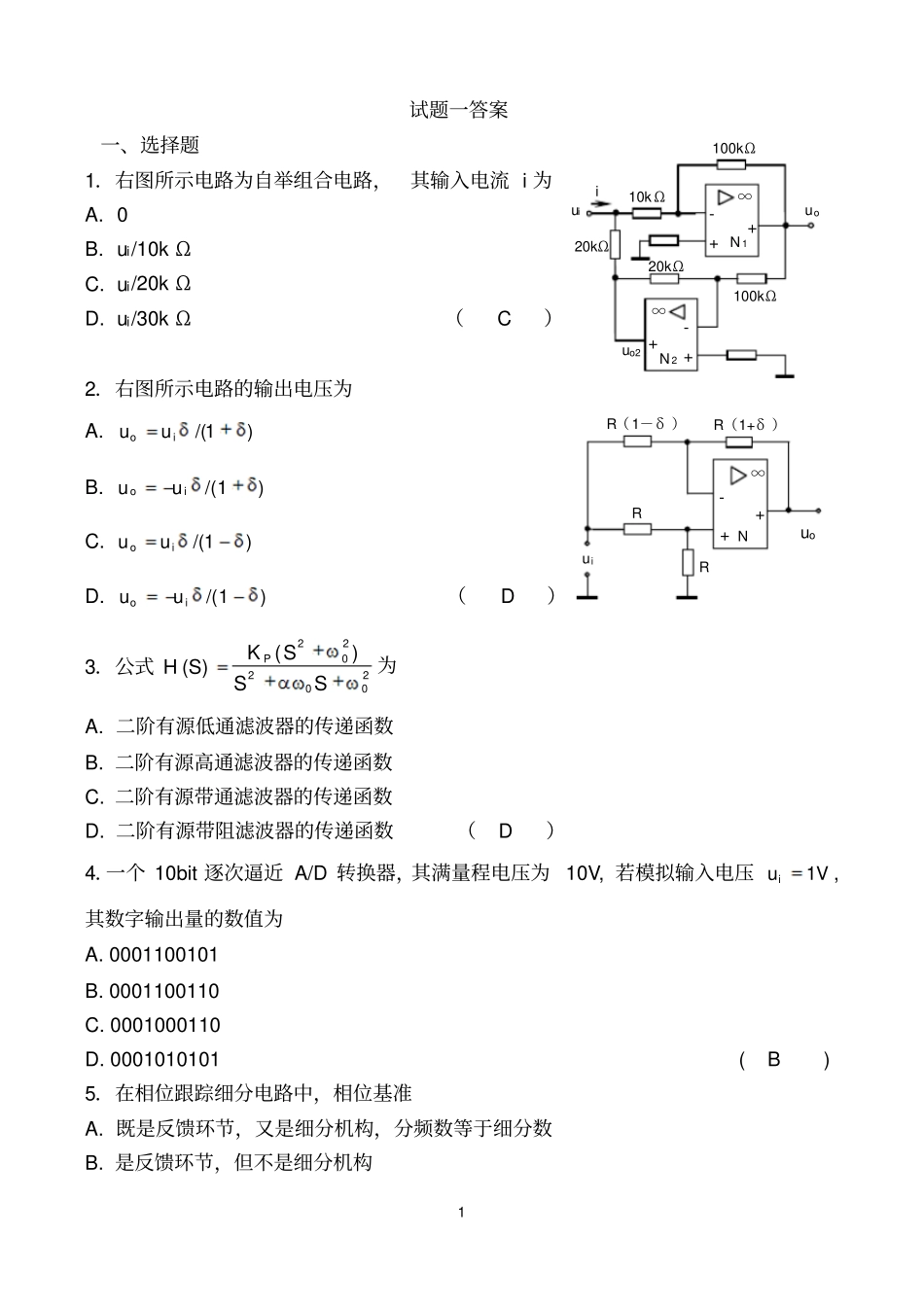

1 试题一答案一、选择题1．右图所示电路为自举组合电路，其输入电流 i 为A. 0 B. ui/10k ΩC. ui/20k ΩD. ui/30k Ω （C ）2．右图所示电路的输出电压为A. )1/(iouuB. )1/(iouuC. )1/(iouuD. )1/(iouu（D ）3．公式2002202)()(SSSKSHP为A. 二阶有源低通滤波器的传递函数B. 二阶有源高通滤波器的传递函数C. 二阶有源带通滤波器的传递函数D. 二阶有源带阻滤波器的传递函数（D ）4．一个 10bit 逐次逼近 A/D 转换器，其满量程电压为 10V, 若模拟输入电压V1iu,其数字输出量的数值为A. 0001100101 B. 0001100110 C. 0001000110 D. 0001010101 ( B ) 5．在相位跟踪细分电路中，相位基准A. 既是反馈环节，又是细分机构，分频数等于细分数B. 是反馈环节，但不是细分机构uoui10k Ωi uo2 20kΩ100kΩ20kΩ∞-++N 1 ∞-++100kΩN 2 uoRR（1+δ ）R（ 1－ δ ）uiR∞-++N 2 C. 是细分机构，且分频数等于细分数，但不是反馈环节D. 既是反馈环节，又是细分机构，细分数是分频数的2 倍( A ) 6．右图是晶体管三相桥式逆变器，对其特点的叙述哪一个是不正确的A. 每一相上桥臂晶体管与下桥臂晶体管各导通 1200B. 上、下桥臂晶体管导通状态互相间隔600C. 各相之间相位差为1200D. 换流只能在上下桥臂间进行（D ）7．在 PWM 功率转换电路中，有制动工作状态和不可逆的意思是A. 电路不能提供电动机电枢的反相电流和反相电压B. 电路能提供电动机电枢的反相电流但不能提供反相电压C. 电路不能提供电动机电枢的反相电流但能提供反向电压D. 电路既能提供电动机电枢的反相电流又能提供反相电压( B ) 8．晶闸管的关断条件是A. 阳极接低电平，阴极接高电平B. 阳极与阴极之间的电流小于其维持电流C. 阳极接低电平，阴极也接低电平D. 与阳极和阴极电压无关，仅需门极电压接低电平( B ) 二、简答题1．什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。答：隔离放大电路是指电源、输入放大器及输出放大器没有公共端，即不共地。光耦合隔离放大电路的基本原理如图所示，它是通过中间的一个光电隔离器将输入与输出放大器隔开的，这样可提高抗干扰能力。～MV D3 EC1V D1 V D5 V 5 V 3 V 1 V 4 V D4 V 6 V D6 V 2 V D2 3 t x O t O uuO t 2．什么是双边带调幅？请写出其数学表达式，并画出其波形。答：双边带调幅是在调幅信号中， 将载波信...
