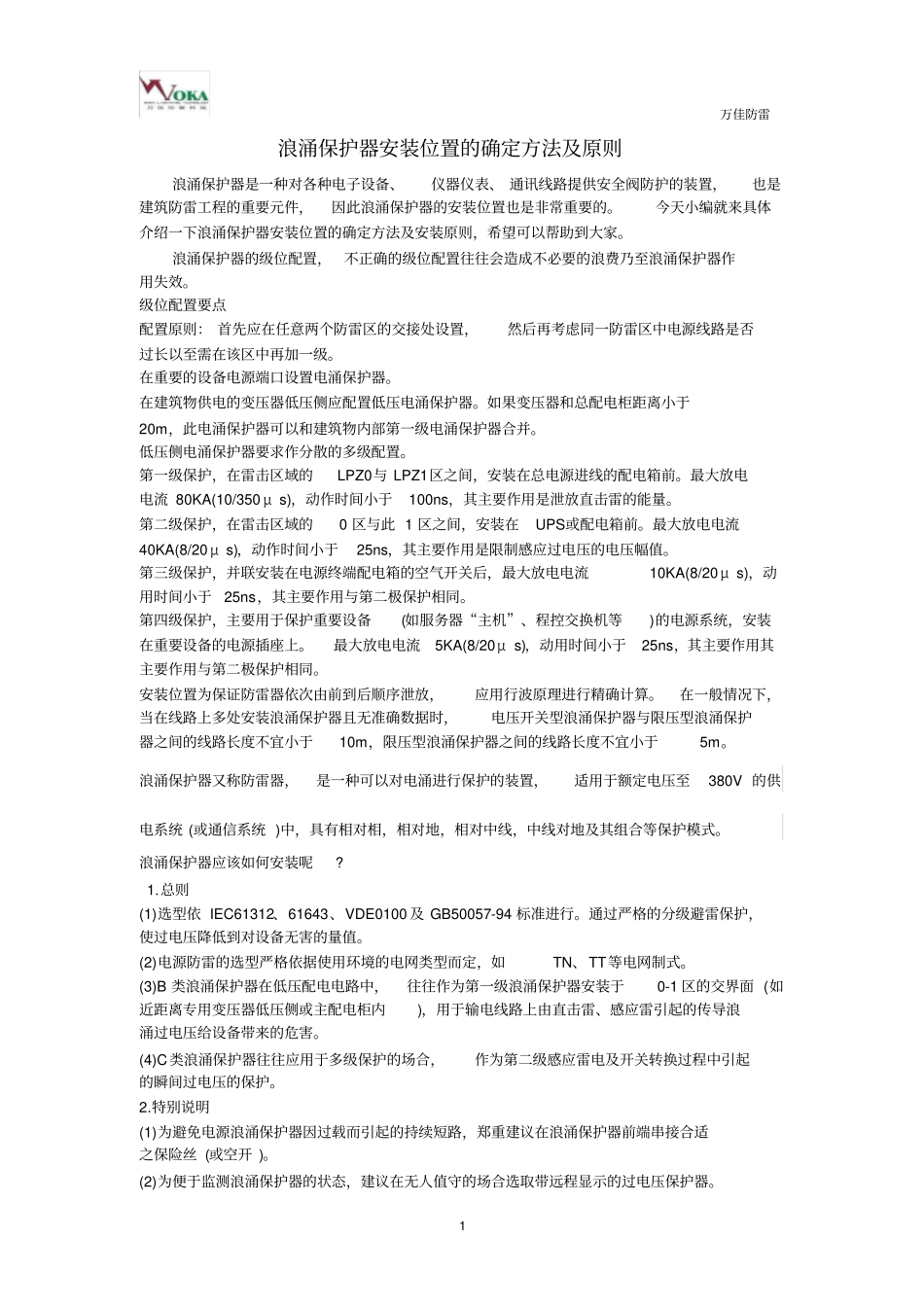

万佳防雷1 浪涌保护器安装位置的确定方法及原则浪涌保护器是一种对各种电子设备、仪器仪表、 通讯线路提供安全阀防护的装置,也是建筑防雷工程的重要元件,因此浪涌保护器的安装位置也是非常重要的。今天小编就来具体介绍一下浪涌保护器安装位置的确定方法及安装原则,希望可以帮助到大家。浪涌保护器的级位配置,不正确的级位配置往往会造成不必要的浪费乃至浪涌保护器作用失效。级位配置要点配置原则: 首先应在任意两个防雷区的交接处设置,然后再考虑同一防雷区中电源线路是否过长以至需在该区中再加一级。在重要的设备电源端口设置电涌保护器。在建筑物供电的变压器低压侧应配置低压电涌保护器。如果变压器和总配电柜距离小于20m,此电涌保护器可以和建筑物内部第一级电涌保护器合并。低压侧电涌保护器要求作分散的多级配置。第一级保护,在雷击区域的LPZ0与 LPZ1区之间,安装在总电源进线的配电箱前。最大放电电流 80KA(10/350 μ s),动作时间小于100ns,其主要作用是泄放直击雷的能量。第二级保护,在雷击区域的0 区与此 1 区之间,安装在UPS或配电箱前。最大放电电流40KA(8/20μ s),动作时间小于25ns,其主要作用是限制感应过电压的电压幅值。第三级保护,并联安装在电源终端配电箱的空气开关后,最大放电电流10KA(8/20μ s),动用时间小于25ns,其主要作用与第二极保护相同。第四级保护,主要用于保护重要设备(如服务器“主机”、程控交换机等)的电源系统,安装在重要设备的电源插座上。最大放电电流5KA(8/20μ s),动用时间小于25ns,其主要作用其主要作用与第二极保护相同。安装位置为保证防雷器依次由前到后顺序泄放,应用行波原理进行精确计算。在一般情况下,当在线路上多处安装浪涌保护器且无准确数据时,电压开关型浪涌保护器与限压型浪涌保护器之间的线路长度不宜小于10m,限压型浪涌保护器之间的线路长度不宜小于5m。浪涌保护器又称防雷器,是一种可以对电涌进行保护的装置,适用于额定电压至380V 的供电系统 (或通信系统 )中,具有相对相,相对地,相对中线,中线对地及其组合等保护模式。浪涌保护器应该如何安装呢? 1.总则(1)选型依 IEC61312、61643、VDE0100 及 GB50057-94 标准进行。通过严格的分级避雷保护,使过电压降低到对设备无害的量值。(2)电源防雷的选型严格依据使用环境的电网类型而定,如TN、TT等电网制式。(3)B 类浪涌保护器在低压配电电路中,往往作为第一级浪涌保护器安装于0-1 区的...
