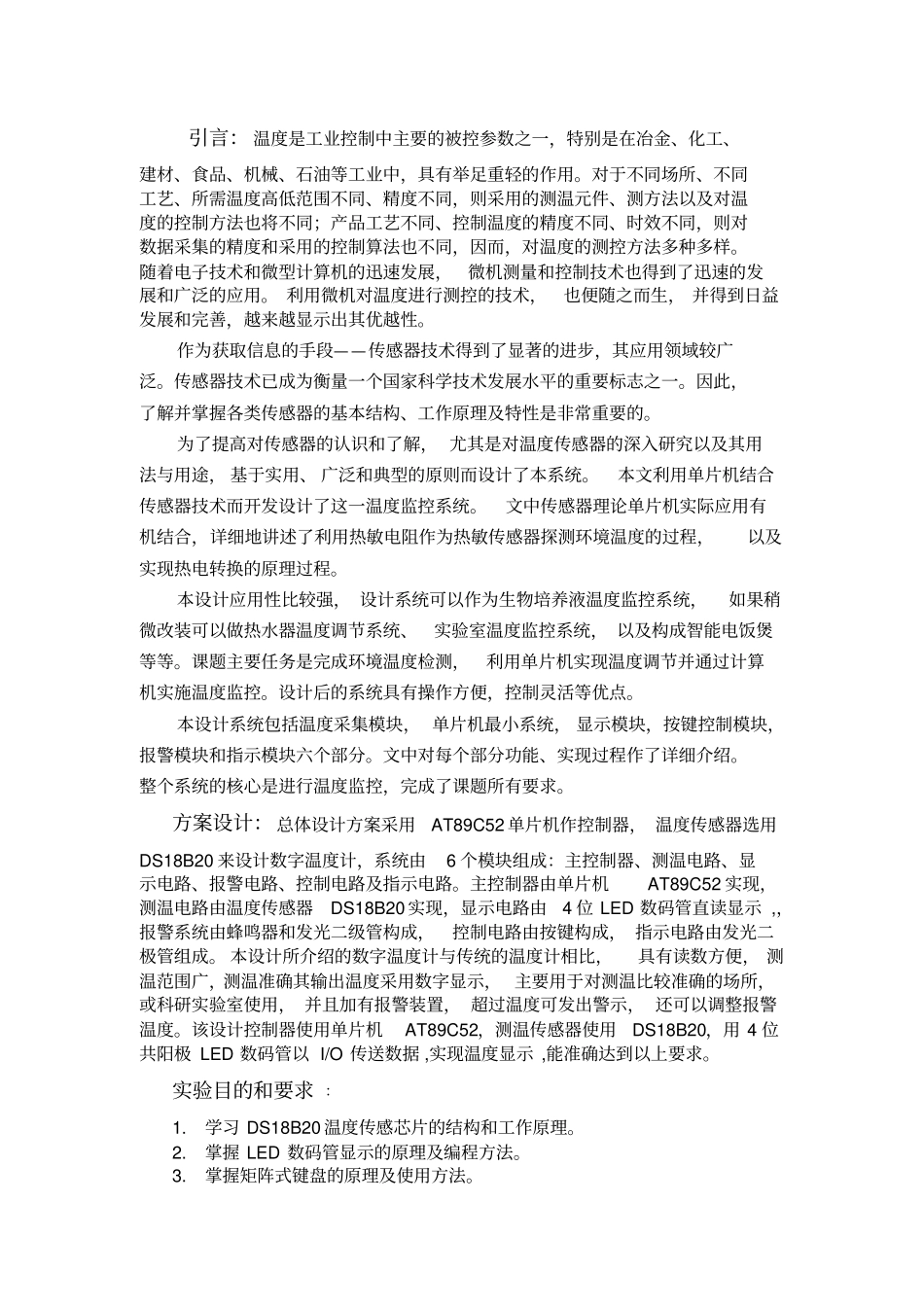

温度监控系统设计引言： 温度是工业控制中主要的被控参数之一，特别是在冶金、化工、建材、食品、机械、石油等工业中，具有举足重轻的作用。对于不同场所、不同工艺、所需温度高低范围不同、精度不同，则采用的测温元件、测方法以及对温度的控制方法也将不同；产品工艺不同、控制温度的精度不同、时效不同，则对数据采集的精度和采用的控制算法也不同，因而，对温度的测控方法多种多样。随着电子技术和微型计算机的迅速发展，微机测量和控制技术也得到了迅速的发展和广泛的应用。 利用微机对温度进行测控的技术，也便随之而生， 并得到日益发展和完善，越来越显示出其优越性。作为获取信息的手段——传感器技术得到了显著的进步，其应用领域较广泛。传感器技术已成为衡量一个国家科学技术发展水平的重要标志之一。因此，了解并掌握各类传感器的基本结构、工作原理及特性是非常重要的。为了提高对传感器的认识和了解， 尤其是对温度传感器的深入研究以及其用法与用途， 基于实用、 广泛和典型的原则而设计了本系统。本文利用单片机结合传感器技术而开发设计了这一温度监控系统。文中传感器理论单片机实际应用有机结合，详细地讲述了利用热敏电阻作为热敏传感器探测环境温度的过程，以及实现热电转换的原理过程。本设计应用性比较强， 设计系统可以作为生物培养液温度监控系统，如果稍微改装可以做热水器温度调节系统、实验室温度监控系统， 以及构成智能电饭煲等等。课题主要任务是完成环境温度检测，利用单片机实现温度调节并通过计算机实施温度监控。设计后的系统具有操作方便，控制灵活等优点。本设计系统包括温度采集模块， 单片机最小系统， 显示模块，按键控制模块，报警模块和指示模块六个部分。文中对每个部分功能、实现过程作了详细介绍。整个系统的核心是进行温度监控，完成了课题所有要求。方案设计： 总体设计方案采用AT89C52 单片机作控制器， 温度传感器选用DS18B20 来设计数字温度计，系统由6 个模块组成：主控制器、测温电路、显示电路、报警电路、控制电路及指示电路。主控制器由单片机AT89C52 实现，测温电路由温度传感器DS18B20 实现，显示电路由4 位 LED 数码管直读显示 ,，报警系统由蜂鸣器和发光二级管构成，控制电路由按键构成， 指示电路由发光二极管组成。 本设计所介绍的数字温度计与传统的温度计相比，具有读数方便， 测温范围广，测温准确其输出温度采用数字显示， 主要用于对测温比较准确的...
