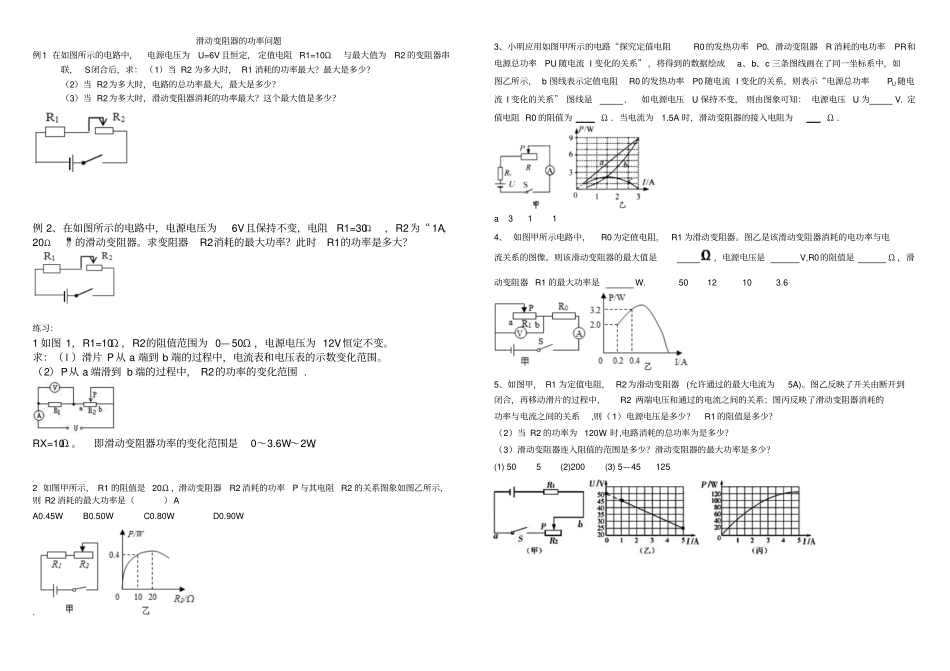

滑动变阻器的功率问题例1 在如图所示的电路中,电源电压为U=6V 且恒定, 定值电阻 R1=10Ω与最大值为R2 的变阻器串联, S闭合后,求: (1)当 R2 为多大时, R1 消耗的功率最大?最大是多少?(2)当 R2为多大时,电路的总功率最大,最大是多少?(3)当 R2为多大时,滑动变阻器消耗的功率最大?这个最大值是多少?例 2、在如图所示的电路中,电源电压为6V且保持不变,电阻R1=30Ω,R2为“ 1A,20Ω的滑动变阻器。求变阻器R2消耗的最大功率?此时R1的功率是多大?练习:1 如图 1,R1=10Ω ,R2的阻值范围为 0— 50Ω ,电源电压为 12V恒定不变。求:( l )滑片 P 从 a 端到 b 端的过程中,电流表和电压表的示数变化范围。(2)P从 a 端滑到 b 端的过程中, R2的功率的变化范围 . RX=10Ω 。即滑动变阻器功率的变化范围是0~3.6W~2W。2 如图甲所示, R1 的阻值是 20Ω ,滑动变阻器R2 消耗的功率P 与其电阻 R2 的关系图象如图乙所示,则 R2 消耗的最大功率是()A A0.45W B0.50W C0.80W D0.90W .3、小明应用如图甲所示的电路“探究定值电阻R0的发热功率P0、滑动变阻器R 消耗的电功率PR和电源总功率PU 随电流 I 变化的关系” ,将得到的数据绘成a、b、c 三条图线画在了同一坐标系中,如图乙所示, b 图线表示定值电阻R0 的发热功率P0 随电流 I 变化的关系,则表示“电源总功率PU 随电流 I 变化的关系” 图线是.如电源电压U 保持不变, 则由图象可知: 电源电压 U 为V.定值电阻 R0 的阻值为Ω .当电流为1.5A 时,滑动变阻器的接入电阻为Ω .a 3 1 1 4、 如图甲所示电路中,R0为定值电阻, R1 为滑动变阻器。图乙是该滑动变阻器消耗的电功率与电流关系的图像。则该滑动变阻器的最大值是,电源电压是V,R0的阻值是Ω ,滑动变阻器 R1 的最大功率是W. 50 12 10 3.6 5、如图甲, R1 为定值电阻, R2为滑动变阻器 (允许通过的最大电流为5A)。图乙反映了开关由断开到闭合,再移动滑片的过程中,R2 两端电压和通过的电流之间的关系;图丙反映了滑动变阻器消耗的功率与电流之间的关系,则( 1)电源电压是多少?R1 的阻值是多少?(2)当 R2 的功率为 120W 时,电路消耗的总功率为是多少?(3)滑动变阻器连入阻值的范围是多少?滑动变阻器的最大功率是多少?(1) 50 5 (2)200 (3) 5—45 125
