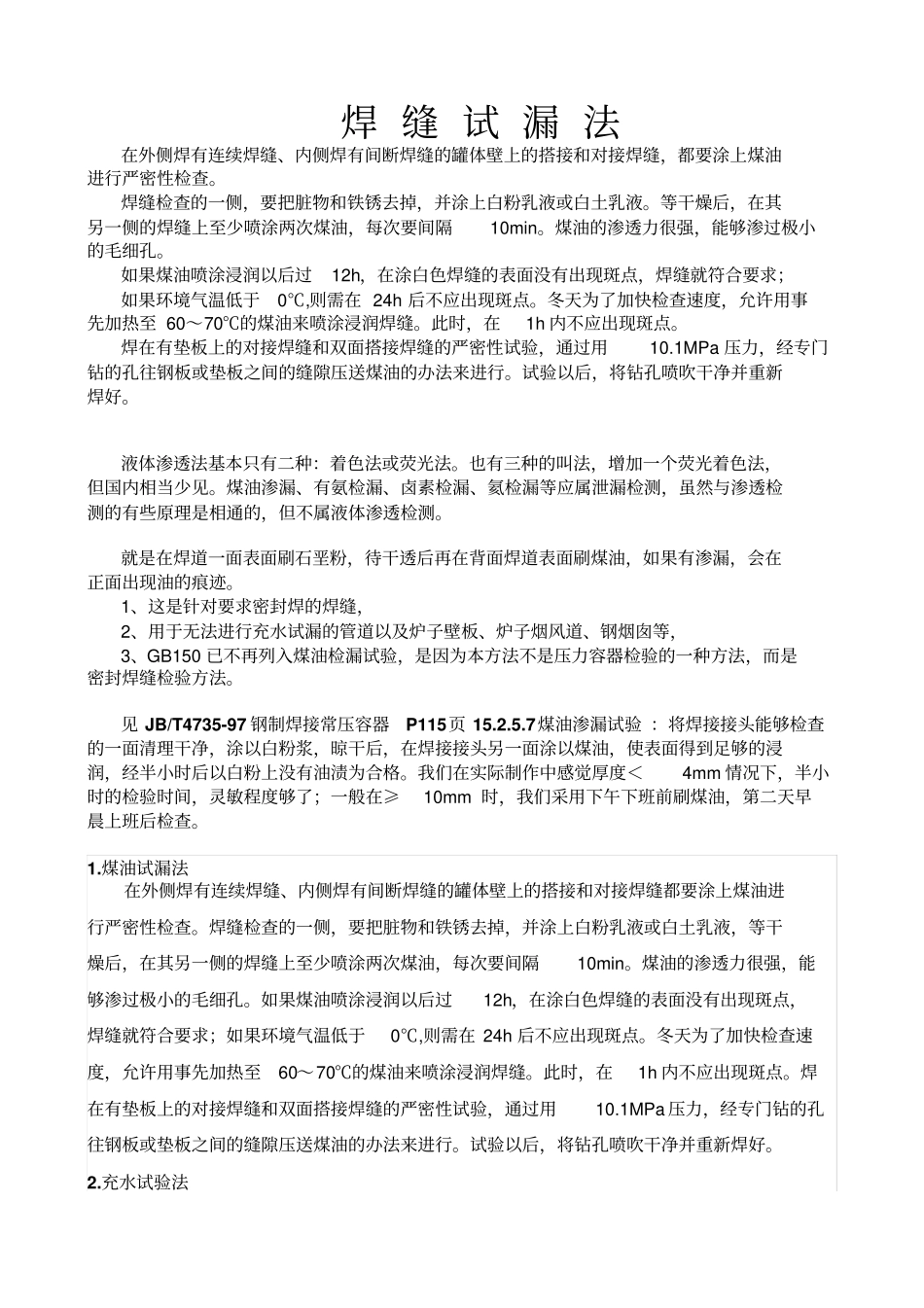

焊 缝 试 漏 法在外侧焊有连续焊缝、内侧焊有间断焊缝的罐体壁上的搭接和对接焊缝，都要涂上煤油进行严密性检查。焊缝检查的一侧，要把脏物和铁锈去掉，并涂上白粉乳液或白土乳液。等干燥后，在其另一侧的焊缝上至少喷涂两次煤油，每次要间隔10min。煤油的渗透力很强，能够渗过极小的毛细孔。如果煤油喷涂浸润以后过12h，在涂白色焊缝的表面没有出现斑点，焊缝就符合要求；如果环境气温低于0℃,则需在 24h 后不应出现斑点。冬天为了加快检查速度，允许用事先加热至 60～70℃的煤油来喷涂浸润焊缝。此时，在1h 内不应出现斑点。焊在有垫板上的对接焊缝和双面搭接焊缝的严密性试验，通过用10.1MPa 压力，经专门钻的孔往钢板或垫板之间的缝隙压送煤油的办法来进行。试验以后，将钻孔喷吹干净并重新焊好。液体渗透法基本只有二种：着色法或荧光法。也有三种的叫法，增加一个荧光着色法，但国内相当少见。煤油渗漏、有氨检漏、卤素检漏、氦检漏等应属泄漏检测，虽然与渗透检测的有些原理是相通的，但不属液体渗透检测。就是在焊道一面表面刷石垩粉，待干透后再在背面焊道表面刷煤油，如果有渗漏，会在正面出现油的痕迹。1、这是针对要求密封焊的焊缝，2、用于无法进行充水试漏的管道以及炉子壁板、炉子烟风道、钢烟囱等，3、GB150 已不再列入煤油检漏试验，是因为本方法不是压力容器检验的一种方法，而是密封焊缝检验方法。见 JB/T4735-97 钢制焊接常压容器P115页 15.2.5.7煤油渗漏试验 ：将焊接接头能够检查的一面清理干净，涂以白粉浆，晾干后，在焊接接头另一面涂以煤油，使表面得到足够的浸润，经半小时后以白粉上没有油渍为合格。我们在实际制作中感觉厚度＜4mm 情况下，半小时的检验时间，灵敏程度够了；一般在≥10mm 时，我们采用下午下班前刷煤油，第二天早晨上班后检查。1.煤油试漏法在外侧焊有连续焊缝、内侧焊有间断焊缝的罐体壁上的搭接和对接焊缝都要涂上煤油进行严密性检查。焊缝检查的一侧，要把脏物和铁锈去掉，并涂上白粉乳液或白土乳液，等干燥后，在其另一侧的焊缝上至少喷涂两次煤油，每次要间隔10min。煤油的渗透力很强，能够渗过极小的毛细孔。如果煤油喷涂浸润以后过12h，在涂白色焊缝的表面没有出现斑点，焊缝就符合要求；如果环境气温低于0℃,则需在 24h 后不应出现斑点。冬天为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。此时，在1h 内不应出现斑点。焊在有垫板上的对接焊缝和双面搭...
