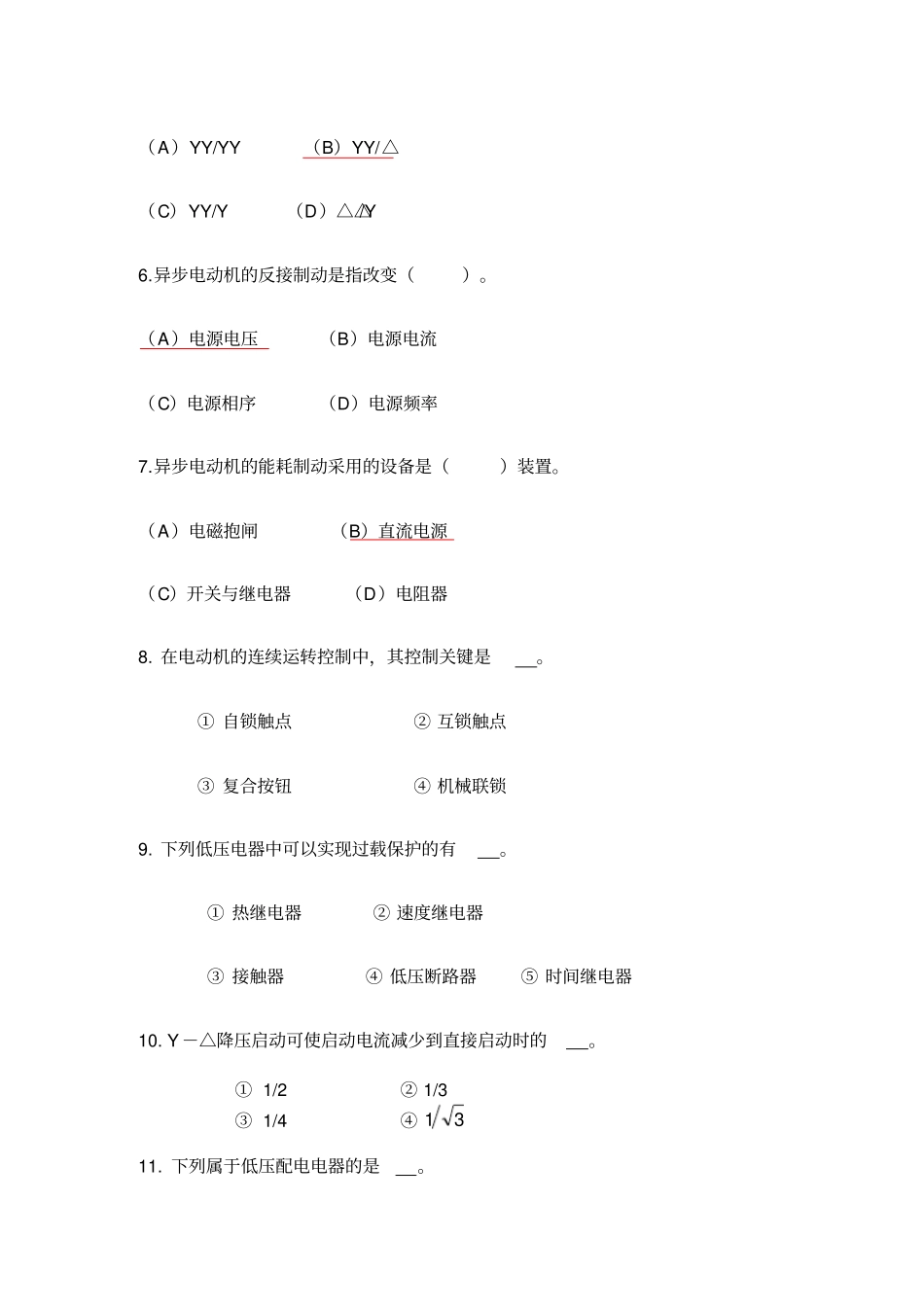

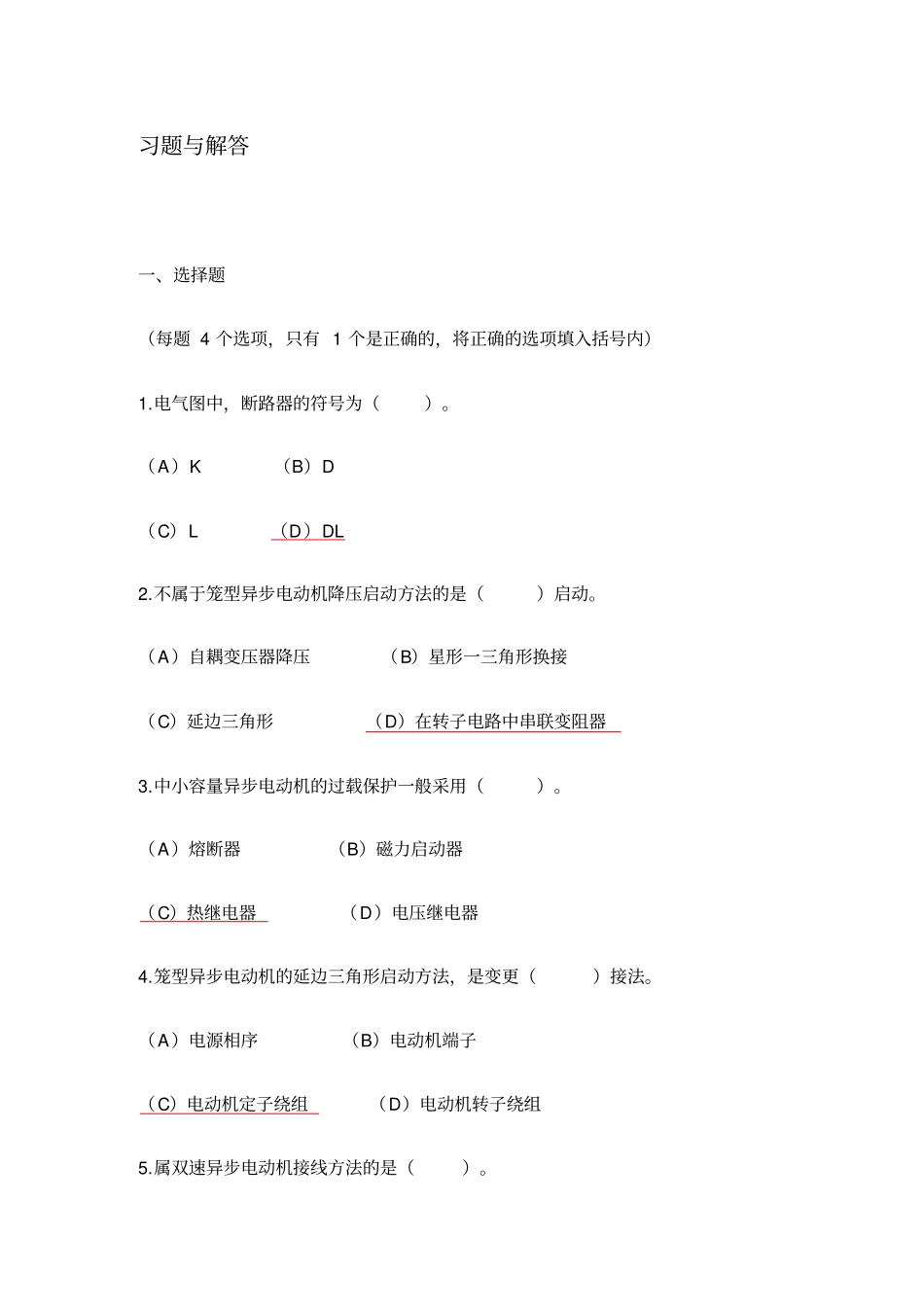

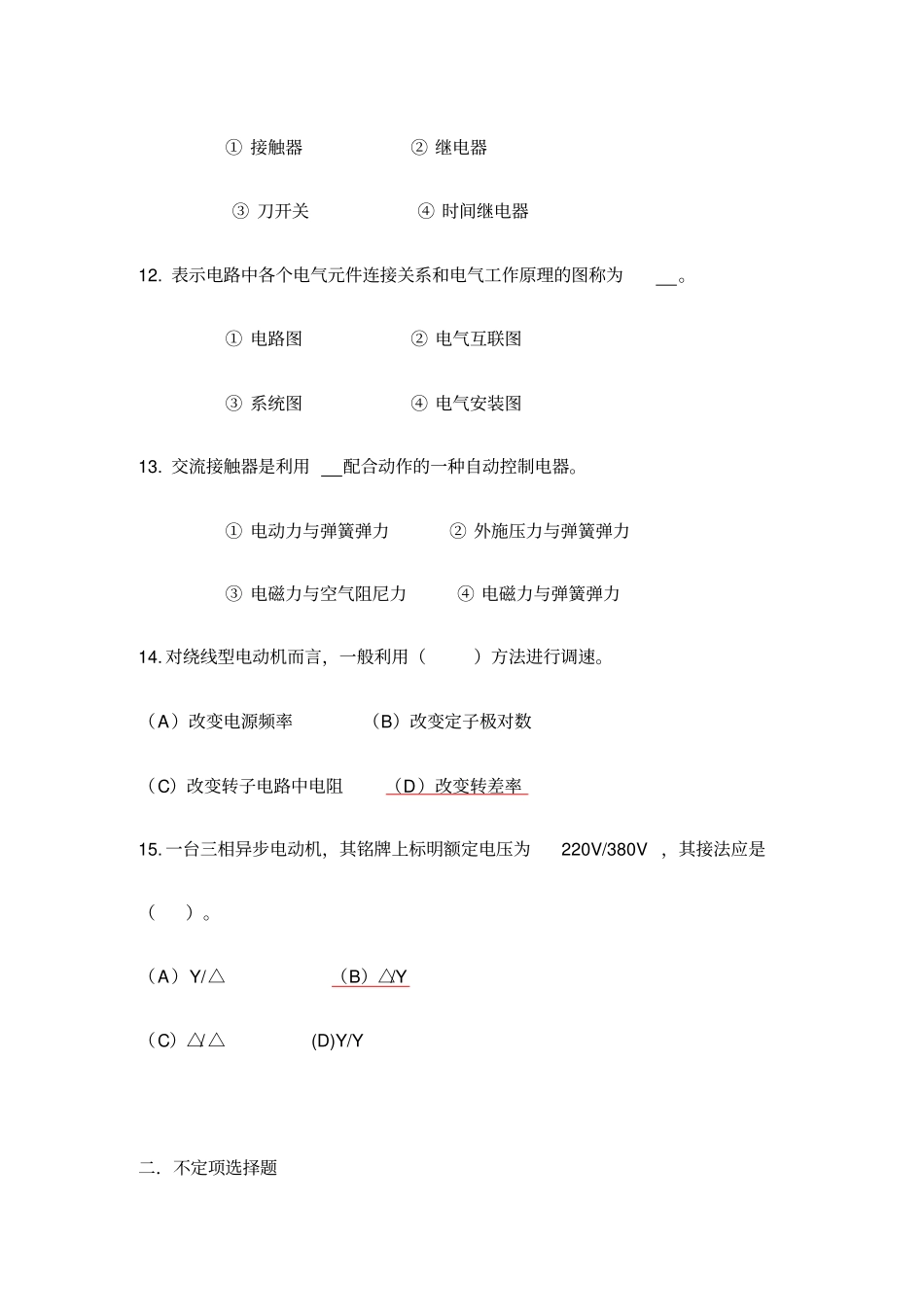

习题与解答一、选择题（每题 4 个选项，只有 1 个是正确的，将正确的选项填入括号内）1.电气图中，断路器的符号为（）。（A）K （B）D （C）L （D）DL2.不属于笼型异步电动机降压启动方法的是（）启动。（A）自耦变压器降压（B）星形一三角形换接（C）延边三角形（D）在转子电路中串联变阻器3.中小容量异步电动机的过载保护一般采用（）。（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器4.笼型异步电动机的延边三角形启动方法，是变更（）接法。（A）电源相序（B）电动机端子（C）电动机定子绕组（D）电动机转子绕组5.属双速异步电动机接线方法的是（）。（A）YY/YY （B）YY/△（C）YY/Y （D）△△/Y 6.异步电动机的反接制动是指改变（）。（A）电源电压（B）电源电流（C）电源相序（D）电源频率7.异步电动机的能耗制动采用的设备是（）装置。（A）电磁抱闸（B）直流电源（C）开关与继电器（D）电阻器8. 在电动机的连续运转控制中，其控制关键是。① 自锁触点② 互锁触点③ 复合按钮④ 机械联锁9. 下列低压电器中可以实现过载保护的有。① 热继电器② 速度继电器③ 接触器④ 低压断路器⑤ 时间继电器10. Y －△降压启动可使启动电流减少到直接启动时的。① 1/2 ② 1/3 ③ 1/4 ④3111. 下列属于低压配电电器的是。① 接触器② 继电器③ 刀开关④ 时间继电器12. 表示电路中各个电气元件连接关系和电气工作原理的图称为。① 电路图② 电气互联图③ 系统图④ 电气安装图13. 交流接触器是利用配合动作的一种自动控制电器。① 电动力与弹簧弹力② 外施压力与弹簧弹力③ 电磁力与空气阻尼力④ 电磁力与弹簧弹力14. 对绕线型电动机而言，一般利用（）方法进行调速。（A）改变电源频率（B）改变定子极对数（C）改变转子电路中电阻（D）改变转差率15. 一台三相异步电动机，其铭牌上标明额定电压为220V/380V ，其接法应是（）。（A）Y/△（B）△/Y（C）△/ △ (D)Y/Y 二．不定项选择题1. 低压断路器具有保护。① 短路② 过载③ 过电压④ 欠电流⑤ 失压、欠压2. 下列属于低压控制电器的是。① 接触器② 按钮③ 转换开关④ 继电器⑤ 刀开关3. 在三相笼式电动机的正反转控制电路中，为了避免主电路的电源两相短路采取的措施是。① 自锁② 互锁③ 接触器④ 热继电器4. 在三相笼式异步电动机的Y- △起动控制电路中，电动机定子绕组接为Y 型是为了实现电动机的起动。① 降压② 升...
