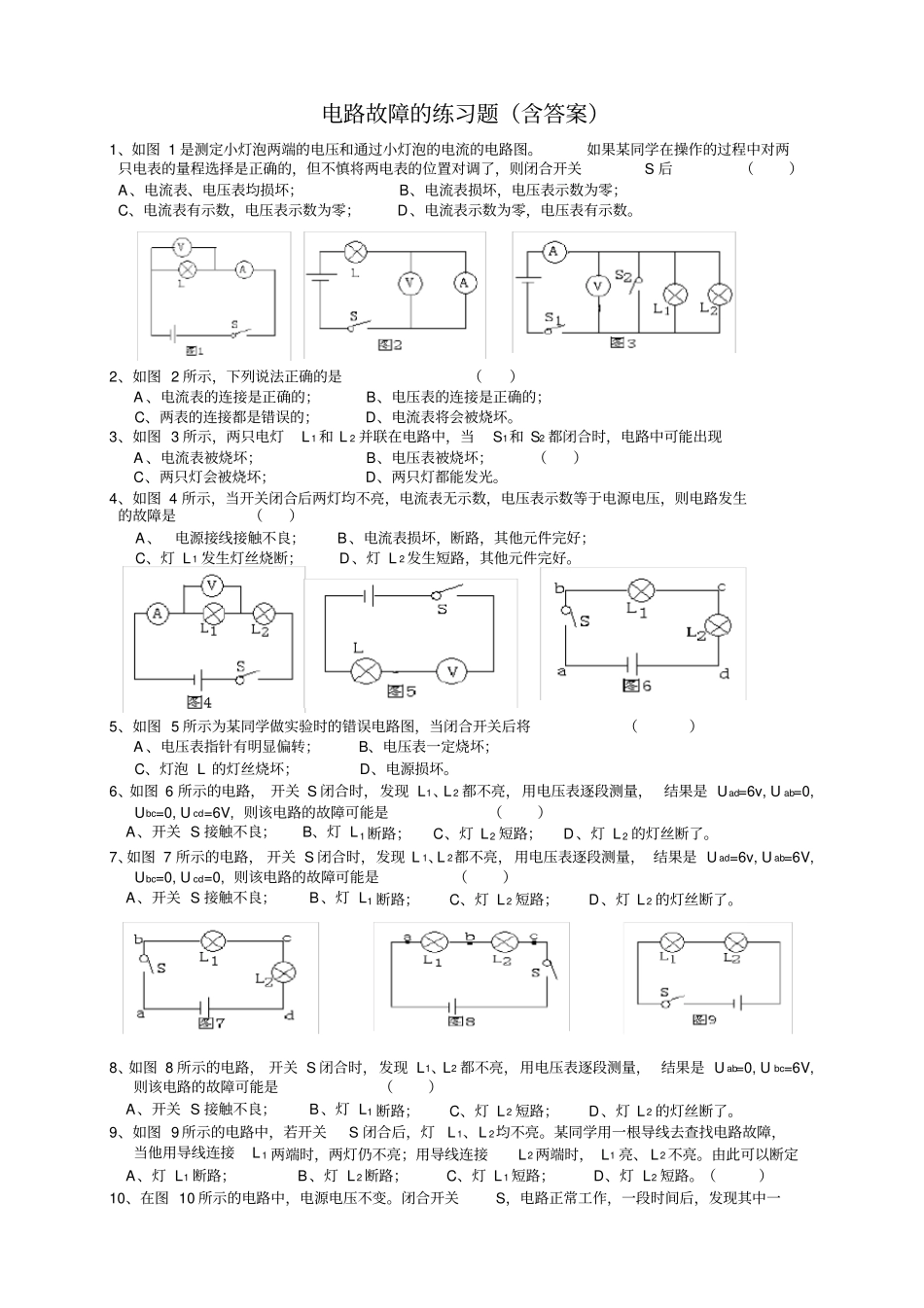

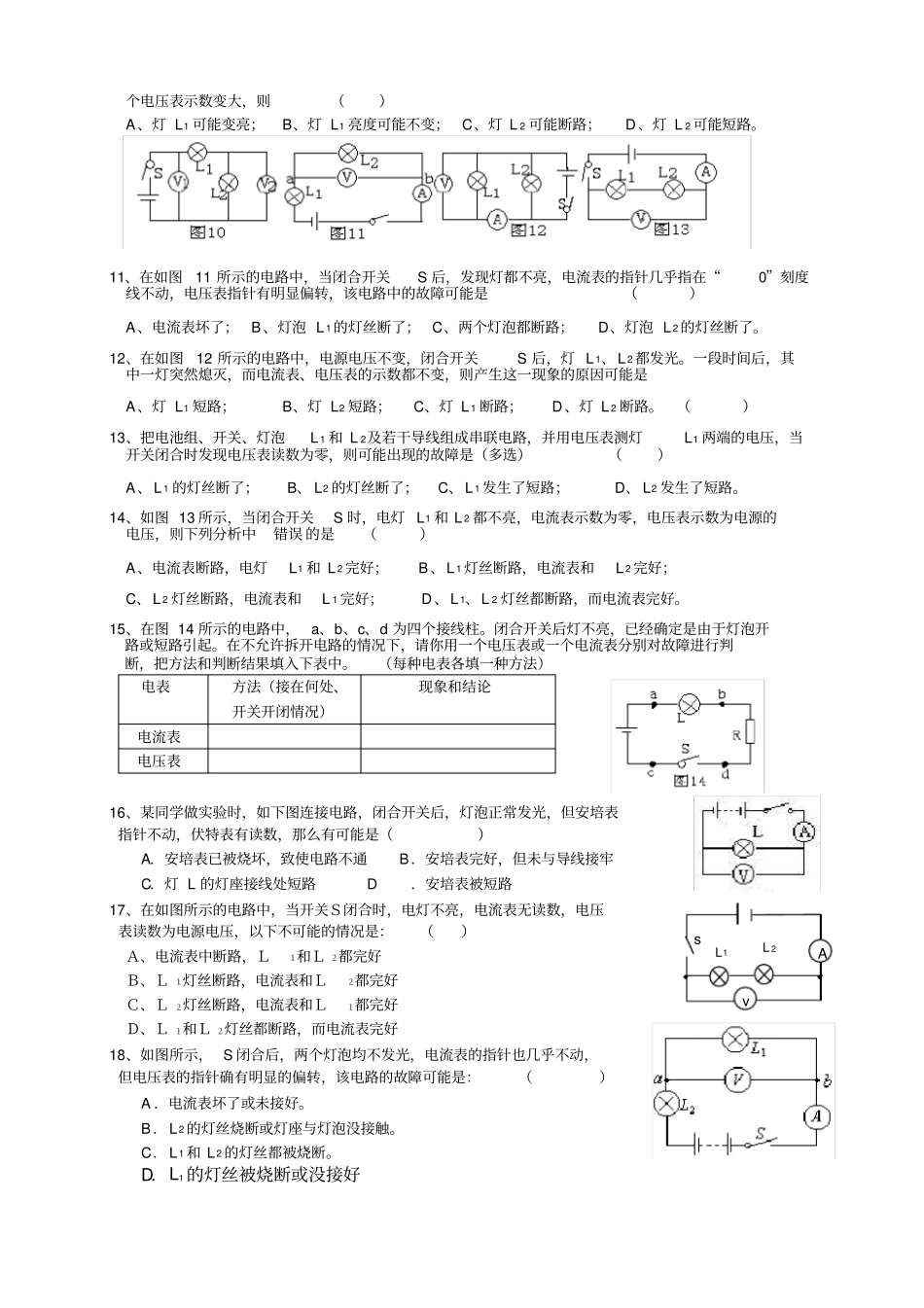

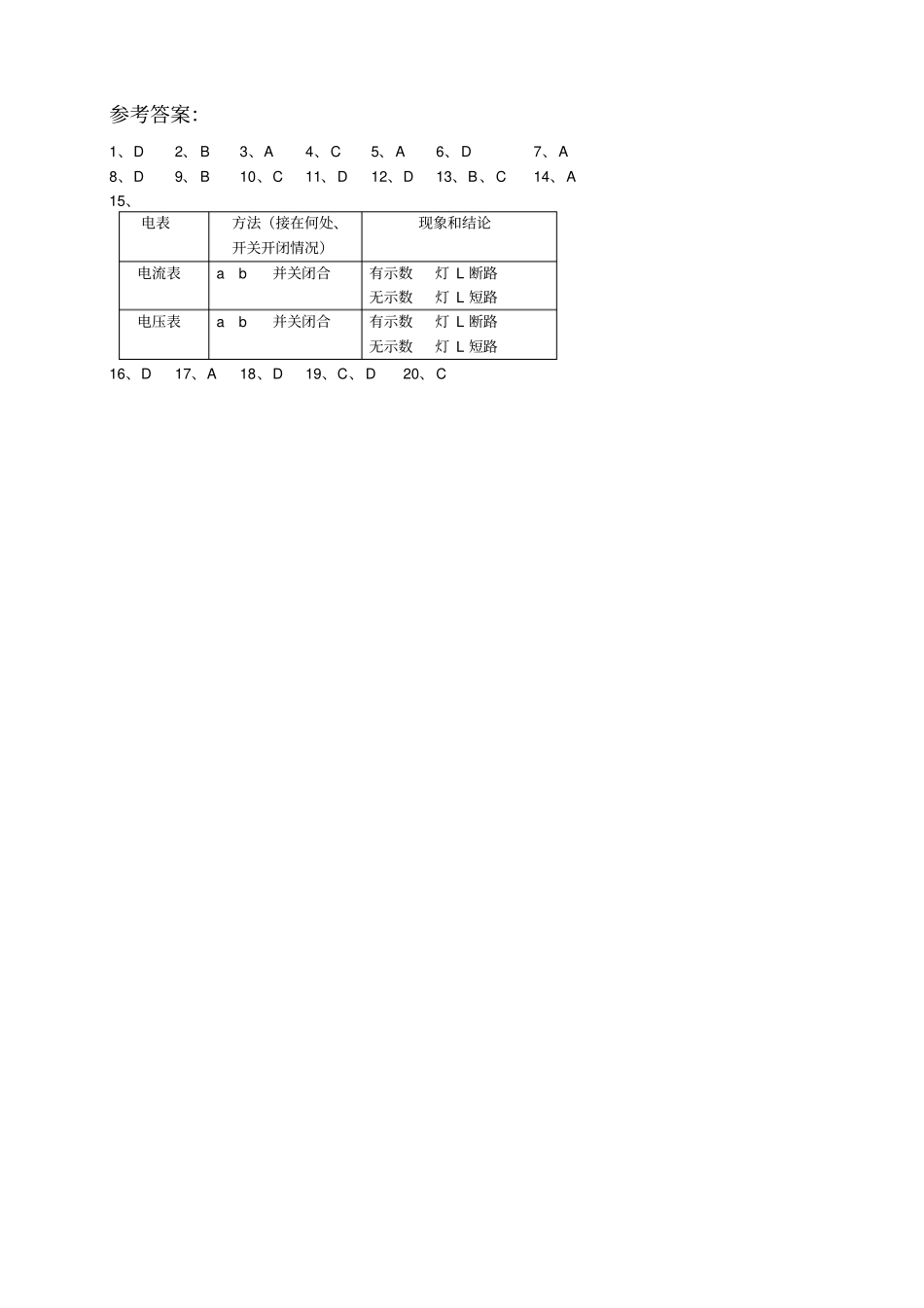

电路故障的练习题（含答案）1、如图 1 是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S 后（）A、电流表、电压表均损坏；B、电流表损坏，电压表示数为零；C、电流表有示数，电压表示数为零；D、电流表示数为零，电压表有示数。2、如图 2 所示，下列说法正确的是（）A 、电流表的连接是正确的；B、电压表的连接是正确的；C、两表的连接都是错误的；D、电流表将会被烧坏。3、如图 3 所示，两只电灯L 1 和 L 2 并联在电路中，当S1和 S2 都闭合时，电路中可能出现A 、电流表被烧坏；B、电压表被烧坏；（）C、两只灯会被烧坏；D、两只灯都能发光。4、如图 4 所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（）A、电源接线接触不良；B、电流表损坏，断路，其他元件完好；C、灯 L 1 发生灯丝烧断；D、灯 L 2 发生短路，其他元件完好。5、如图 5 所示为某同学做实验时的错误电路图，当闭合开关后将（）A 、电压表指针有明显偏转；B、电压表一定烧坏；C、灯泡 L 的灯丝烧坏；D、电源损坏。6、如图 6 所示的电路， 开关 S 闭合时，发现 L1、L 2 都不亮，用电压表逐段测量， 结果是 Uad=6v, U ab=0, Ubc=0, U cd=6V, 则该电路的故障可能是（）A、开关 S 接触不良；B、灯 L 1 断路；C、灯 L 2 短路；D、灯 L 2 的灯丝断了。7、如图 7 所示的电路， 开关 S 闭合时，发现 L 1、L 2都不亮，用电压表逐段测量， 结果是 U ad=6v, U ab=6V, Ubc=0, U cd=0, 则该电路的故障可能是（）A、开关 S 接触不良；B、灯 L1 断路；C、灯 L 2 短路；D、灯 L 2 的灯丝断了。8、如图 8 所示的电路， 开关 S 闭合时，发现 L1、L2 都不亮，用电压表逐段测量， 结果是 U ab=0, U bc=6V, 则该电路的故障可能是（）A、开关 S 接触不良；B、灯 L1 断路；C、灯 L 2 短路；D、灯 L 2 的灯丝断了。9、如图 9 所示的电路中，若开关S 闭合后，灯L 1、L 2均不亮。某同学用一根导线去查找电路故障，当他用导线连接L 1 两端时，两灯仍不亮；用导线连接L 2 两端时， L1 亮、 L 2 不亮。由此可以断定A、灯 L1 断路；B、灯 L 2 断路；C、灯 L 1 短路；D、灯 L2 短路。（）10、在图 10 所示的电路中，电源电...
