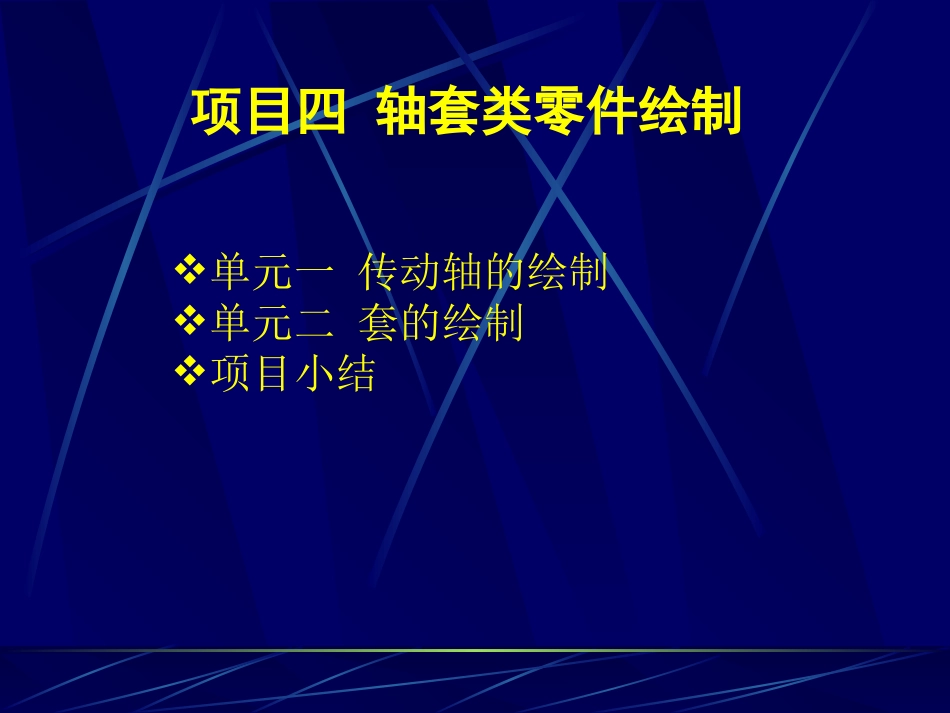

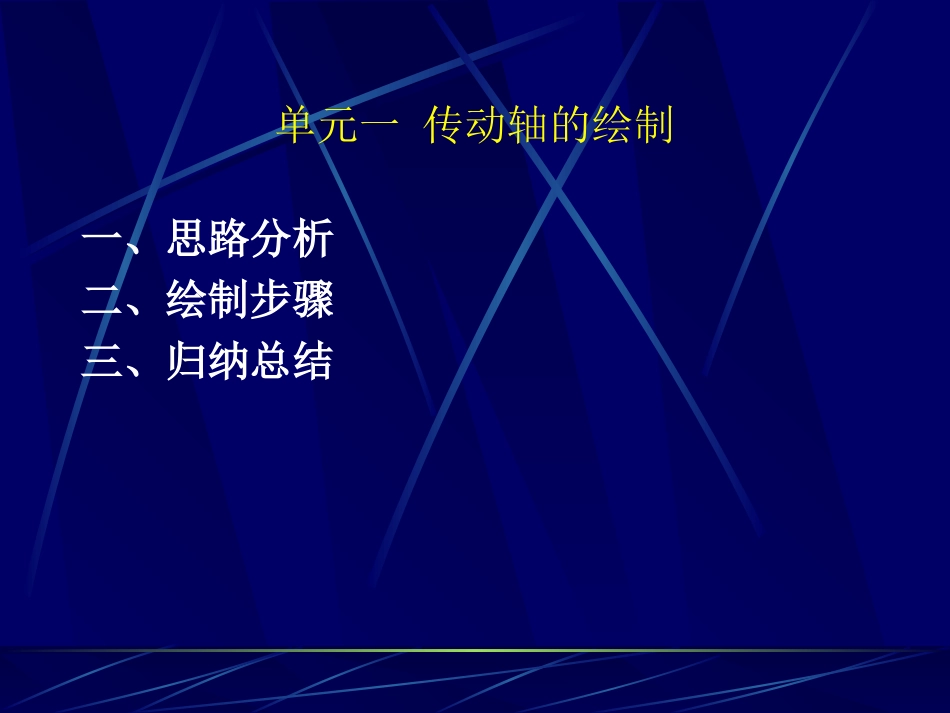

电子工业出版社项目四轴套类零件绘制项目四轴套类零件绘制单元一传动轴的绘制单元二套的绘制项目小结单元一传动轴的绘制一、思路分析二、绘制步骤三、归纳总结一、思路分析轴的结构比较简单，使用的图形元素主要是直线、圆弧，一般的计算机辅助设计软件都采用偏移直线后裁减多余的线段的方法来绘制轴类零件，而CAXA电子图板提供了轴类零件的直接绘图功能，在零件库中提供了轴类零件的剖面图形，为用户提供了方便，提高了绘图效率。下面绘制如图4.1所示的轴。图4.1轴零件图二、绘制步骤1、在画图之前首先对系统进行设置。⑴图层、线型、颜色的设置。2、建立新文件，保存文件名轴。3、设置图幅调入图框和标题栏。4、绘制主视图⑴绘制轴的外轮廓⑵绘制轴端倒角⑶绘制键槽5、绘制轴截面视图6、绘制退刀槽和局部视图7、标注8、剖面视图标注9、标注技术要求和文字10、填写标题栏三、归纳总结绘制轴类零件时应注意以下问题：◆绘制此类图形尽量采用CAXA电子图板提供的孔／轴命令，这样可以提高绘图效率。◆轴截面剖视图既可以从图形库中提取，也可以自行绘制。当然，从库中提取的图符如果不完全符合要求时，可以用“块打散”命令将其打散后再进行编辑。◆局部放大图有圆形边界和矩形边界两种。绘制局部放大图，一般应在绘制完全部基本视图后、标注尺寸之前进行。单元二套的绘制一、思路分析二、绘制步骤三、归纳总结一、思路分析套是机械设计中最常用的一种零件，通常和轴类零件配合使用，套类零件通常用全剖的主视图和一个左视图来表达，根据实际需要，是否需要左视图。绘制套类零件图时，使用孔命令绘制阶梯孔，然后绘制套的外部轮廓，在使用镜像命令，完成套类零件的外部轮廓绘制。下面绘制如图4.56所示的套。图4.56套零件图二、绘制步骤1、在画图之前首先对系统进行设置。⑴图层、线型、颜色的设置。⑵对文字参数的设置，主要设置文字参数字高、间距等参数的设置。⑶屏幕点捕捉设置，用来设置鼠标在屏幕上的捕捉方式。⑷对拾取进行设置，用来设置拾取图形元素的过滤条件和拾取盒的大小。⑸对标注参数进行设置，包括标注文字类型、尺寸线、尺寸界线、标注箭头类型和标注比例。2、建立新文件，保存文件名套。3、设置图幅调入图框和标题栏。4、绘制主视图5、标注基本尺寸及公差6、标注基准符号7、标注形位公差8、标注粗糙度9、标注文字及技术要求10、填写标题栏三、归纳总结绘制套类零件时应注意以下问题：◆绘制此类图形尽量采用CAXA电子图板提供的孔／轴命令绘制阶梯孔，这样可以提高绘图效率。◆绘制截面剖视图要注意使用镜像命令，这样可以简化绘图过程。项目小结本章介绍了使用CAXA电子图板2007绘制轴套类零件工程图；主要要点包括:孔/轴命令使用、剖面图和局部放大视图的绘制方法、利用工具菜单捕捉特征点、中心线、平移、镜像、裁减、倒角功能的使用、剖面线的绘制、工程尺寸标注、形位公差标注、基准、表面粗造度、文字的标注、标题栏填写等。具体内容有：绘制轴类零件；绘制套类零件；标注工程尺寸；标注形位公差；块操作；库操作。
