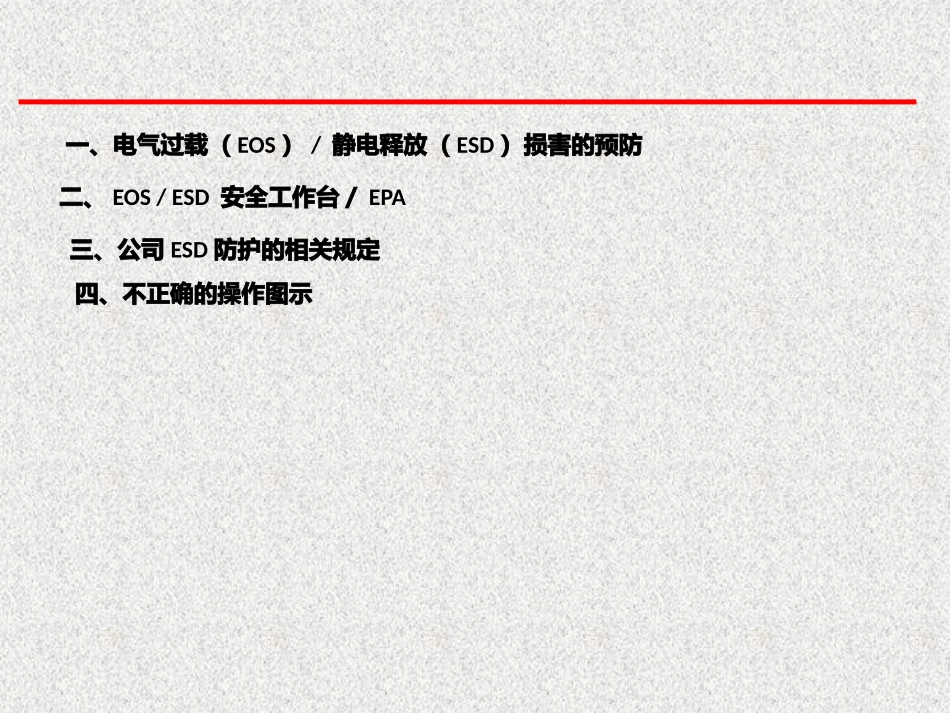

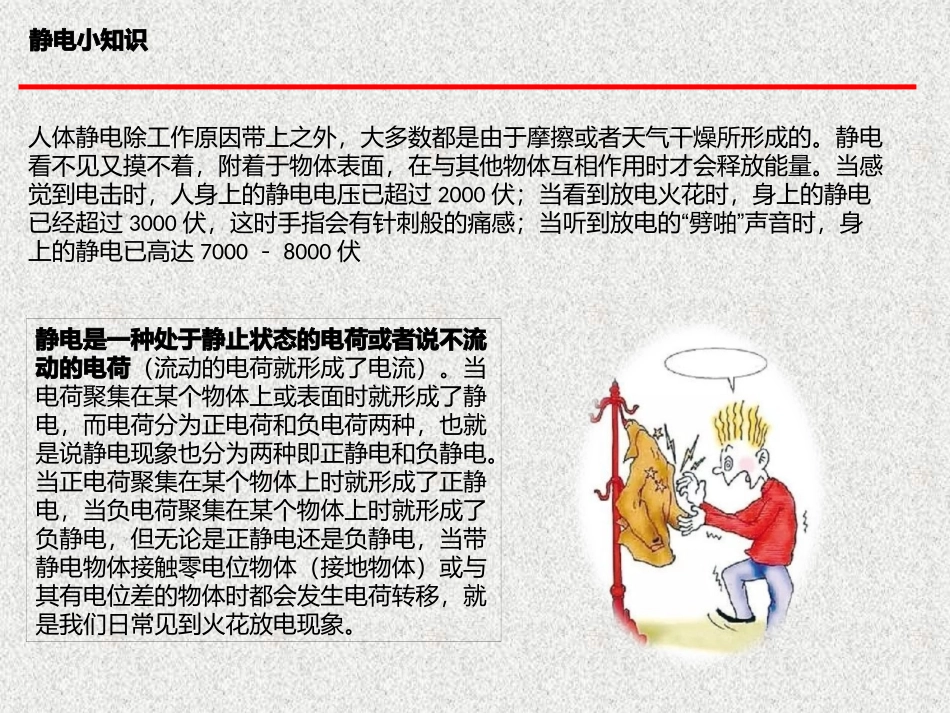

电子组件的防护–静电释放/电气过载一、电气过载(EOS)/静电释放(ESD)损害的预防二、EOS/ESD安全工作台/EPA三、公司ESD防护的相关规定四、不正确的操作图示人体静电除工作原因带上之外,大多数都是由于摩擦或者天气干燥所形成的。静电看不见又摸不着,附着于物体表面,在与其他物体互相作用时才会释放能量。当感觉到电击时,人身上的静电电压已超过2000伏;当看到放电火花时,身上的静电已经超过3000“”伏,这时手指会有针刺般的痛感;当听到放电的劈啪声音时,身上的静电已高达7000-8000伏静电是一种处于静止状态的电荷或者说不流动的电荷(流动的电荷就形成了电流)。当电荷聚集在某个物体上或表面时就形成了静电,而电荷分为正电荷和负电荷两种,也就是说静电现象也分为两种即正静电和负静电。当正电荷聚集在某个物体上时就形成了正静电,当负电荷聚集在某个物体上时就形成了负静电,但无论是正静电还是负静电,当带静电物体接触零电位物体(接地物体)或与其有电位差的物体时都会发生电荷转移,就是我们日常见到火花放电现象。静电小知识静电释放(ESD)是当静电源产生静电时,静电荷从一个物件迅速地传到另一个物件的现象。当静电荷与静电敏感元件接触或接近时会对元件造成损伤。电气过载(EOS)是某些额外出现的电能导致元件内部损害的结果。这种损害的来源很多,如:电力生产设备或操作与处理过程中产生的ESD。静电敏感(ESDS)元器件就是容易受此类高能放电影响的元器件。元器件对ESD的敏感程度取决于其材料及构造。元器件越小,运算速度越快,就越为敏感。ESDS元器件会因不正确的操作或处理而失效或元器件值发生改变。这种失效可分为即时和延时两种。即时失效可以重新测试、修理或报废;而延时失效的结果却严重得多:即使产品已经通过了所有的检验与测试,仍有可能在送到客户手中后失效。对ESDS元器件进行保护性电路设计和包装是很重要的。在生产区域,一些接触ESDS元器件的操作常常使用未经保护的电子组件(如测试夹具)。ESDS元器件只有在静电防护区(EPA)内的EOS/ESD安全工作台上才可以从防静电包装中取出。静电释放(ElectroStaticDischarge)常见静电源静电源在我们周围随处可见。生成静电的强度取决于其静电源的特性。电能需要有相对性运动才能生成;如接触、分离、或摩擦材料等。工作台面打蜡、粉刷或清漆表面未处理的聚乙烯和塑料玻璃地板灌封混凝土打蜡或成品木材地瓷砖和地毯服装和人员非ESD防护服合成材料非ESD防护鞋头发座椅成品木材聚乙烯类玻璃纤维绝缘轮子包装和操作材料塑料袋、包、封套泡沫袋、泡沫塑料聚苯乙烯塑料;非ESD防护盒、托盘、容器组装工具和材高压射流;压缩空气;合成毛刷;热风机、吹风机;复印机、打印机一般的材料如塑料袋或聚苯乙烯泡沫塑料容器是严重的静电源,它们不允许在生产区域内,尤其是静电安全区/静电防护区(EPA)内使用。从一卷胶带剥离的动作能产生20,000伏的电压。甚至压缩空气冲击绝缘表面时也会产生静电。典型的静电压生成强度来源湿度10-20%湿度65-90%地毯上行走35,000伏1,500伏聚乙烯地板上行走12,000伏250伏工作椅上的人员6,000伏100伏聚乙烯封套(作业指导书)7,000伏600伏工作台面上拿起塑料袋20,000伏1,200伏有泡沫垫的工作座椅18,000伏1,500伏湿度越小,所产生静电就会越大电气过载(EOS)/静电释放(ESD–)损害的预防警告标识警告标识可张贴于厂房和放置在元器件、组件,设备和包装上,用以提醒人员注意操作时对元器件造成的静电或电气过载损害的可能性。ESD敏感符号。三角形内有一斜杠跨越的手。用于表示容易受到ESD损害的电子电气设备或组件。ESD防护符号。它与ESD敏感符号的不同在于有一圆弧包围着三角形,而没有一斜杠跨越手。它用于表示被设计为对ESD敏感组件和设备提供ESD防护的器具。EOS/ESD安全工作台能防止在操作时尖峰脉冲和静电释放对于敏感元器件的损害。安全工作台应具有对于EOS损害的预防功能,并能够避免在维修、制造或测试设备上产生尖峰脉冲。烙铁、吸锡器和测试器皆能产生足以完全破坏敏感元器件与使其他元器件降级的电能EOS/ESD安全工作台/EPA串行连接的防静电腕带1.人员用防静电...
