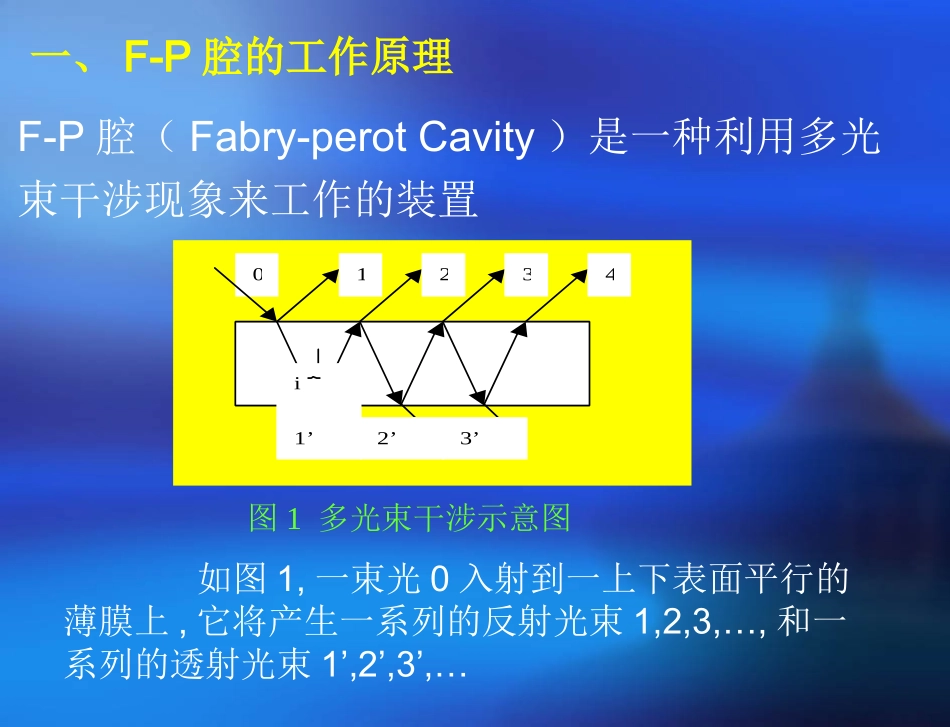

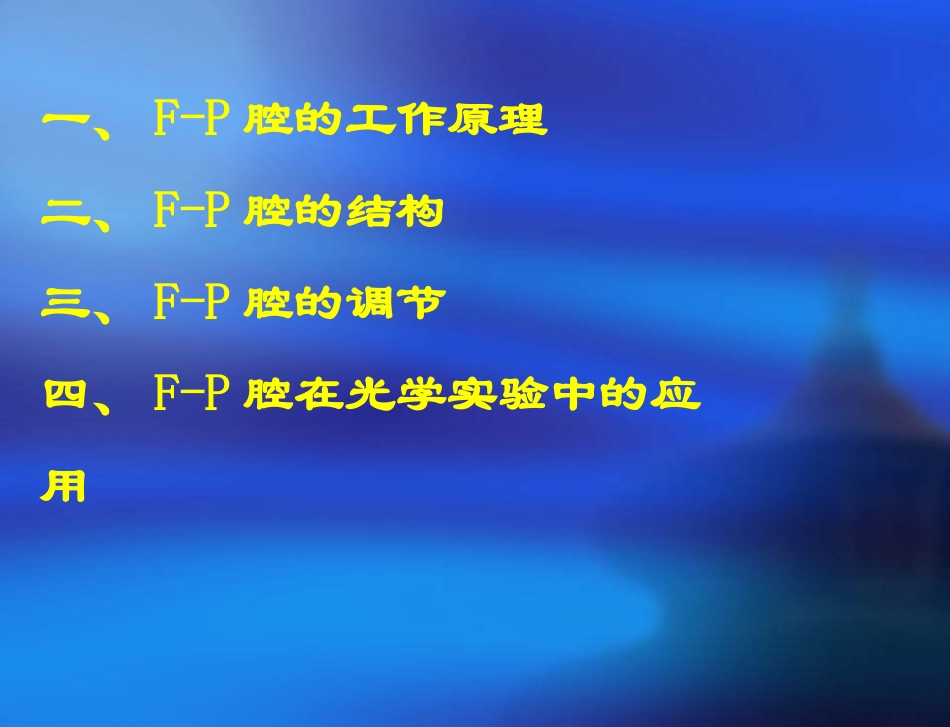

F-P腔的调节一、F-P腔的工作原理二、F-P腔的结构三、F-P腔的调节四、F-P腔在光学实验中的应用一、F-P腔的工作原理F-P腔（Fabry-perotCavity）是一种利用多光束干涉现象来工作的装置01i2341’2’3’图1多光束干涉示意图如图1,一束光0入射到一上下表面平行的薄膜上,它将产生一系列的反射光束1,2,3,…,和一系列的透射光束1’,2’,3’,…令r和t分别代表光从膜外到膜内的振幅反射率和透射率,r’和t’分别代表光从膜内到膜外的振幅反射率和透射率,用A代表入射光0的振幅。在薄膜2两侧媒质的折射率n1和n2相等的条件下,由光的可逆性原理可得:r=-r和r2+tt’=1(1)反射光束和透射光束的复振幅表示:(2)1233'''''iiUArUAtrtUAtrtee'1'22'43'''iiUAttUAtrtUAtrtee0RTIII反射光和透射光的总振幅和光强分别为:式中，20IA222202422(')(1)12cos(1)(1)TTTiiAttIrIUUrrrree0224sin(/2)1(1)IRR计算可得透射光强为:11jRjjTjUUUURRRTTTIUUIUU(3)为入射光强。(4)利用（4）式可作出F-P腔透射特性曲线如图2所示图2IT/I0R=5%R=25%R=75%R=50%图中曲线表明，随着R的增大，透射光强极大的锐度越来越大。R的增大意味着无穷系列中后面光束的作用越来越不可忽略，从而参加到干涉效应中的光束数目越来越多，其结果是使干涉条纹的锐度变大。这一特征正是多光束干涉的普遍规律。1RFR它反映了F-P腔的分辨率.定义F-P腔的精细度F(Finesse)为.二、F-P腔的结构实验中所用的腔镜反射率为R=0.98,代入(5)式得精细度F=155.在实验中调节的F-P腔是由山西大学光电研究所设计的可控温F-P腔,由于F-P腔的腔长的变化,将影响到透射光频率的稳定性,为此,在该F-P腔的设计中,充分考虑了环境温度的变化,空气的变化及机械振动等干扰的防护.(5)图3F-P腔剖面结构图1.压电陶瓷2.腔镜13.胶木4.紫铜5.珀耳帖件6.螺旋微调块7.腔镜28.铝壳9.殷钢F-P腔结构如图3所示3678913524图4F-P腔外观结构图为了减小空气的流动,采用了密封的腔体,即用铝罩将腔体封住;为了减小温度的影响,采用了热膨胀系数较小的殷钢材料(线膨胀系数为α=9×10-7/),℃同时用控温精度为0.3％的控温仪,通过珀耳帖元件和热敏电阻来控温(为了避免殷钢导热性差对控温时间的限制又在殷钢外包了一层对热反应敏感的紫铜);为了防震,在紫铜的外边包了一层胶木(起一定的保温作用),并将整个装置放在防震台上。F-P腔对光路的要求非常严格,它要求光能够从它的两面反射镜的中心准确地通过,所以对光路的调节要求非常精确.不能使光路有左右或上下的一丁点的偏差.光路的调节如下图5所示:三、F-P腔的调节图5F-P腔光路的调节实验操作步骤如下:（1）首先要对光路进行初步的调节，用两个光阑b1和b2来准直光路,使光路达到F-P腔的高度153mm。实验中激光的输出光的高度大约为147mm，因此需借助两个的全反镜M1和M2结合两个光阑来达到所需高度。（2）将两个光阑（a1，a2）加在F-P腔上，把F-P腔放入到准直后的光路中，若刚才准直后的光高与F-P腔的所需光高有误差，这时需再通过对的细调来达到所需高度，使光线水平准直地通过两个光阑.(3)a.粘贴腔的第一片腔镜，由于粘贴后的腔镜的轴线与准直的光路不一定完全重合，可能存在误差，因此，在粘贴过程中需借助一个磁力座来减小这个误差。把粘贴好的腔镜装置放在磁力座上进行校正，这时也需借助光阑，调节的目的是使入射光斑与出射光斑的中心重合，调节过程中要在A-B胶未完全固化之前，通过旋转镜片使得入射光斑与反射光斑在最小误差范围内达到重合，旋转时注意手指不要接触镜面,否则可能造成对镜面的损坏。调节过程持续15分钟左右。由于磁力座不可能做的精确水平，因此粘贴好的腔镜在校正后任可能存在较小的误差。b.粘贴第二片镜子。同样需要用一个光阑来帮助调节。调节过程需要借助保险丝来达到入射光斑与反射光斑重合的效果。第二片镜子是粘贴在压电陶瓷上的,粘贴好后还要在压电陶瓷上焊接高压线（注意压电陶瓷是内正外负在高压线上作好标志）。（4）两片腔镜粘贴好后，在F-P腔的前面加一个f=150mm的聚焦透...
