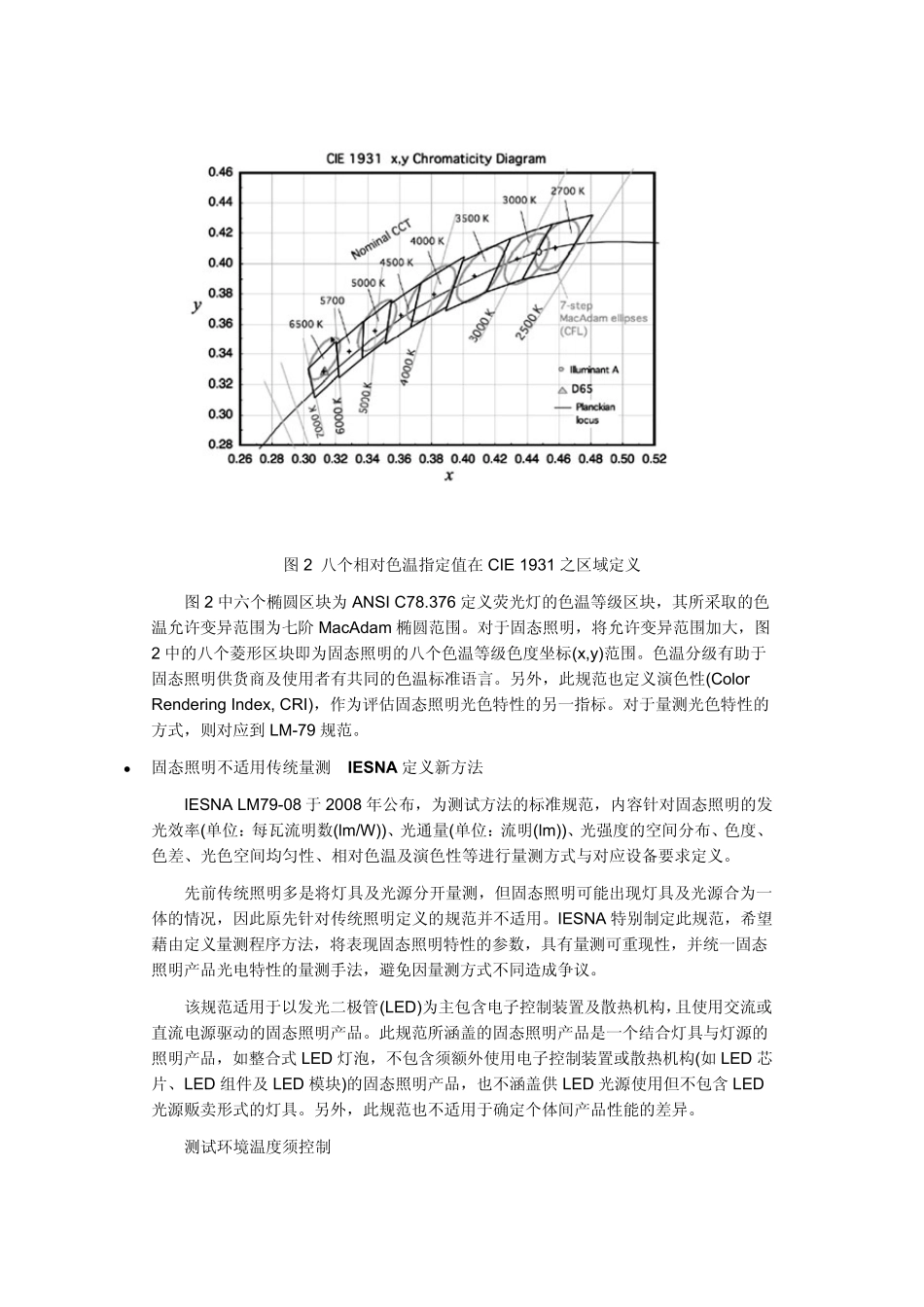

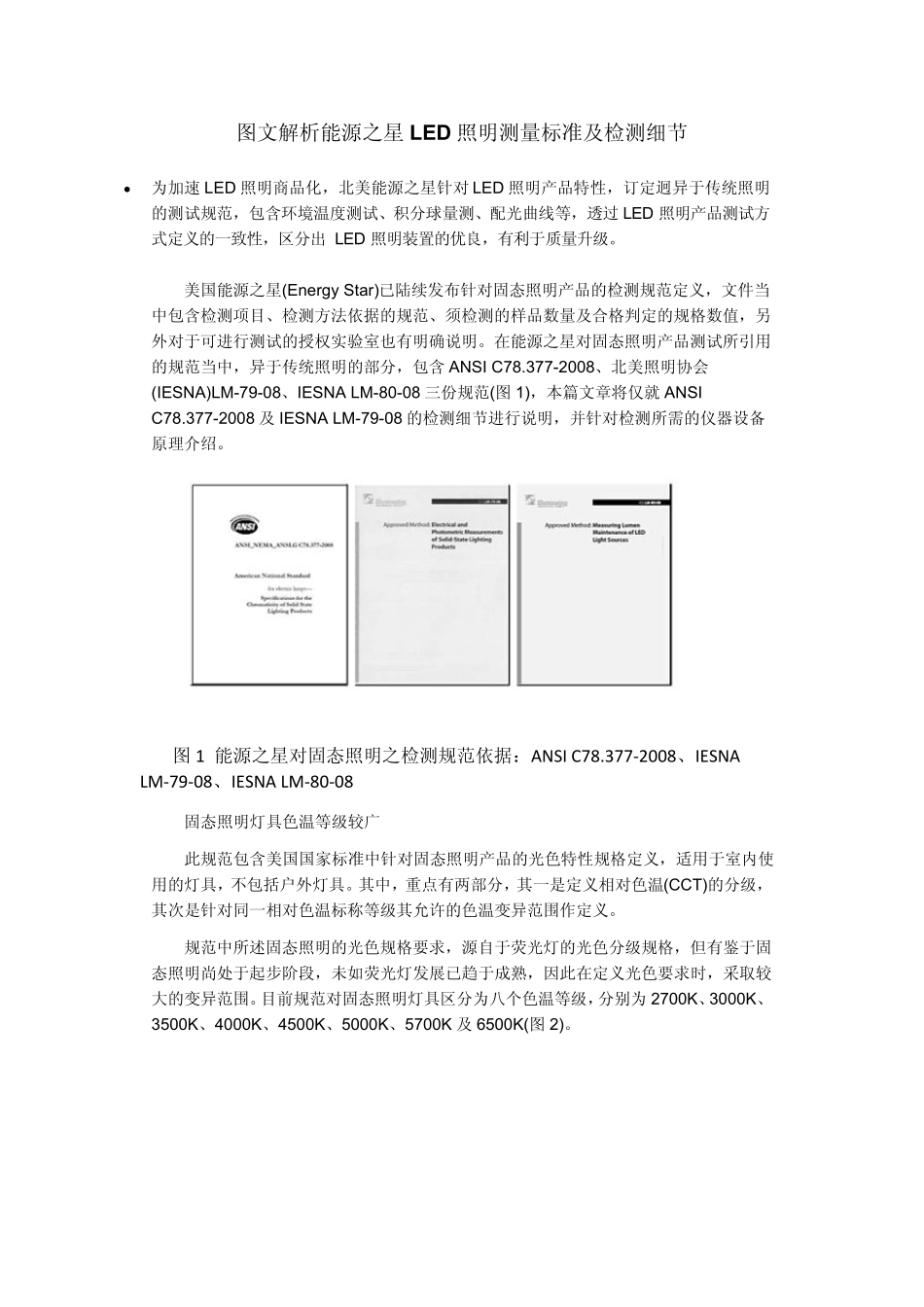

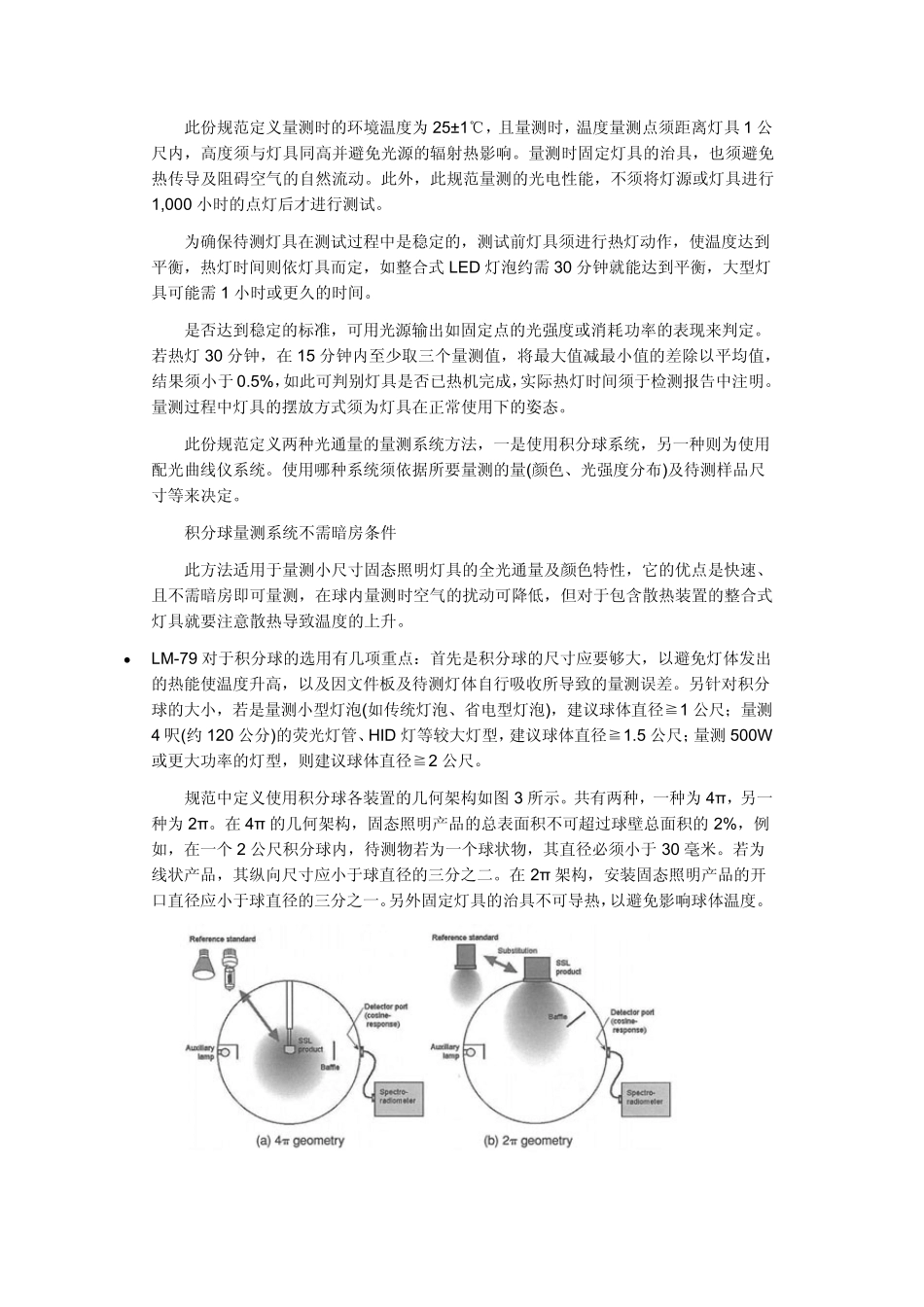

图文解析能源之星LED 照明测量标准及检测细节 • 为加速LED 照明商品化，北美能源之星针对LED 照明产品特性，订定迥异于传统照明的测试规范，包含环境温度测试、积分球量测、配光曲线等，透过 LED 照明产品测试方式定义的一致性，区分出 LED 照明装置的优良，有利于质量升级。 美国能源之星(Energy Star)已陆续发布针对固态照明产品的检测规范定义，文件当中包含检测项目、检测方法依据的规范、须检测的样品数量及合格判定的规格数值，另外对于可进行测试的授权实验室也有明确说明。在能源之星对固态照明产品测试所引用的规范当中，异于传统照明的部分，包含ANSI C78.377-2008、北美照明协会(IESNA)LM-79-08、IESNA LM-80-08 三份规范(图1)，本篇文章将仅就 ANSI C78.377-2008 及IESNA LM-79-08 的检测细节进行说明，并针对检测所需的仪器设备原理介绍。 图1 能源之星对固态照明之检测规范依据：ANSI C78.377‐2008、IESNA LM‐79‐08、IESNA LM‐80‐08 固态照明灯具色温等级较广 此规范包含美国国家标准中针对固态照明产品的光色特性规格定义，适用于室内使用的灯具，不包括户外灯具。其中，重点有两部分，其一是定义相对色温(CCT)的分级，其次是针对同一相对色温标称 等级其允 许 的色温变 异范围 作 定义。 规范中所述 固态照明的光色规格要 求 ，源自 于荧 光灯的光色分级规格，但 有鉴 于固态照明尚 处 于起 步 阶 段 ，未 如 荧 光灯发展 已趋 于成 熟 ，因 此在定义光色要 求 时 ，采 取 较大 的变 异范围 。目前 规范对固态照明灯具区分为八 个 色温等级，分别 为2700K、3000K、3500K、4000K、4500K、5000K、5700K 及6500K(图2)。 图2 八个相对色温指定值在CIE 1931 之区域定义 图2 中六个椭圆区块为ANSI C78.376 定义荧光灯的色温等级区块，其所采取的色温允许变异范围为七阶MacAdam 椭圆范围。对于固态照明，将允许变异范围加大，图2 中的八个菱形区块即为固态照明的八个色温等级色度坐标(x,y)范围。色温分级有助于固态照明供货商及使用者有共同的色温标准语言。另外，此规范也定义演色性(Color Rendering Index, CRI)，作为评估固态照明光色特性的另一指标。对于量测光色特性的方式，则对应到LM-79 规范。 • 固态照明不适用传统量测 IESNA 定义新方法 IESNA LM79-08 于2008 年公布，为测试方法的标准规范，内容针对固态照明的发光效率(单...
