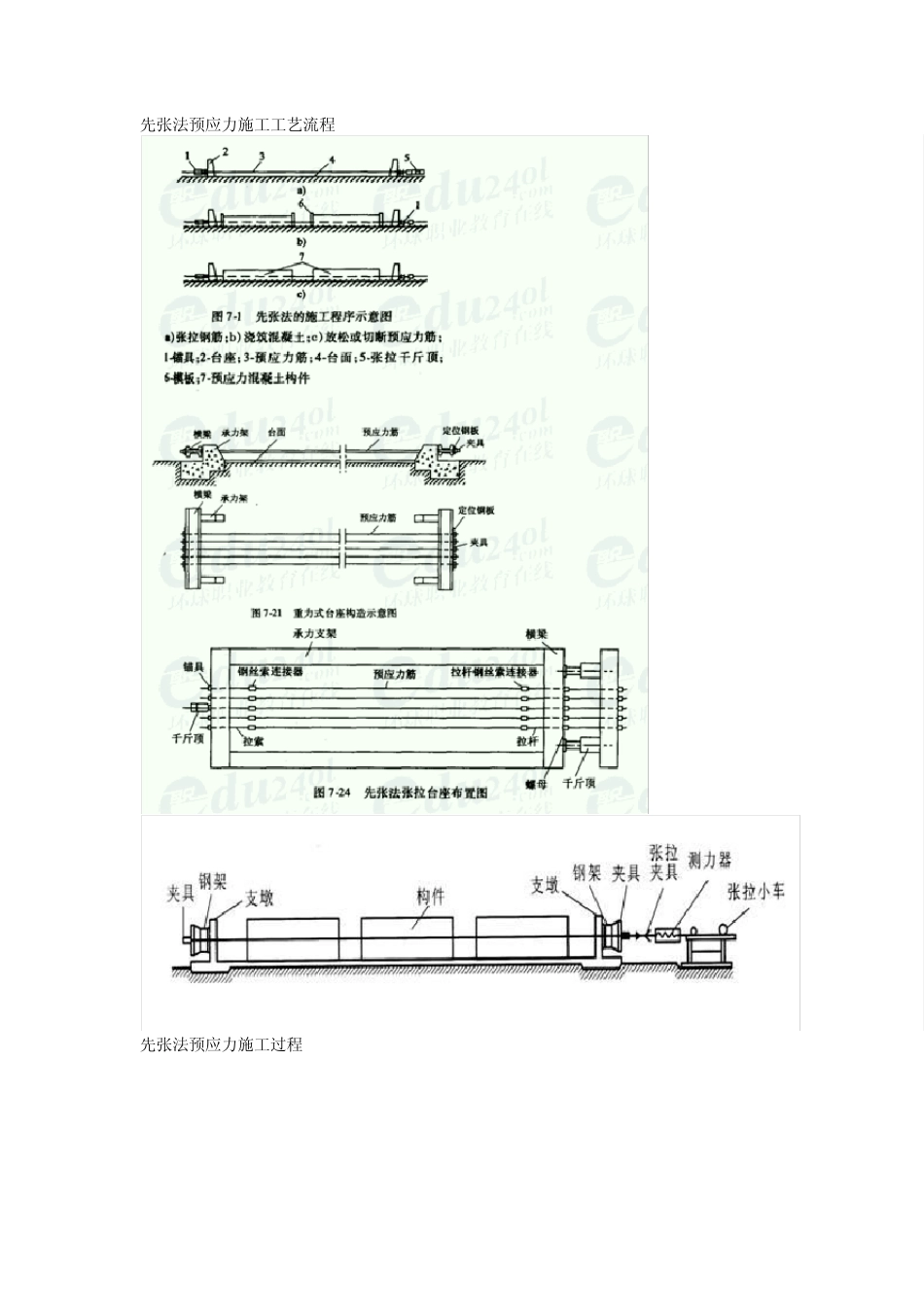

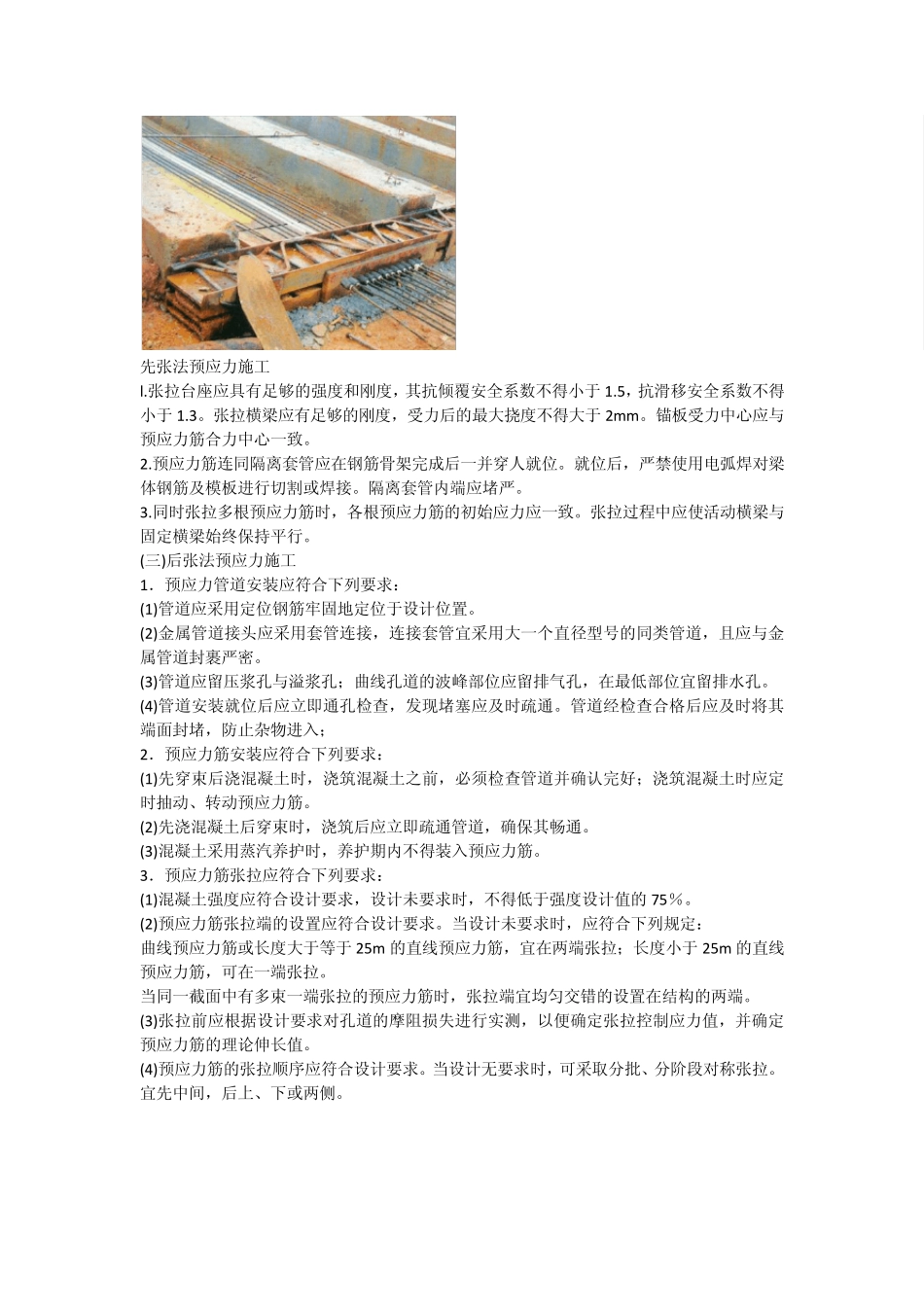

图解预应力混凝土施工技术 一、预应力混凝土配制与浇筑 (一)配制 1．预应力混凝土应优先采用硅酸盐水泥、普通硅酸盐水泥，不宜使用矿渣硅酸盐水泥，不得使用火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥。粗骨料应采用碎石，其粒径宜为 5～25mm。 2．混凝土中的水泥用量不宜大于 550kg/m3。 3．混凝土中严禁使用含氯化物的外加剂及引气剂或引气型减水剂。 4．从各种材料引入混凝土中的氯离子总含量(折合氯化物含量)不宜超过水泥用量的 0.06％。超过 0.06％时，宜采取掺加阻锈剂、增加保护层厚度、提高混凝土密实度等防锈措施。 (二)浇筑 1．浇筑混凝土时，对预应力筋锚固区及钢筋密集部位，应加强振捣。 2．对先张构件应避免振动器碰撞预应力筋，对后张构件应避免振动器碰撞预应力筋的管道。 二、预应力张拉施工 (一)基本规定 2．预应力筋采用应力控制方法张拉时，应以伸长值进行校核。实际伸长值与理论伸长值之差应控制在 6％以内。否则应暂停张拉，待查明原因并采取措施后，方可继续张拉。 3．预应力张拉时，应先调整到初应力，该初应力宜为张拉控制应力(fon)的 10％～15%，伸长值应从初应力时开始量测。 4．预应力筋的锚固应在张拉控制应力处于稳定状态下进行，锚固阶段张拉端预应力筋的内缩量，不得大于设计或规范规定。 (二)先张法预应力施工 先张法预应力施工工艺流程 先张法预应力施工过程 先张法预应力施工 l.张拉台座应具有足够的强度和刚度，其抗倾覆安全系数不得小于 1.5，抗滑移安全系数不得小于 1.3。张拉横梁应有足够的刚度，受力后的最大挠度不得大于 2m m 。锚板受力中心应与预应力筋合力中心一致。 2.预应力筋连同隔离套管应在钢筋骨架完成后一并穿人就位。就位后，严禁使用电弧焊对梁体钢筋及模板进行切割或焊接。隔离套管内端应堵严。 3.同时张拉多根预应力筋时，各根预应力筋的初始应力应一致。张拉过程中应使活动横梁与固定横梁始终保持平行。 (三)后张法预应力施工 1．预应力管道安装应符合下列要求： (1)管道应采用定位钢筋牢固地定位于设计位置。 (2)金属管道接头应采用套管连接，连接套管宜采用大一个直径型号的同类管道，且应与金属管道封裹严密。 (3)管道应留压浆孔与溢浆孔；曲线孔道的波峰部位应留排气孔，在最低部位宜留排水孔。 (4)管道安装就位后应立即通孔检查，发现堵塞应及时疏通。管道经检查合格后应及时将其端面封堵，防止杂物进入； 2．预应力筋安装应符合下列要求： (1)...
