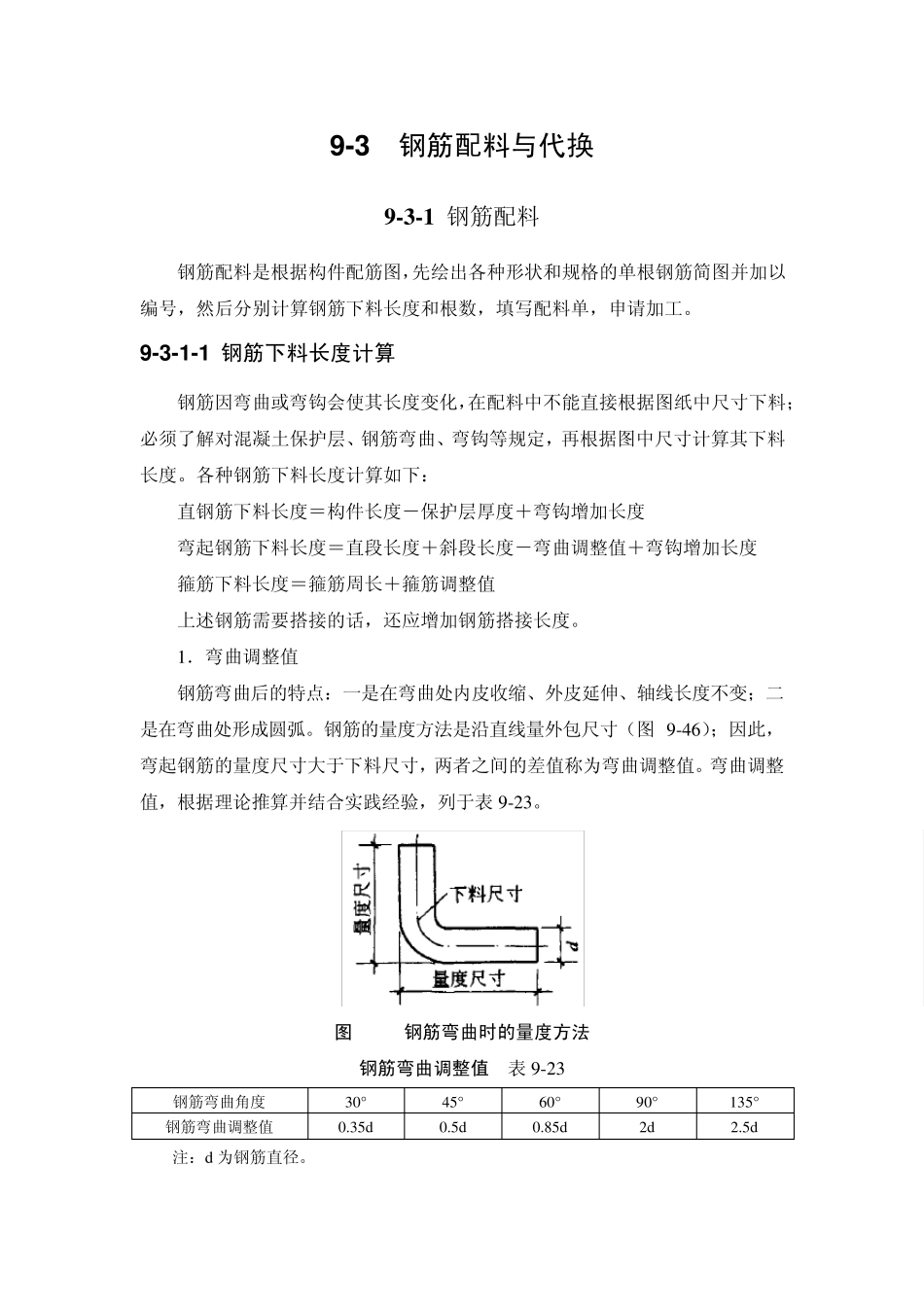

9 -3 钢筋配料与代换 9 -3 -1 钢筋配料 钢筋配料是根据构件配筋图，先绘出各种形状和规格的单根钢筋简图并加以编号，然后分别计算钢筋下料长度和根数，填写配料单，申请加工。 9 -3 -1 -1 钢筋下料长度计算 钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。各种钢筋下料长度计算如下： 直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度 弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度 箍筋下料长度＝箍筋周长＋箍筋调整值 上述钢筋需要搭接的话，还应增加钢筋搭接长度。 1．弯曲调整值 钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。弯曲调整值，根据理论推算并结合实践经验，列于表 9-23。 图 9-46 钢筋弯曲时的量度方法 钢筋弯曲调整值 表 9-23 钢筋弯曲角度 30° 45° 60° 90° 135° 钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d 注：d 为钢筋直径。 2．弯钩增加长度 钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。半圆弯钩是最常用的一种弯钩。直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。斜弯钩只用在直径较小的钢筋中。 图9-47 钢筋弯钩计算简图 （a）半圆弯钩；（b）直弯钩；（c）斜弯钩 光圆钢筋的弯钩增加长度，按图9-47 所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。 在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。 半圆弯钩增加长度参考表（用机械弯） 表9-24 钢筋直径（mm） ≤6 8~10 12~18 20~28 32~36 一个弯钩长度（mm） 40 6d 5.5d 5d 4.5d 3．弯起钢筋斜长 弯起钢筋斜长计算简图，见图9-48。弯起钢筋斜长系数见表9-25。 图9-48 弯起钢筋斜长计算简图 （a）弯起角度30°；（b）弯起角度45°；（c）弯起角度60° 弯起钢筋斜长系数 表9-25 弯起角度 α ＝30° α ＝45° α ＝60...
