圆形储煤场结构及运行原理VIP免费

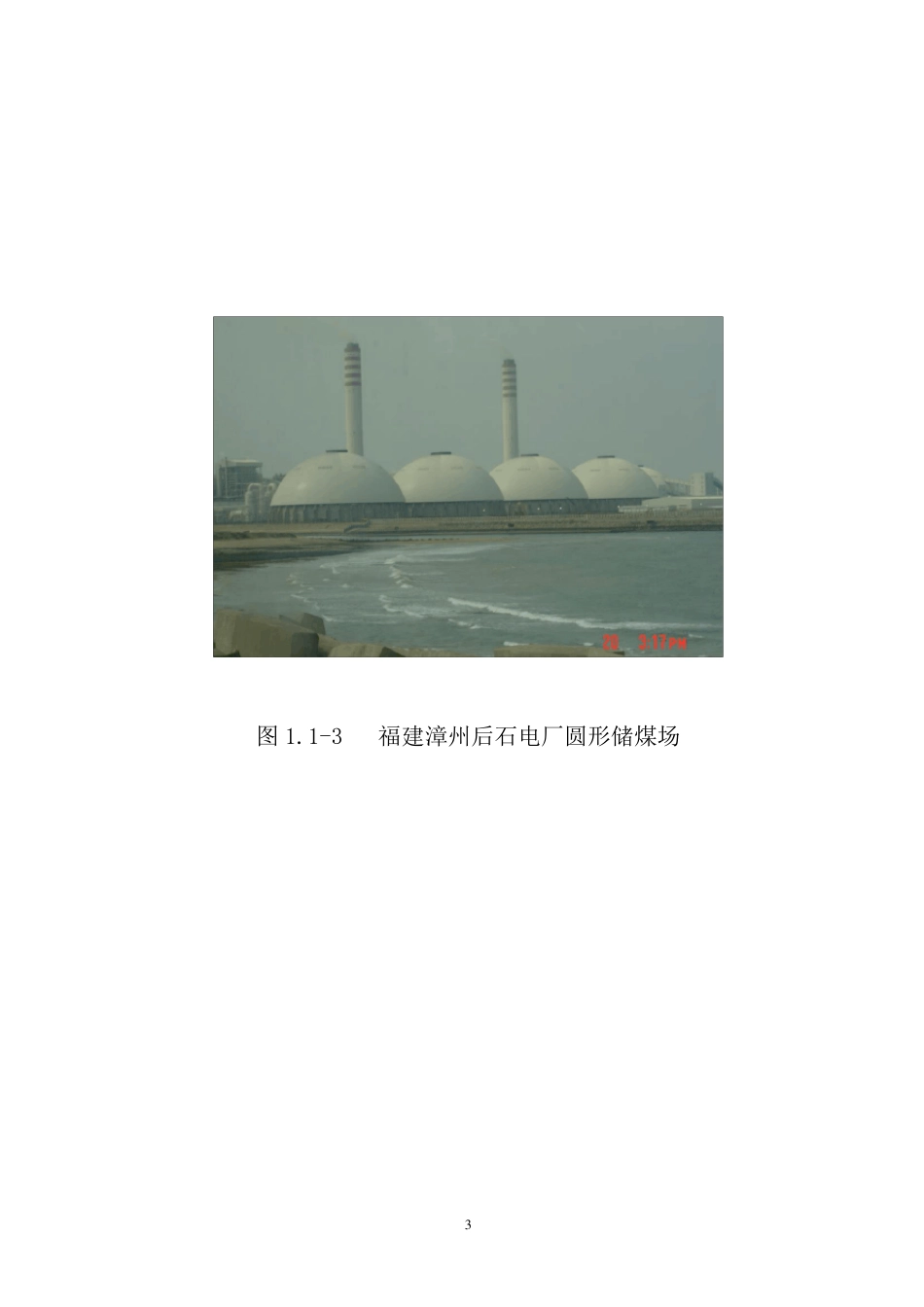

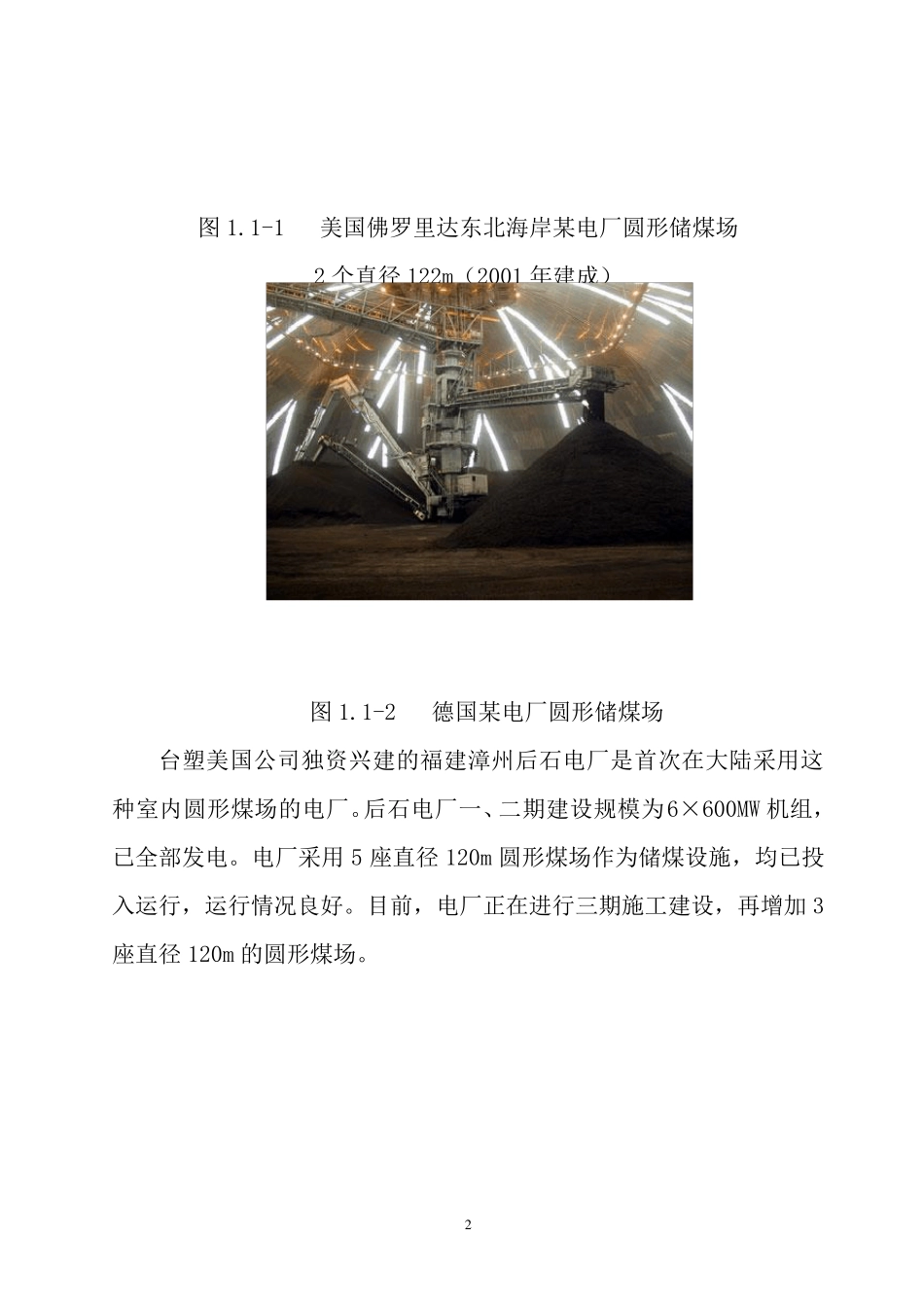

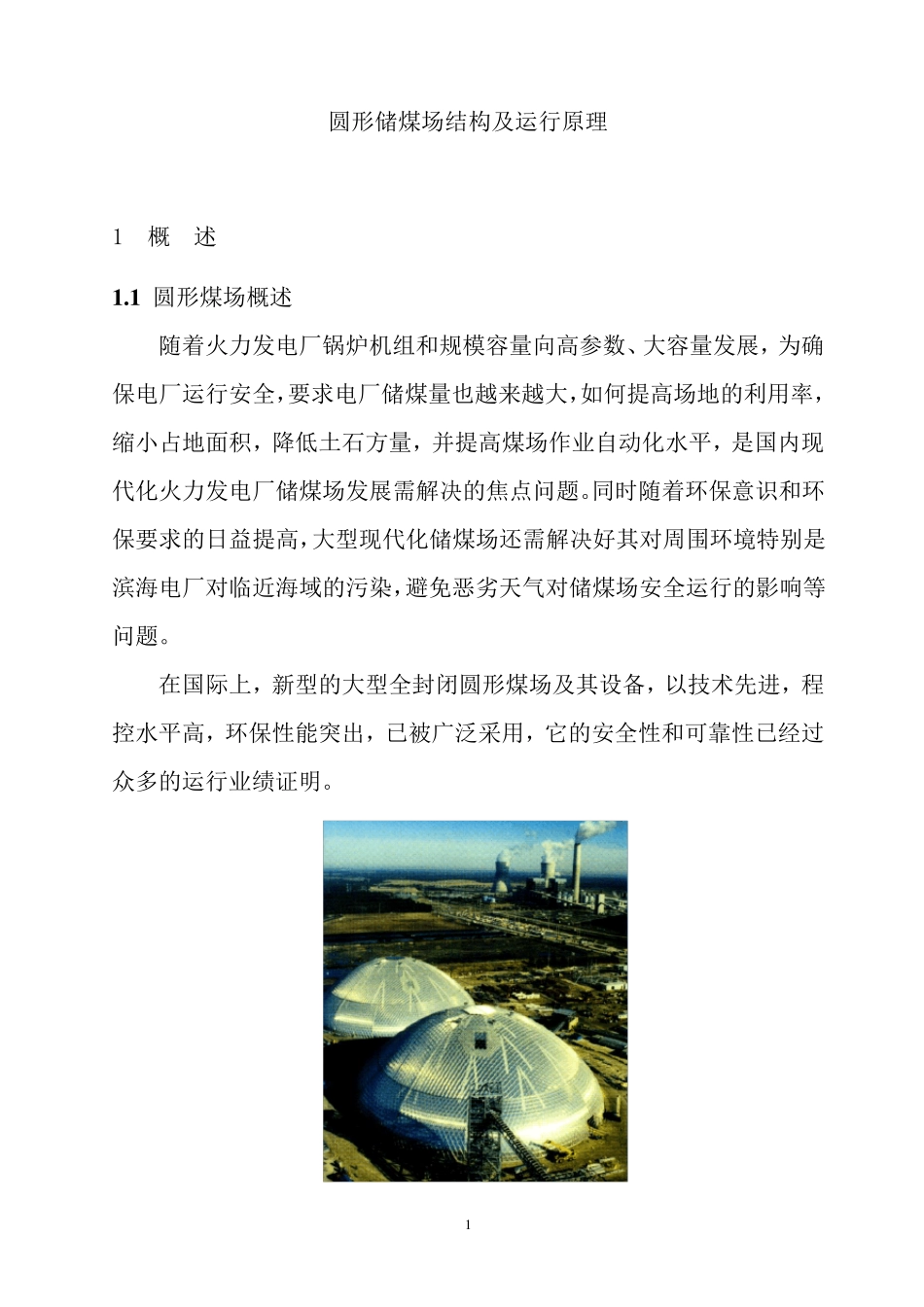

1 圆形储煤场结构及运行原理 1 概 述 1 .1 圆形煤场概述 随着火力发电厂锅炉机组和规模容量向高参数、大容量发展，为确保电厂运行安全，要求电厂储煤量也越来越大，如何提高场地的利用率，缩小占地面积，降低土石方量，并提高煤场作业自动化水平，是国内现代化火力发电厂储煤场发展需解决的焦点问题。同时随着环保意识和环保要求的日益提高，大型现代化储煤场还需解决好其对周围环境特别是滨海电厂对临近海域的污染，避免恶劣天气对储煤场安全运行的影响等问题。 在国际上，新型的大型全封闭圆形煤场及其设备，以技术先进，程控水平高，环保性能突出，已被广泛采用，它的安全性和可靠性已经过众多的运行业绩证明。 2 图1.1-1 美国佛罗里达东北海岸某电厂圆形储煤场 2 个直径122m（2001 年建成） 图1.1-2 德国某电厂圆形储煤场 台塑美国公司独资兴建的福建漳州后石电厂是首次在大陆采用这种室内圆形煤场的电厂。后石电厂一、二期建设规模为6×600MW 机组，已全部发电。电厂采用5 座直径120m 圆形煤场作为储煤设施，均已投入运行，运行情况良好。目前，电厂正在进行三期施工建设，再增加 3座直径120m 的圆形煤场。 3 图1.1-3 福建漳州后石电厂圆形储煤场 4 图1.1-4 福建漳州后石电厂圆形储煤场近景 下面以福建漳州后石电厂为例介绍圆形煤场及其各主要组成部分： 1.2 圆形煤场的主要构成 圆形煤场由圆形煤场堆取料机、圆形煤场土建结构及其它相关辅助设施构成。 1.2.1 圆形煤场堆取料机 后石电厂室内圆形煤场内采用德国 SHADE 公司生产的堆取料机。其主要组成部分为：中心柱及下部的圆锥形煤斗、堆料机、取料机、振动给煤机、电气和控制设备等。 图1.2-1 福建漳州后石电厂圆形煤场堆取料机 5 图1.2-2 福建漳州后石电厂圆形煤场堆取料机 1.2.1.1 中心柱 堆取料机的中心柱位于圆形煤场的中央，由钢板卷轧为圆筒状并焊接组装而成。 中心柱的顶部与进入圆形煤场的带式输送机栈桥相接，并作为栈桥荷载的一个支承点。带式输送机的头部漏斗下口与中心柱顶的落煤管采用法兰连接，并通过其下的斜管接至堆料机上的悬臂带式输送机。 中心柱的下部设有一个圆锥形煤斗和三个钢支腿。支腿支撑于圆形煤场地下钢筋混凝土基础上。中心柱也可作为地下运煤隧道的紧急通道。 中心柱是煤场堆取料机的重要部件，即承受着各主要部件及输入栈桥的荷载，也是各部件的安装中心。因此中心柱的制造安装工艺要求非常严格。 1.2.1...
