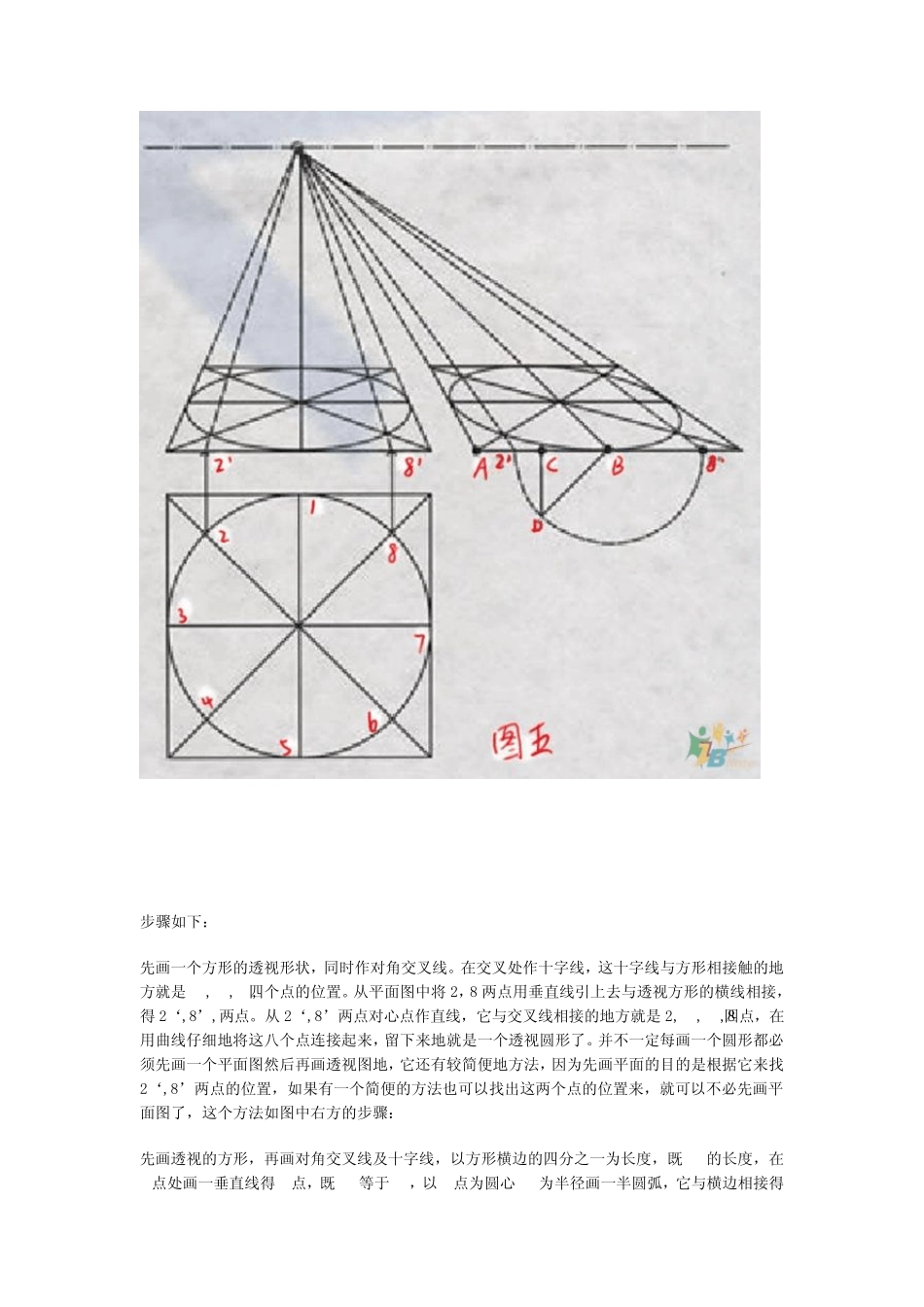

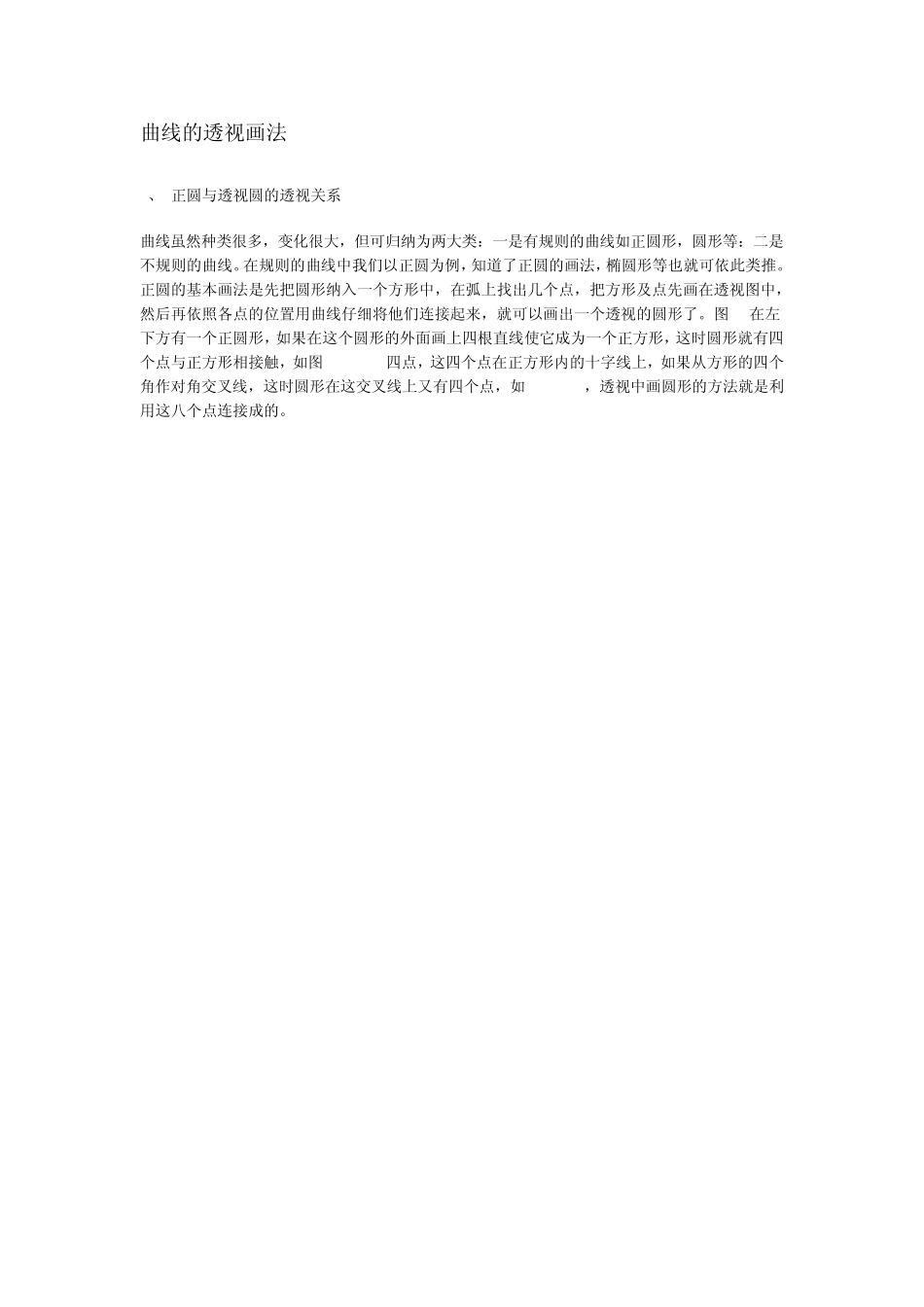

曲线的透视画法 1、 正圆与透视圆的透视关系 曲线虽然种类很多，变化很大，但可归纳为两大类：一是有规则的曲线如正圆形，圆形等：二是不规则的曲线。在规则的曲线中我们以正圆为例，知道了正圆的画法，椭圆形等也就可依此类推。正圆的基本画法是先把圆形纳入一个方形中，在弧上找出几个点，把方形及点先画在透视图中，然后再依照各点的位置用曲线仔细将他们连接起来，就可以画出一个透视的圆形了。图 5,在左下方有一个正圆形，如果在这个圆形的外面画上四根直线使它成为一个正方形，这时圆形就有四个点与正方形相接触，如图 1,3,5,7四点，这四个点在正方形内的十字线上，如果从方形的四个角作对角交叉线，这时圆形在这交叉线上又有四个点，如 2,4,6,8，透视中画圆形的方法就是利用这八个点连接成的。 步骤如下： 先画一个方形的透视形状，同时作对角交叉线。在交叉处作十字线，这十字线与方形相接触的地方就是1,3,5,7四个点的位置。从平面图中将2，8 两点用垂直线引上去与透视方形的横线相接，得2‘,8’,两点。从2‘,8’两点对心点作直线，它与交叉线相接的地方就是2,4,6,8四点，在用曲线仔细地将这八个点连接起来，留下来地就是一个透视圆形了。并不一定每画一个圆形都必须先画一个平面图然后再画透视图地，它还有较简便地方法，因为先画平面的目的是根据它来找2‘,8’两点的位置，如果有一个简便的方法也可以找出这两个点的位置来，就可以不必先画平面图了，这个方法如图中右方的步骤： 先画透视的方形，再画对角交叉线及十字线，以方形横边的四分之一为长度，既 AC的长度，在c点处画一垂直线得D点，既 CD等于 AC，以 B点为圆心 BD为半径画一半圆弧，它与横边相接得地方就是2,8两个点得位置，有了这两点，接下来就可以按照上面所说得方法来完成一个透视得圆形了。 2、认识圆在视点左，中，右不同位置的变化 关于圆形的画法除了上面所讲的基本方法外，还有一些事项必须同时认识清楚，在作画时才不致于发生错误：正圆形在透视中变成一个椭圆形的形状，它的形状是上半圆较小下半圆较大，因为下半圆距离画面近而上半圆距离画面远的原因，因此，不能画成相等的大小，在描一个透视的圆形时，一定要使弧线行进的均匀自然，特别是两个尖端不能太尖，也不能太方。 在平面图中正圆形最宽的左右两点是在与方形相接触的地方，但在透视图中却不是这样，它的最宽两点是根据它所在地位而定的。请看图 6，正中的一个圆形，从视点作两根投射线...
