圆锥圆柱减速器(机械设计课程设计)VIP免费

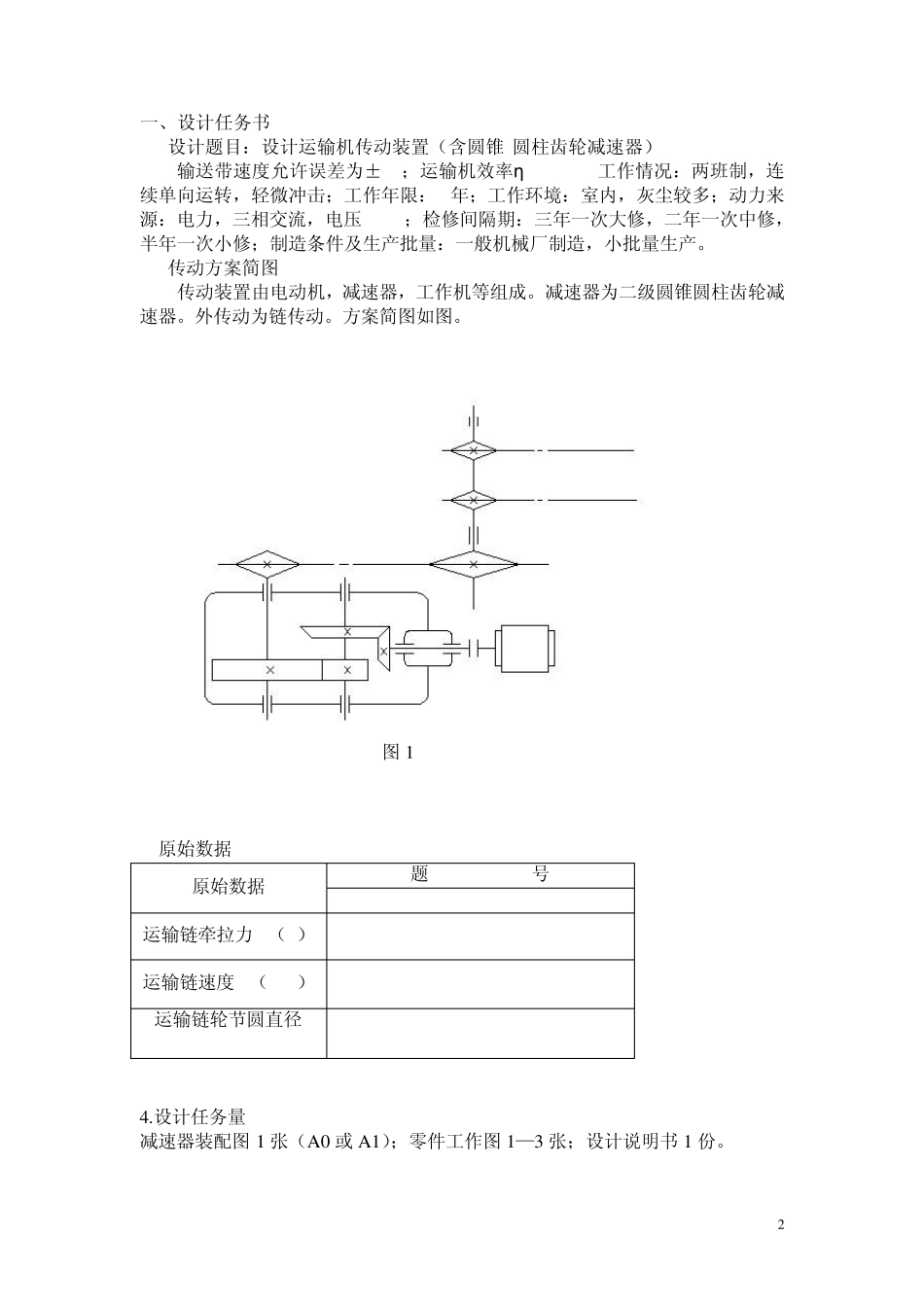

机械设计课程设计计算说明书 题 目 指导教师 院 系 班 级 学 号 姓 名 完成时间 1 目录 一、传动方案拟定……………………………………………… 2 二、电动机的选择……………………………………………… 3 三、计算总传动比及分配各级的传动比……………………… 4 四、运动参数及动力参数计算………………………………… 5 五、链传动的设计与计算………………………………………… 6 六、传动零件的设计计算……………………………………… 7 七、轴的设计计算……………………………………………… 15 八、键联接的选择及计算……………………………………… 25 九、滚动轴承的选择及校核计算……………………………… 26 十、联轴器的选择……………………………………………… 28 十一、润滑与密封……………………………………………… 28 十二、参考文献………………………………………………… 29 十三、附录（零件及装配图） 2 一、设计任务书 1. 设计题目：设计运输机传动装置（含圆锥-圆柱齿轮减速器） 输送带速度允许误差为±5%；运输机效率η w=0.96;工作情况：两班制，连续单向运转，轻微冲击；工作年限：8年；工作环境：室内，灰尘较多；动力来源：电力，三相交流，电压 380V；检修间隔期：三年一次大修，二年一次中修，半年一次小修；制造条件及生产批量：一般机械厂制造，小批量生产。 2. 传动方案简图 传动装置由电动机，减速器，工作机等组成。减速器为二级圆锥圆柱齿轮减速器。外传动为链传动。方案简图如图。 图 1 3.原始数据 原始数据 题 号 8 运输链牵拉力 F（N） 7500 运输链速度v（m/s） 0.85 运输链轮节圆直径D/mm 532 4.设计任务量 减速器装配图 1 张（A 0 或 A 1）；零件工作图 1—3 张；设计说明书1 份。 3 二、电动机的选择 1. 电动机的类型： 按工作要求和工作条件，选用一般用途的Y系列三相异步电动机。它为卧式封闭结构。 2. 功率的确定 2.1 工作机所需功率wP (kw): wP =Fv/(1000w )=7500×0.85/(1000×0.96)= 6.64kw 2.2 电动机至工作机的总效率η ： η =1 ×32×3 ×4 ×5 ×6 =0.915×0.985^3×0.97×0.96×0.99×0.99=0.798 （1 为联轴器的效率，2 为轴承的效率，3 为圆锥齿轮传动的效率，4 为圆柱齿轮的传动效率，5 为链传动的效率，6 为滚筒的传动效率） 2.3 所...
