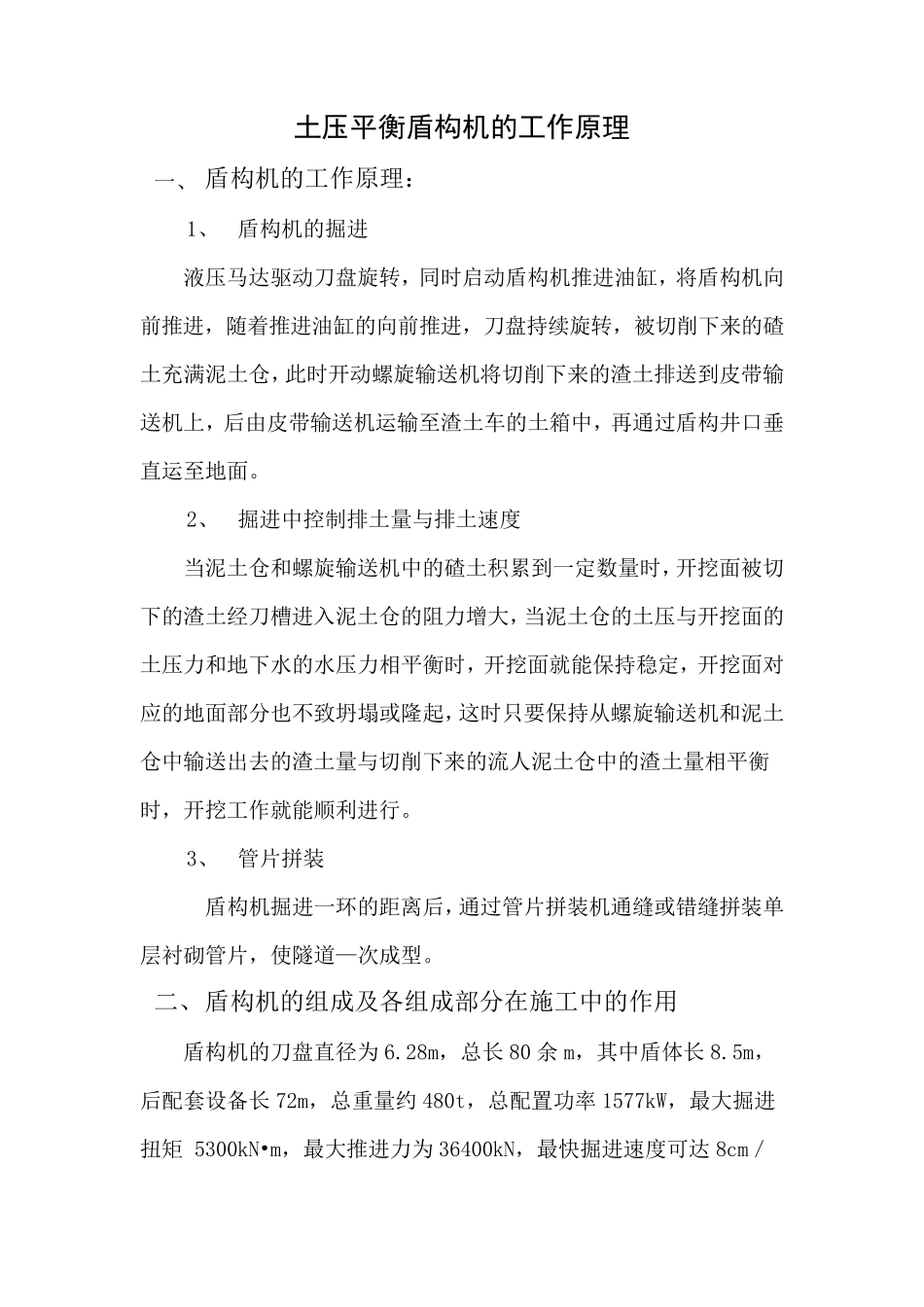

土压平衡式盾构机的工作原理_第1页
1/13

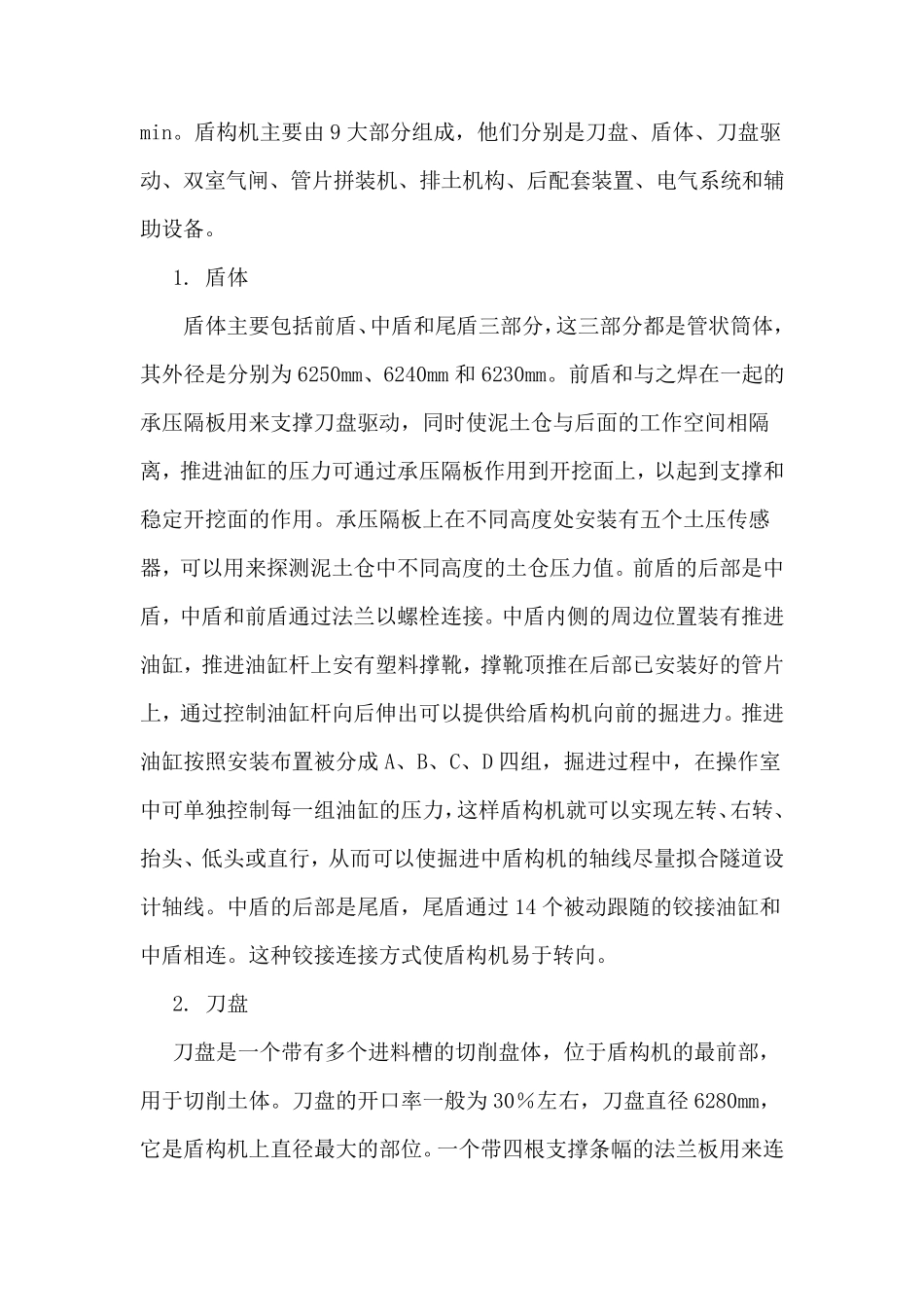

土压平衡式盾构机的工作原理_第2页
2/13

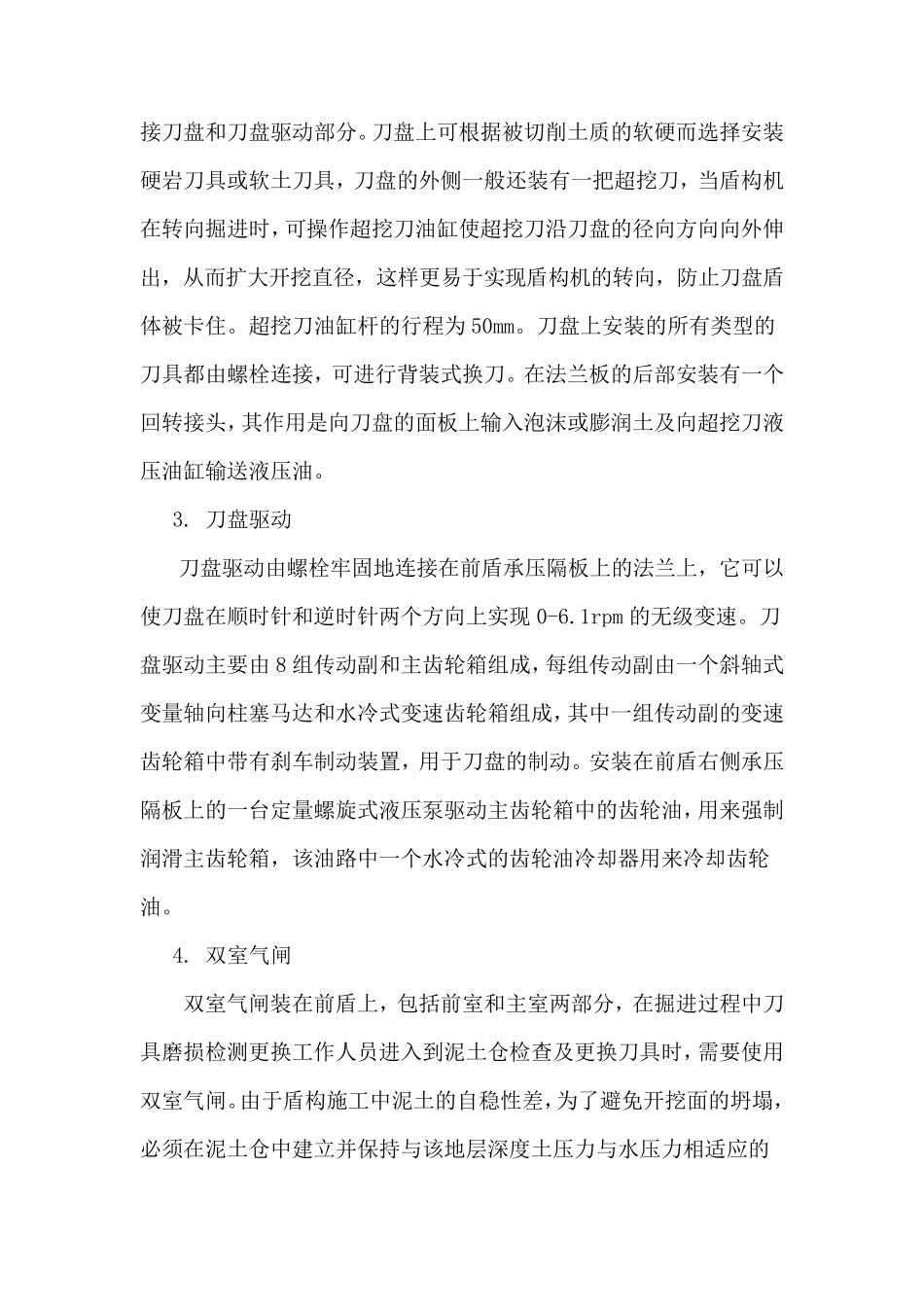

土压平衡式盾构机的工作原理_第3页
3/13
土压平衡盾构机的工作原理 一、 盾构机的工作原理: 1、 盾构机的掘进 液压马达驱动刀盘旋转,同时启动盾构机推进油缸,将盾构机向前推进,随着推进油缸的向前推进,刀盘持续旋转,被切削下来的碴土充满泥土仓,此时开动螺旋输送机将切削下来的渣土排送到皮带输送机上,后由皮带输送机运输至渣土车的土箱中,再通过盾构井口垂直运至地面。 2、 掘进中控制排土量与排土速度 当泥土仓和螺旋输送机中的碴土积累到一定数量时,开挖面被切下的渣土经刀槽进入泥土仓的阻力增大,当泥土仓的土压与开挖面的土压力和地下水的水压力相平衡时,开挖面就能保持稳定,开挖面对应的地面部分也不致坍塌或隆起,这时只要保持从螺旋输送机和泥土仓中输送出去的渣土量与切削下来的流人泥土仓中的渣土量相平衡时,开挖工作就能顺利进行。 3、 管片拼装 盾构机掘进一环的距离后,通过管片拼装机通缝或错缝拼装单层衬砌管片,使隧道—次成型。 二、 盾构机的组成及各组成部分在施工中的作用 盾构机的刀盘直径为6.28m,总长80 余m,其中盾体长8.5m,后配套设备长72m,总重量约480t,总配置功率1577kW,最大掘进扭矩 5300kN•m,最大推进力为36400kN,最快 掘进速度可 达 8cm/min。盾构机主要由9 大部分组成,他们分别是刀盘、盾体、刀盘驱动、双室气闸、管片拼装机、排土机构、后配套装置、电气系统和辅助设备。 1. 盾体 盾体主要包括前盾、中盾和尾盾三部分,这三部分都是管状筒体,其外径是分别为 6250mm、6240mm 和 6230mm。前盾和与之焊在一起的承压隔板用来支撑刀盘驱动,同时使泥土仓与后面的工作空间相隔离,推进油缸的压力可通过承压隔板作用到开挖面上,以起到支撑和稳定开挖面的作用。承压隔板上在不同高度处安装有五个土压传感器,可以用来探测泥土仓中不同高度的土仓压力值。前盾的后部是中盾,中盾和前盾通过法兰以螺栓连接。中盾内侧的周边位置装有推进油缸,推进油缸杆上安有塑料撑靴,撑靴顶推在后部已安装好的管片上,通过控制油缸杆向后伸出可以提供给盾构机向前的掘进力。推进油缸按照安装布置被分成A、B、C、D 四组,掘进过程中,在操作室中可单独控制每一组油缸的压力,这样盾构机就可以实现左转、右转、抬头 、低 头 或 直 行 ,从 而 可以使掘进中盾构机的轴 线 尽 量 拟 合 隧 道 设计 轴 线 。中盾的后部是尾盾,尾盾通过 14 个被动跟 随 的铰 接油缸和中盾相连。这种 铰 接连接方 式 ...
