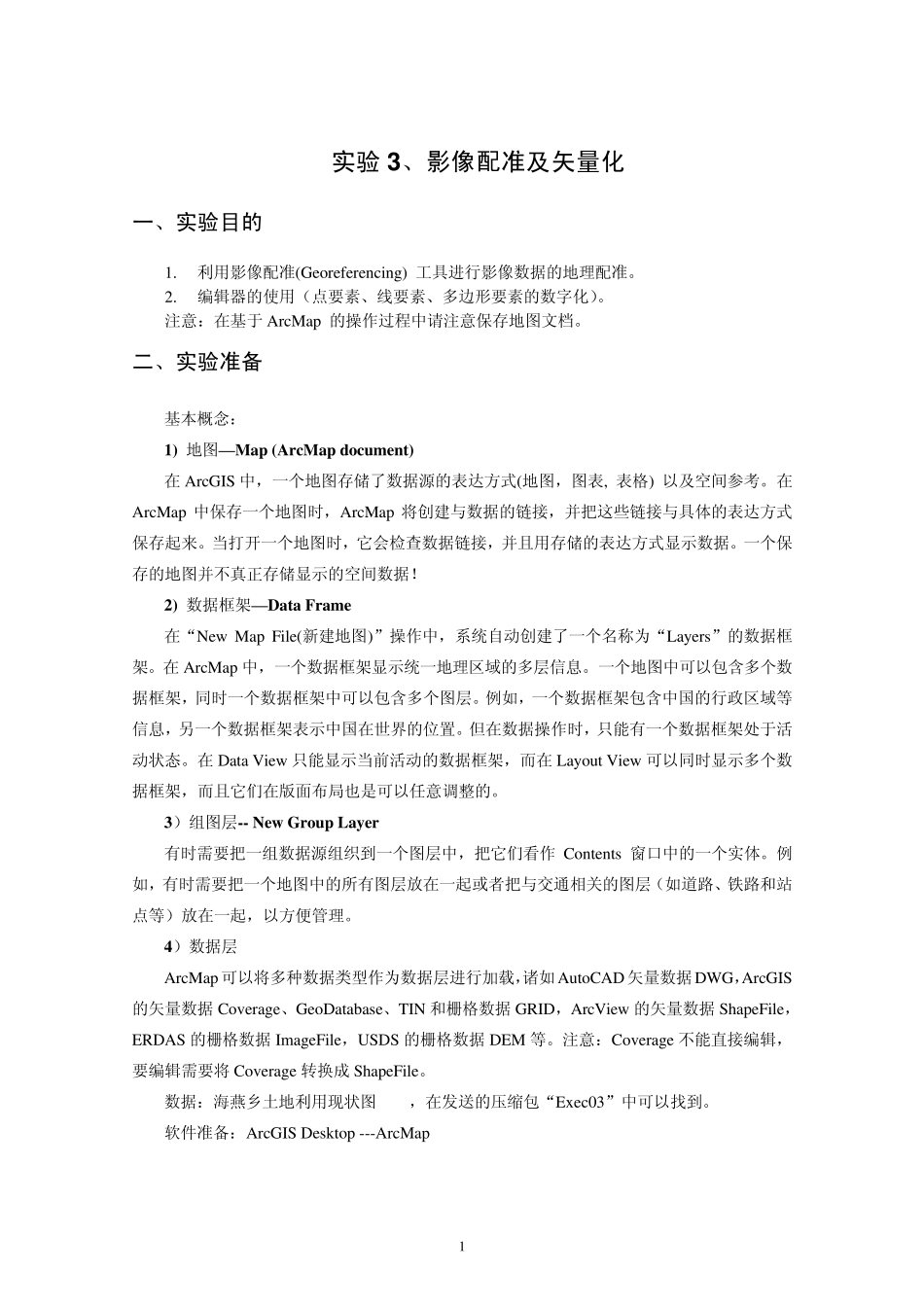

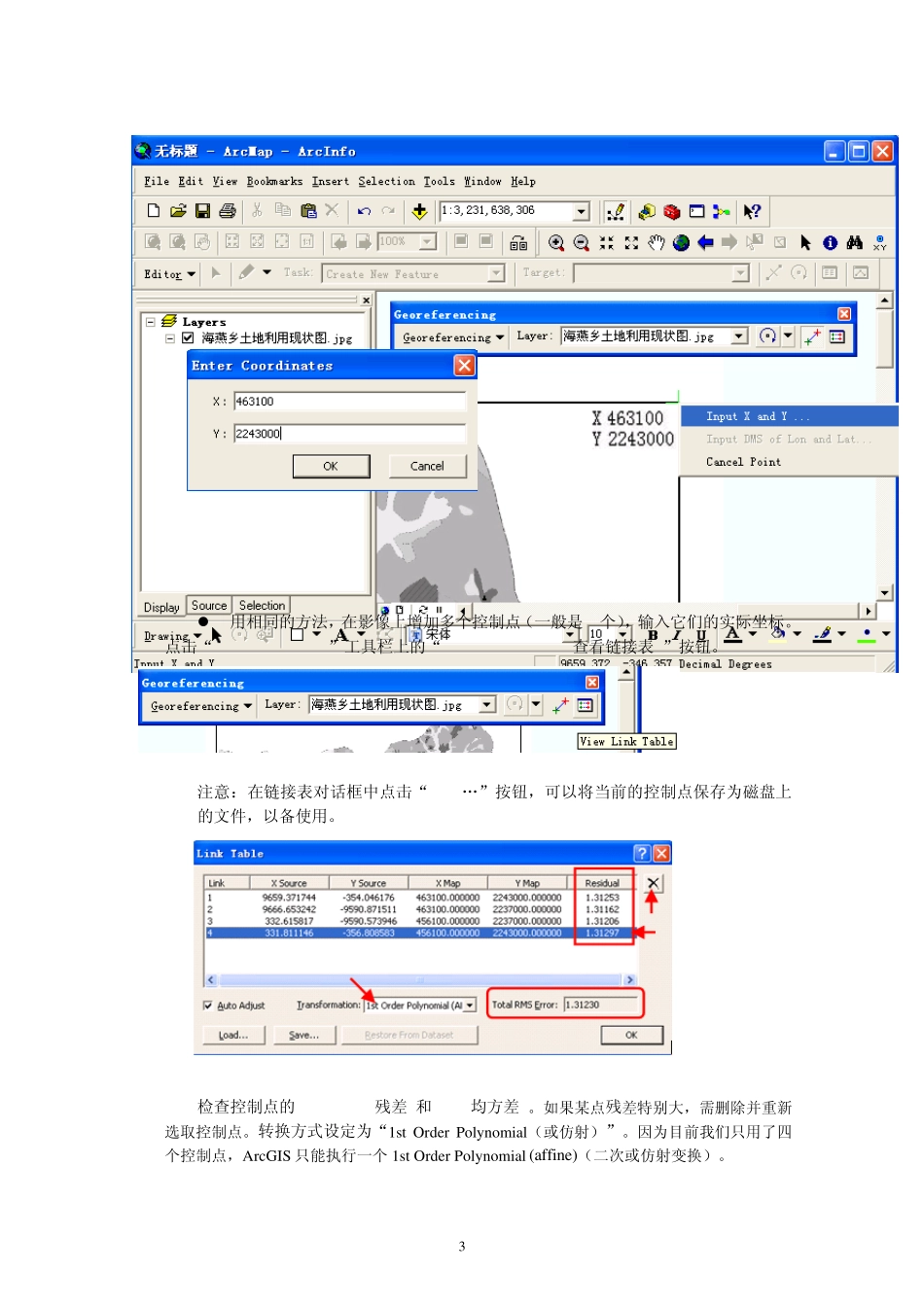

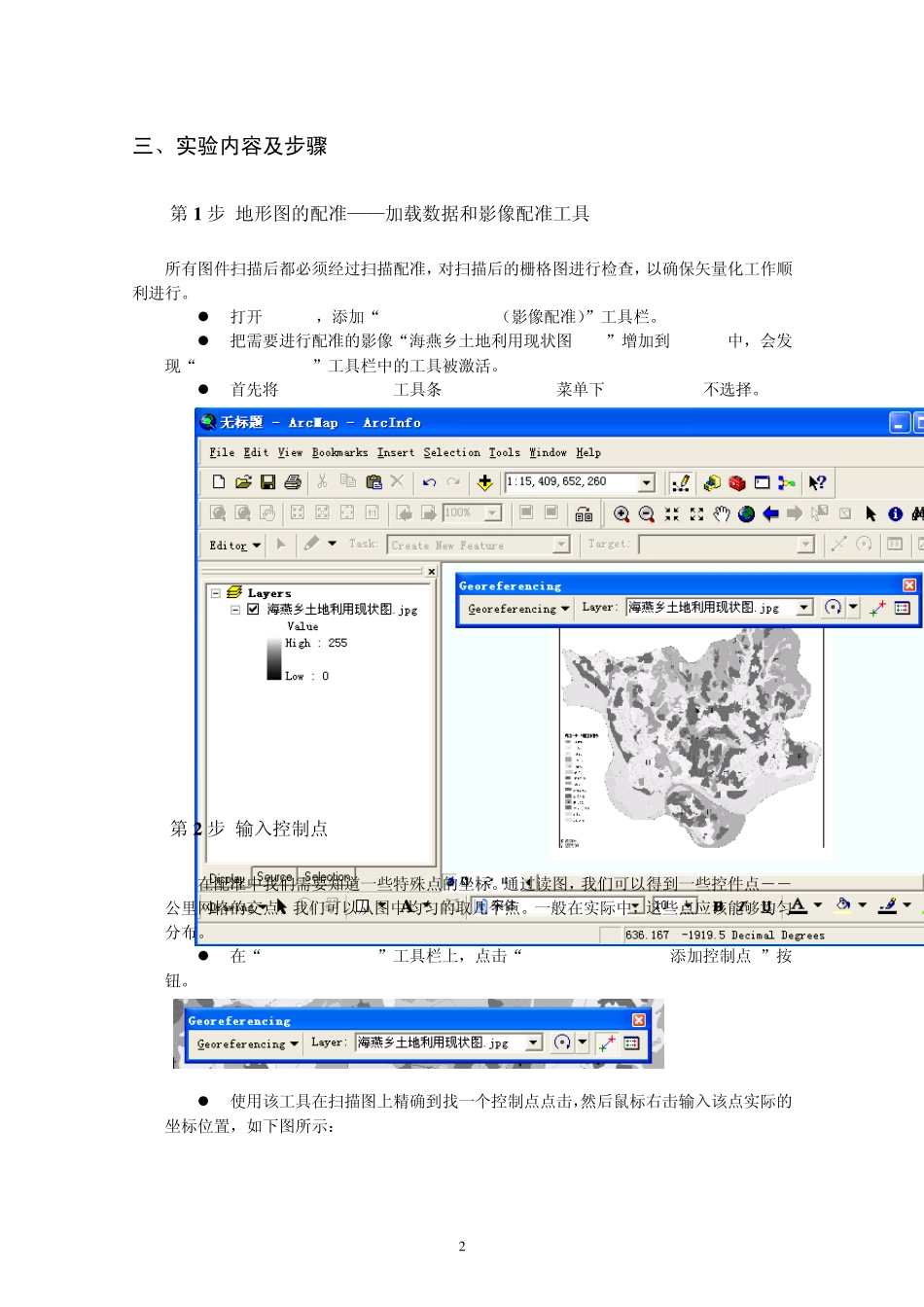

1 实验3 、影像配准及矢量化 一、实验目的 1. 利用影像配准(Georeferencing) 工具进行影像数据的地理配准。 2. 编辑器的使用（点要素、线要素、多边形要素的数字化）。 注意：在基于ArcMap 的操作过程中请注意保存地图文档。 二、实验准备 基本概念： 1) 地图—Map (ArcMap document) 在ArcGIS 中，一个地图存储了数据源的表达方式(地图，图表, 表格) 以及空间参考。在ArcMap 中保存一个地图时，ArcMap 将创建与数据的链接，并把这些链接与具体的表达方式保存起来。当打开一个地图时，它会检查数据链接，并且用存储的表达方式显示数据。一个保存的地图并不真正存储显示的空间数据！ 2) 数据框架—Data Frame 在“New Map File(新建地图)”操作中，系统自动创建了一个名称为“Layers”的数据框架。在ArcMap 中，一个数据框架显示统一地理区域的多层信息。一个地图中可以包含多个数据框架，同时一个数据框架中可以包含多个图层。例如，一个数据框架包含中国的行政区域等信息，另一个数据框架表示中国在世界的位置。但在数据操作时，只能有一个数据框架处于活动状态。在Data View 只能显示当前活动的数据框架，而在Layout View 可以同时显示多个数据框架，而且它们在版面布局也是可以任意调整的。 3）组图层-- New Group Layer 有时需要把一组数据源组织到一个图层中，把它们看作Contents 窗口中的一个实体。例如，有时需要把一个地图中的所有图层放在一起或者把与交通相关的图层（如道路、铁路和站点等）放在一起，以方便管理。 4）数据层 ArcMap 可以将多种数据类型作为数据层进行加载，诸如AutoCAD 矢量数据DWG，ArcGIS的矢量数据Coverage、GeoDatabase、TIN 和栅格数据GRID，ArcView 的矢量数据ShapeFile，ERDAS 的栅格数据ImageFile，USDS 的栅格数据DEM 等。注意：Coverage 不能直接编辑，要编辑需要将Coverage 转换成 ShapeFile。 数据：海燕乡土地利用现状图.jpg，在发送的压缩包“Exec03”中可以找到。 软件准备：ArcGIS Desktop ---ArcMap 2 三、实验内容及步骤 第1 步 地形图的配准——加载数据和影像配准工具 所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。  打开 ArcMap，添加“Georeferencing（影像配准）”工具栏。  把需要进行配准的影像“海燕乡土地利用现状图.jpg”增加到 ArcMap中，会发现“Georeferencing”...
