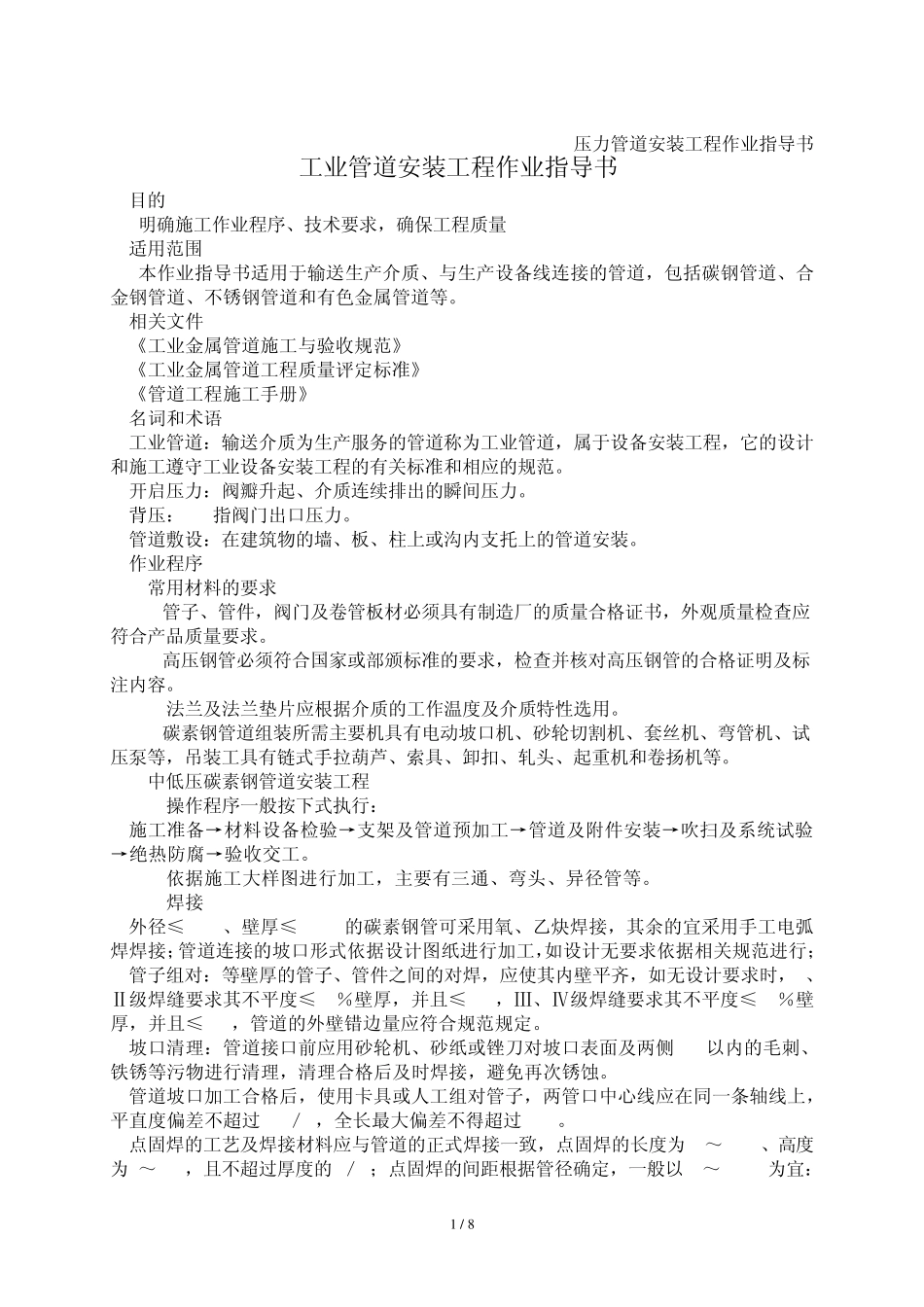

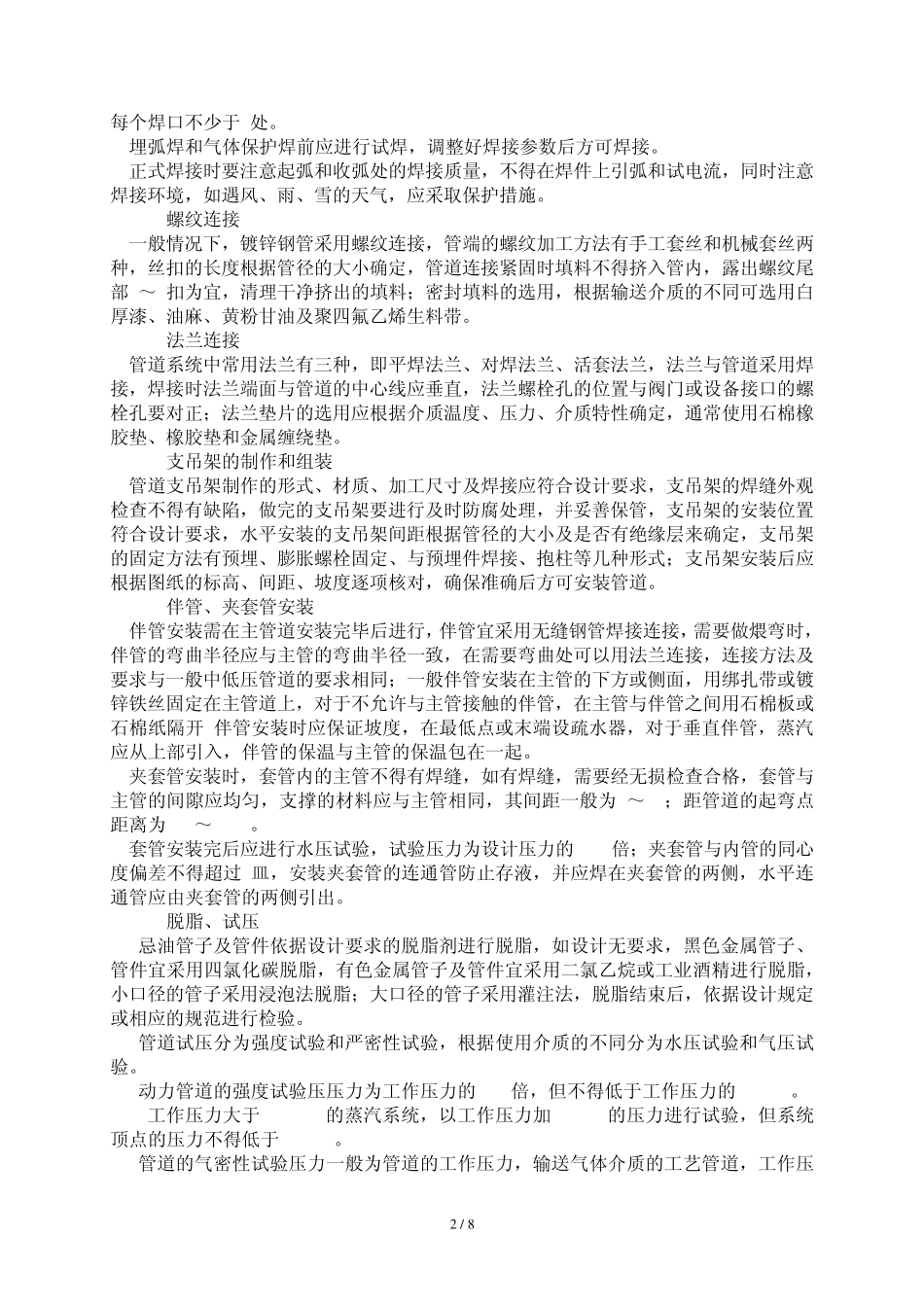

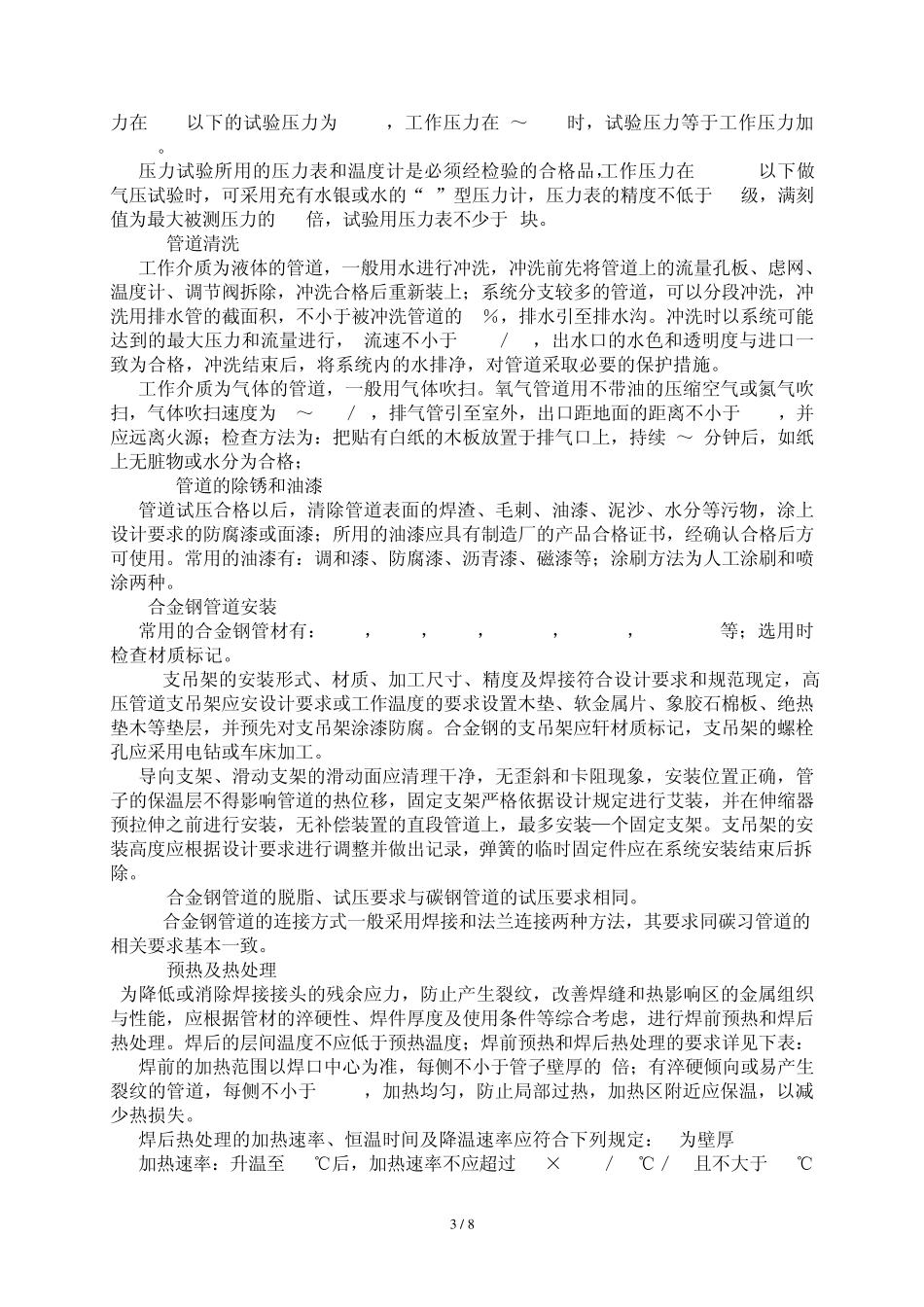

1 / 8 压力管道安装工程作业指导书 工业管道安装工程作业指导书 1.目的 明确施工作业程序、技术要求，确保工程质量 2.适用范围 本作业指导书适用于输送生产介质、与生产设备线连接的管道，包括碳钢管道、合金钢管道、不锈钢管道和有色金属管道等。 3.相关文件 《工业金属管道施工与验收规范》 《工业金属管道工程质量评定标准》 《管道工程施工手册》 4.名词和术语 工业管道：输送介质为生产服务的管道称为工业管道，属于设备安装工程，它的设计和施工遵守工业设备安装工程的有关标准和相应的规范。 开启压力：阀瓣升起、介质连续排出的瞬间压力。 背压： 指阀门出口压力。 管道敷设：在建筑物的墙、板、柱上或沟内支托上的管道安装。 5.作业程序 5.1 常用材料的要求 5.1.1 管子、管件，阀门及卷管板材必须具有制造厂的质量合格证书，外观质量检查应符合产品质量要求。 5.1.2 高压钢管必须符合国家或部颁标准的要求，检查并核对高压钢管的合格证明及标注内容。 5.1.3 法兰及法兰垫片应根据介质的工作温度及介质特性选用。 5.1.4 碳素钢管道组装所需主要机具有电动坡口机、砂轮切割机、套丝机、弯管机、试压泵等，吊装工具有链式手拉葫芦、索具、卸扣、轧头、起重机和卷扬机等。 5.2 中低压碳素钢管道安装工程 5.2.1 操作程序一般按下式执行： 施工准备→材料设备检验→支架及管道预加工→管道及附件安装→吹扫及系统试验→绝热防腐→验收交工。 5.2.2 依据施工大样图进行加工，主要有三通、弯头、异径管等。 5.2.3 焊接 外径≤57mm、壁厚≤3.5mm的碳素钢管可采用氧、乙炔焊接，其余的宜采用手工电弧焊焊接；管道连接的坡口形式依据设计图纸进行加工，如设计无要求依据相关规范进行； 管子组对：等壁厚的管子、管件之间的对焊，应使其内壁平齐，如无设计要求时，I、Ⅱ级焊缝要求其不平度≤10％壁厚，并且≤lmm，Ⅲ、Ⅳ级焊缝要求其不平度≤20％壁厚，并且≤2mm，管道的外壁错边量应符合规范规定。 坡口清理：管道接口前应用砂轮机、砂纸或锉刀对坡口表面及两侧10mm以内的毛刺、铁锈等污物进行清理，清理合格后及时焊接，避免再次锈蚀。 管道坡口加工合格后，使用卡具或人工组对管子，两管口中心线应在同一条轴线上，平直度偏差不超过lmm／m，全长最大偏差不得超过lOmm。 点固焊的工艺及焊接材料应与管道的正式焊接一致，点固焊的长度为10～15mm、高度为2～4mm，且不超过厚度的2／3；点固焊的间距根据管...
