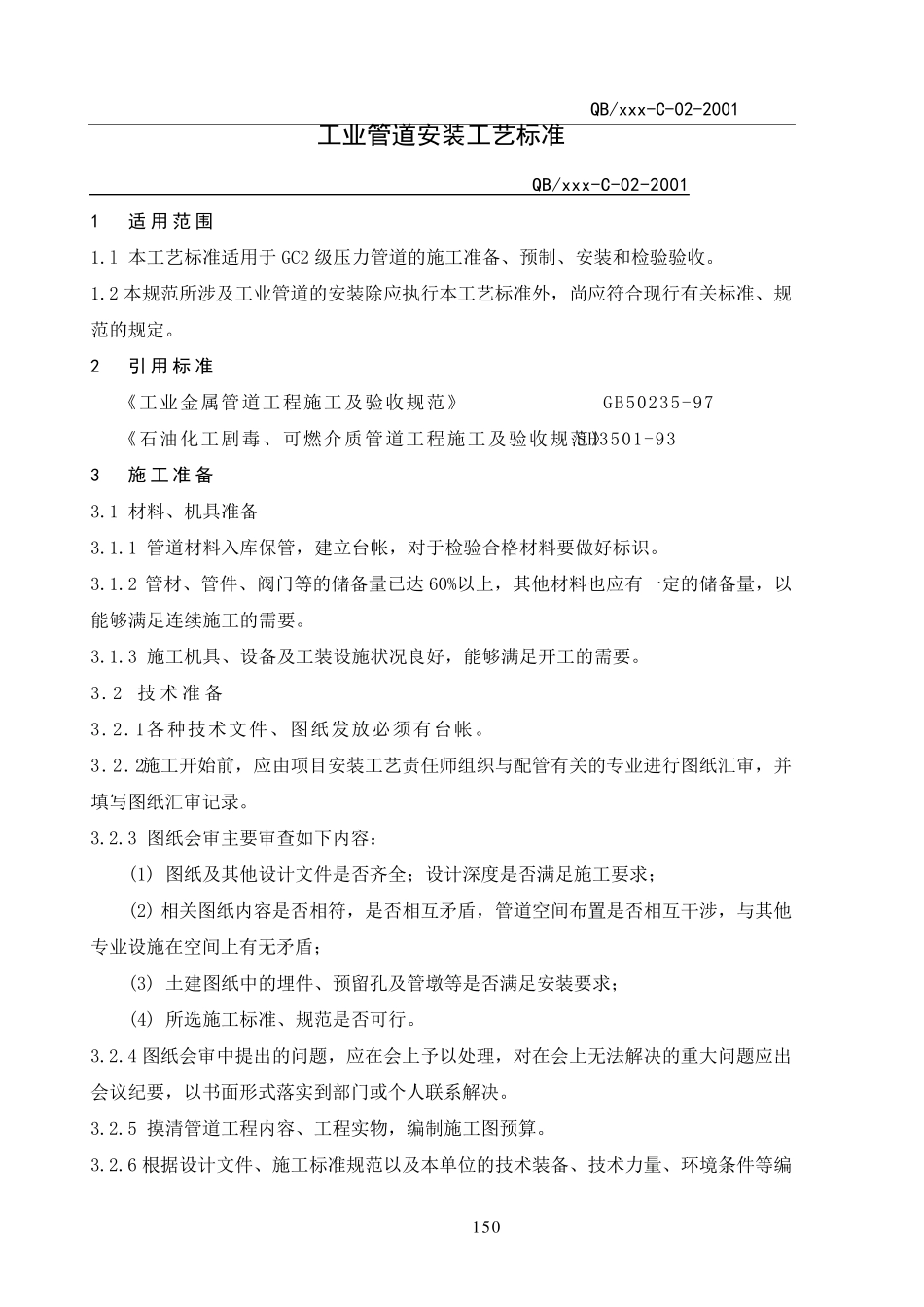

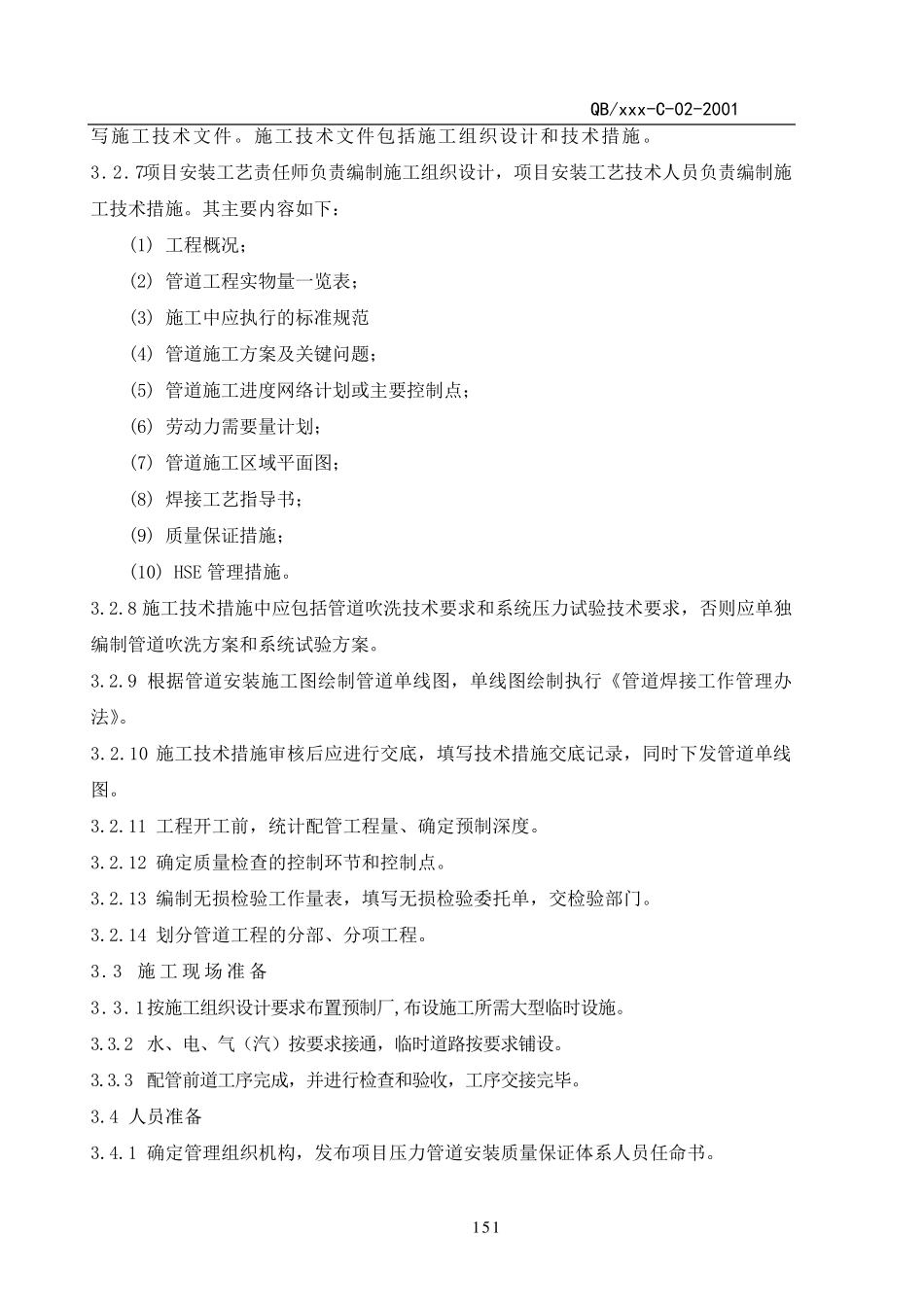

QB/xxx-C-02-2001 1 5 0 工业管道安装工艺标准 QB/xxx-C-02-2001 1 适 用 范 围 1.l 本工艺标准适用于GC2 级压力管道的施工准备、预制、安装和检验验收。 1.2 本规范所涉及工业管道的安装除应执行本工艺标准外，尚应符合现行有关标准、规范的规定。 2 引 用 标 准 《工业金属管道工程施工及验收规范》 GB50235-97 《石油化工剧毒、可燃介质管道工程施工及验收规范》 SH3501-93 3 施 工准 备 3.1 材料、机具准备 3.1.1 管道材料入库保管，建立台帐，对于检验合格材料要做好标识。 3.1.2 管材、管件、阀门等的储备量已达 60%以上，其他材料也应有一定的储备量，以能够满足连续施工的需要。 3.1.3 施工机具、设备及工装设施状况良好，能够满足开工的需要。 3.2 技 术 准备 3.2.1 各种技术文件、图纸发放必须有台帐。 3.2.2 施工开始前，应由项目安装工艺责任师组织与配管有关的专业进行图纸汇审，并填写图纸汇审记录。 3.2.3 图纸会审主要审查如下内容： (1) 图纸及其他设计文件是否齐全；设计深度是否满足施工要求； (2) 相关图纸内容是否相符，是否相互矛盾，管道空间布置是否相互干涉，与其他专业设施在 空间上有无 矛盾； (3) 土 建图纸中 的埋 件、预留 孔 及管墩 等是否满足安装要求； (4) 所选 施工标准、规范是否可行。 3.2.4 图纸会审中 提 出 的问 题 ，应在 会上予 以处 理 ，对在 会上无 法 解 决 的重 大 问 题 应出会议 纪 要，以书 面 形 式 落 实 到 部 门或 个 人 联 系 解 决 。 3.2.5 摸 清 管道工程内容、工程实 物 ，编 制施工图预算 。 3.2.6 根 据 设计文件、施工标准规范以及本单 位 的技术装备、技术力量、环 境 条 件等编 QB/xxx-C-02-2001 1 5 1 写施工技术文件。施工技术文件包括施工组织设计和技术措施。 3.2.7 项目安装工艺责任师负责编制施工组织设计，项目安装工艺技术人员负责编制施工技术措施。其主要内容如下： (1) 工程概况； (2) 管道工程实物量一览表； (3) 施工中应执行的标准规范 (4) 管道施工方案及关键问题； (5) 管道施工进度网络计划或主要控制点； (6) 劳动力需要量计划； (7) 管道施工区域平面图； (8) 焊接工艺指导书； (9) 质量保证措施； (10) HSE 管理措施。 3.2.8 施工技术措施中应包括管道吹洗技术要求和系统压力试验技术要求，否则应单...
