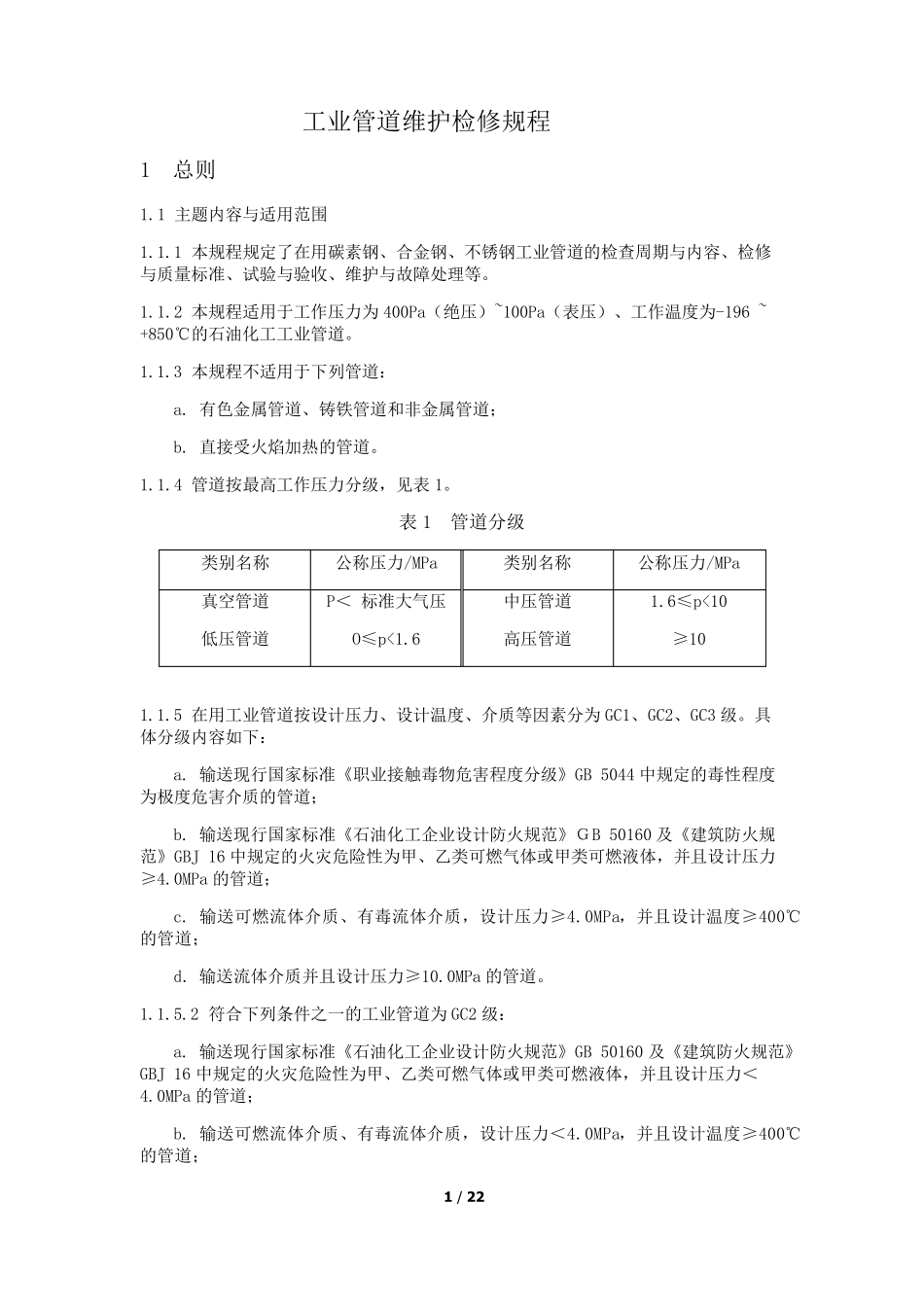

1 / 22 工业管道维护检修规程 1 总则 1.1 主题内容与适用范围 1.1.1 本规程规定了在用碳素钢、合金钢、不锈钢工业管道的检查周期与内容、检修与质量标准、试验与验收、维护与故障处理等。 1.1.2 本规程适用于工作压力为400Pa（绝压）~100Pa（表压）、工作温度为-196 ~ +850℃的石油化工工业管道。 1.1.3 本规程不适用于下列管道： a. 有色金属管道、铸铁管道和非金属管道； b. 直接受火焰加热的管道。 1.1.4 管道按最高工作压力分级，见表1。 表1 管道分级 类别名称 公称压力/MPa 类别名称 公称压力/MPa 真空管道 低压管道 P＜ 标准大气压 O≤p<1.6 中压管道 高压管道 1.6≤p<10 ≥10 1.1.5 在用工业管道按设计压力、设计温度、介质等因素分为GC1、GC2、GC3 级。具体分级内容如下： a. 输送现行国家标准《职业接触毒物危害程度分级》GB 5044 中规定的毒性程度为极度危害介质的管道； b. 输送现行国家标准《石油化工企业设计防火规范》ＧB 50160 及《建筑防火规范》GBJ 16 中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力≥4.0MPa 的管道； c. 输送可燃流体介质、有毒流体介质，设计压力≥4.0MPa，并且设计温度≥400℃的管道； d. 输送流体介质并且设计压力≥10.0MPa 的管道。 1.1.5.2 符合下列条件之一的工业管道为GC2 级： a. 输送现行国家标准《石油化工企业设计防火规范》GB 50160 及《建筑防火规范》GBJ 16 中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体，并且设计压力＜4.0MPa 的管道； b. 输送可燃流体介质、有毒流体介质，设计压力＜4.0MPa，并且设计温度≥400℃的管道； 2 / 22 c. 输送可燃流体介质、无毒流体介质，设计压力＜10.0MPa，并且设计温度≥400℃的管道； d. 输送流体介质，设计压力＜10.0MPa，并且设计温度＜400℃的管道。 1.1.5.3 符合下列条件之一的 GC2 级工业管道划分为 GC3 级： a. 输送可燃流体介质、无毒流体介质，设计压力＜1.0MPa，并且设计温度＜400℃的管道； b. 输送可燃流体介质、无毒流体介质，设计压力＜4.0MPa，并且设计温度＜400℃的管道； 1.2 编写修订依据 GB 50235 工业金属管道工程施工及验收规范 GB 50236 现场设备、工业管道焊接工程施工及验收规范 SH 3501 石油化工有毒、可燃介质管道施工及验收规范 国质检锅 108 号《在用工业管道定期检验规程》 GB 5044 职业接触...
