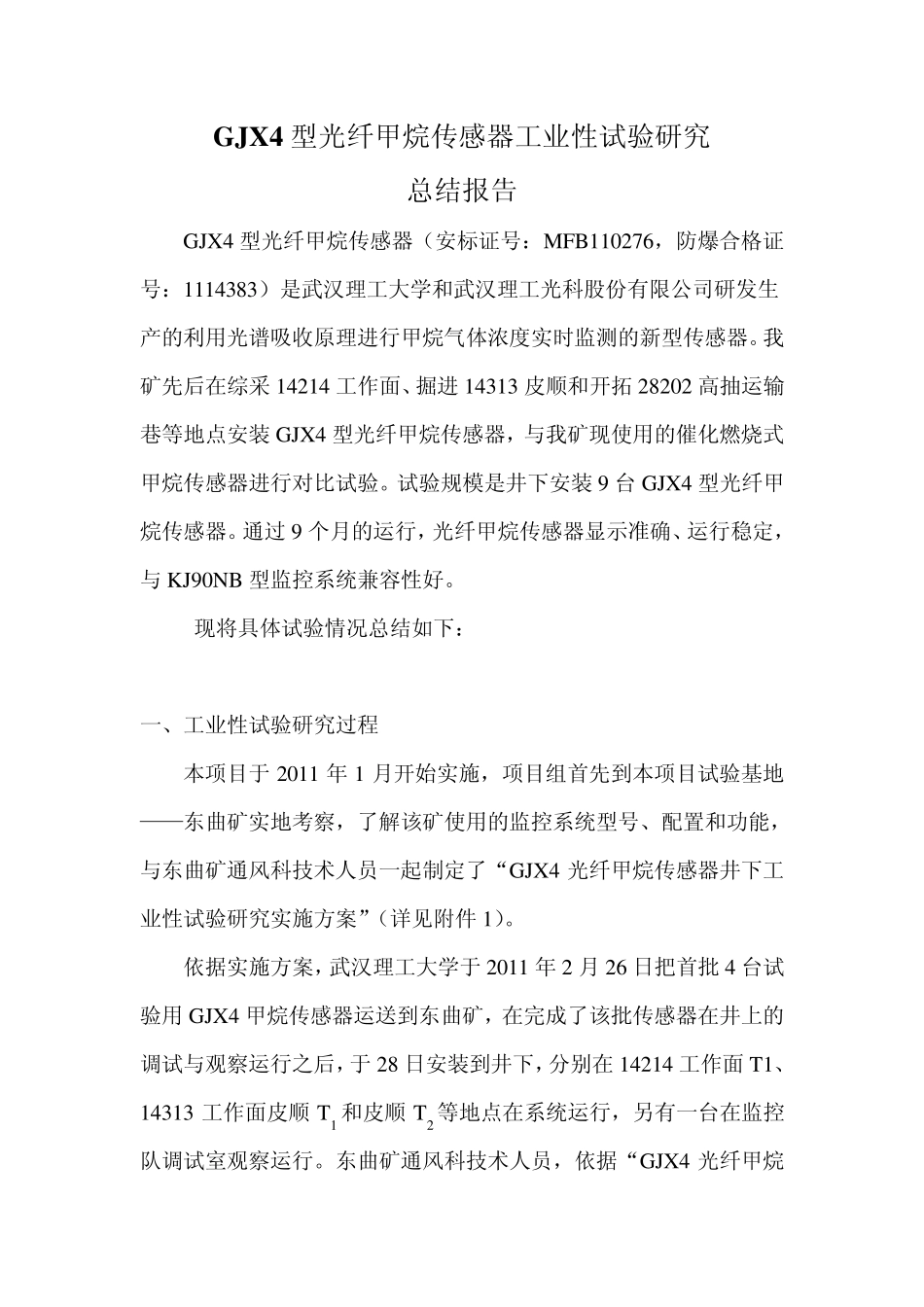

GJX 4 型光纤甲烷传感器工业性试验研究 总结报告 GJX4 型光纤甲烷传感器（安标证号：MFB110276，防爆合格证号：1114383）是武汉理工大学和武汉理工光科股份有限公司研发生产的利用光谱吸收原理进行甲烷气体浓度实时监测的新型传感器。我矿先后在综采 14214 工作面、掘进 14313 皮顺和开拓 28202 高抽运输巷等地点安装 GJX4 型光纤甲烷传感器，与我矿现使用的催化燃烧式甲烷传感器进行对比试验。试验规模是井下安装 9 台 GJX4 型光纤甲烷传感器。通过 9 个月的运行，光纤甲烷传感器显示准确、运行稳定，与 KJ90NB 型监控系统兼容性好。 现将具体试验情况总结如下： 一、工业性试验研究过程 本项目于2011 年1 月开始实施，项目组首先到本项目试验基地——东曲矿实地考察，了解该矿使用的监控系统型号、配置和功能，与东曲矿通风科技术人员一起制定了“GJX4 光纤甲烷传感器井下工业性试验研究实施方案”（详见附件 1）。 依据实施方案，武汉理工大学于2011 年2 月 26 日把首批 4 台试验用 GJX4 甲烷传感器运送到东曲矿，在完成了该批传感器在井上的调试与观察运行之后，于28 日安装到井下，分别在 14214 工作面 T1、14313 工作面皮顺 T1 和皮顺 T2 等地点在系统运行，另有一台在监控队调试室观察运行。东曲矿通风科技术人员，依据“GJX4 光纤甲烷传感器井下工业性试验研究实施方案”的要求，记录试验数据，并与附近悬挂安装的热催化甲烷传感器的检测结果进行对比，而且在试验过程中，不再对GJX4 光纤甲烷传感器做任何调校。 2011 年8 月武汉理工大学又发送4 台GJX4 甲烷传感器到东曲矿，分别安装在掘四18309 皮顺T2、开二860 东翼回风巷延伸T1、采掘准备队12410 低抽巷T1、开一28202 高抽运输巷T2 等地点。 鉴于东曲矿新近购买了一批重庆煤科院生产的“矿用隔爆兼本安直流稳压电源 KDW0.3/660（A）”，该电源箱输出直流电压为 24V，采用两级过流和过压保护，允许外接的电容最大值为 2.2uF，武汉理工大学第一和第二批发送给东曲矿的GJX4 甲烷传感器因其输入电容稍大，不能直接跟该型号电源箱连接，为此，课题组采用在传感器的电源输入端串接入一个 NTC 功率电阻，抑制传感器启动瞬间的电流，从而能够保证 GJX4 甲烷传感器能够顺利接入 KDW0.3/660（A）电源箱和 KJ90-F16 井下监控分站。2011 年12 月5 日武汉理工大学寄发给东曲矿一台改进后的GJX4 传感器，该传感器能够正常...
