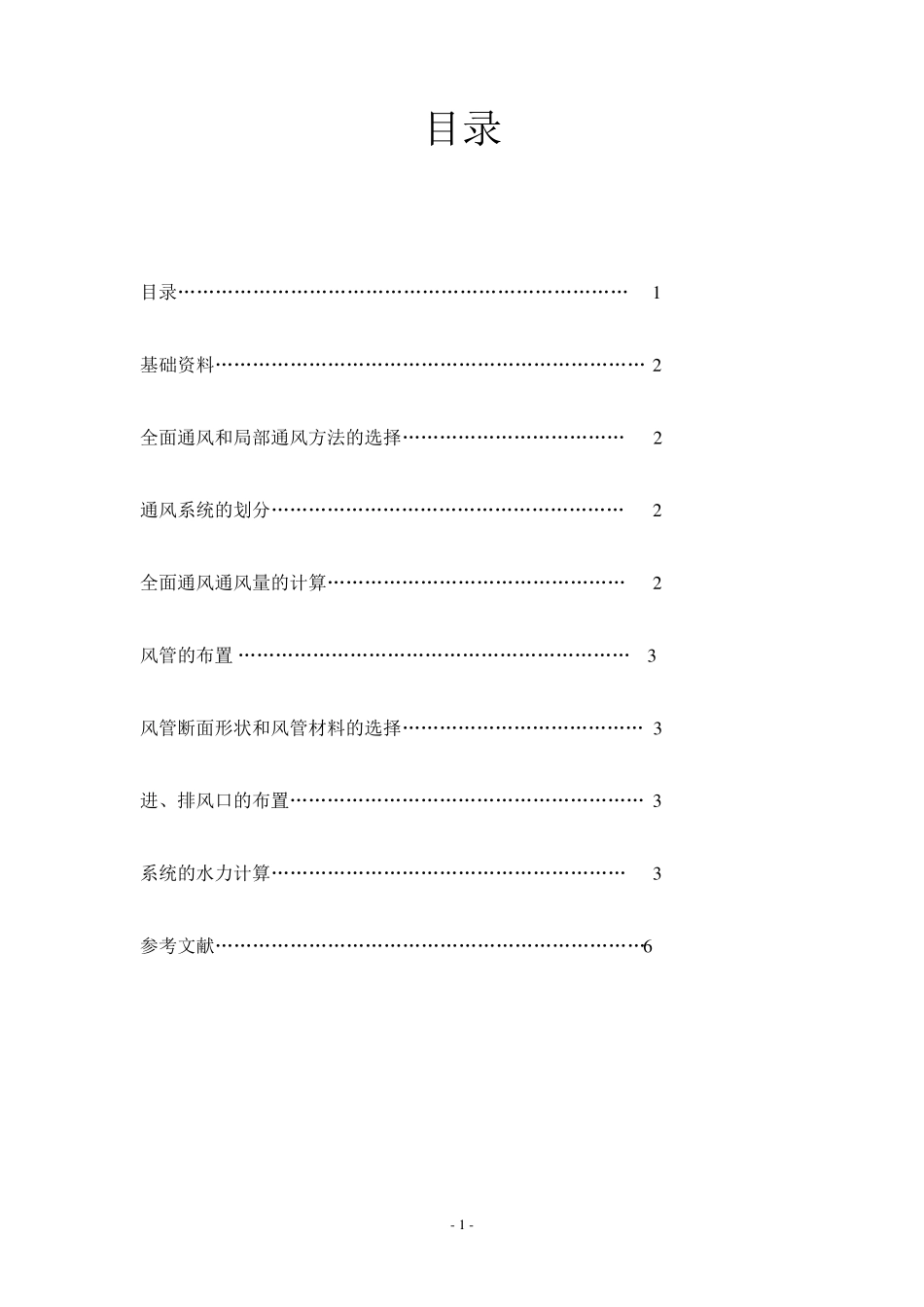

- 0 - - 1 - 目录 目录……………………………………………………………… 1 基础资料…………………………………………………………… 2 全面通风和局部通风方法的选择……………………………… 2 通风系统的划分………………………………………………… 2 全面通风通风量的计算………………………………………… 2 风管的布置 ……………………………………………………… 3 风管断面形状和风管材料的选择………………………………… 3 进、排风口的布置………………………………………………… 3 系统的水力计算………………………………………………… 3 参考文献……………………………………………………………6 - 2 - 一、 基础资料 1、气象资料 长春地区夏季室外计算干球温度31.2℃， 湿球温度23.6℃， 相对湿度64%， 夏季室外平均风速3.5m/s。 2、土建资料 该厂房建筑面积为1700.4m2，框架结构、梁下高为5m。窗户为单层木制结构，尺寸为1200×3000（mm×mm），距地面900mm。 二、 全面通风和局部通风方法的选择 由于生产条件限制、有害物源不固定等原因不能采用局部通风，或者采用局部排风后，室内有害物浓度仍超过卫生标准，在这种情况下采用全面通风。全面通风的效果和通风量以及通风气流组织有关。 根据实际工艺在有害物散发点直接把有害物质捕集起来，经过净化处理，排至室外。分为进风和排风，为了维持室内一定的压力，一般采用机械通风。 由于本工程建筑面积比较大，且属于同一生产过程，工作人员 分布 在整 个 房间 中 ，为了维持室内一定的负 压，采用全面通风的机械送 风。而 污 染 物源都 是 一些 电 镀 槽 ，污 染 物直接在工作过程中 从 电 镀 槽 中 释 放 ，所 以只 需 对各 个 电 镀 槽 进行 局部排风然 后统 一处理后排到 室外。 三 、通风系 统 的划 分 当 车 间 内有不同的送 、排风要 求 ，或者车 间 面积较大，送 、排风点较多 时 ，为了便 于运行 管 理，常 分设 多 个 送 、排风系 统 。划 分的原则 ： 1、空 气处理要 求 相同时 、室内参 数 要 求 相同的，可 划 为一个 系 统 。 2、同一生产流程、运 行 班 次 和运 行 时 间 相同的，可 划 为一个 系 统 。 3、同一生产流程、同时 工作的扬 尘 点相距不大时 ，宜 合 为一个 系 统 。 4、有毒 和无 毒...
