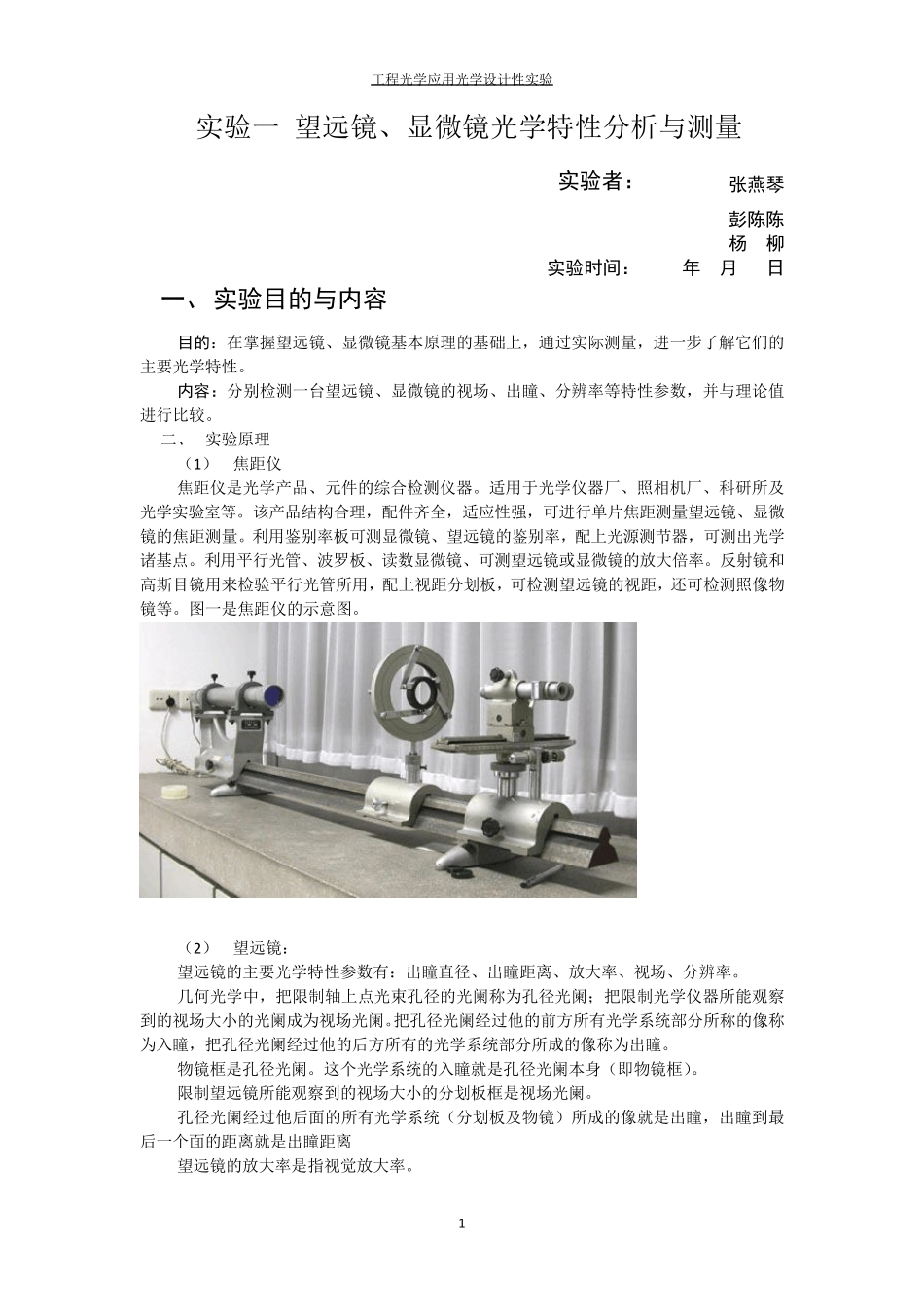

工程光学应用光学设计性实验 1 实验一 望远镜、显微镜光学特性分析与测量 实验者：39171104 张燕琴 39171105 彭陈陈 39171106 杨 柳 实验时间：2011年5月24日 一、 实验目的与内容 目的：在掌握望远镜、显微镜基本原理的基础上，通过实际测量，进一步了解它们的主要光学特性。 内容：分别检测一台望远镜、显微镜的视场、出瞳、分辨率等特性参数，并与理论值进行比较。 二、 实验原理 （1） 焦距仪 焦距仪是光学产品、元件的综合检测仪器。适用于光学仪器厂、照相机厂、科研所及光学实验室等。该产品结构合理，配件齐全，适应性强，可进行单片焦距测量望远镜、显微镜的焦距测量。利用鉴别率板可测显微镜、望远镜的鉴别率，配上光源测节器，可测出光学诸基点。利用平行光管、波罗板、读数显微镜、可测望远镜或显微镜的放大倍率。反射镜和高斯目镜用来检验平行光管所用，配上视距分划板，可检测望远镜的视距，还可检测照像物镜等。图一是焦距仪的示意图。 （2） 望远镜： 望远镜的主要光学特性参数有：出瞳直径、出瞳距离、放大率、视场、分辨率。 几何光学中，把限制轴上点光束孔径的光阑称为孔径光阑；把限制光学仪器所能观察到的视场大小的光阑成为视场光阑。把孔径光阑经过他的前方所有光学系统部分所称的像称为入瞳，把孔径光阑经过他的后方所有的光学系统部分所成的像称为出瞳。 物镜框是孔径光阑。这个光学系统的入瞳就是孔径光阑本身（即物镜框）。 限制望远镜所能观察到的视场大小的分划板框是视场光阑。 孔径光阑经过他后面的所有光学系统（分划板及物镜）所成的像就是出瞳，出瞳到最后一个面的距离就是出瞳距离 望远镜的放大率是指视觉放大率。 工程光学应用光学设计性实验 2 视觉放大率是指人眼通过望远系统观察和直接观察同一物体时，在人眼视网膜上成像的大小之比，即 望远镜的视场是指人眼通过该仪器所能见到的物空间的最大范围。 用所能见到的物空间最大范围的边缘向入瞳中心所引的张角的角度值来表示望远镜的物方视场。像方视场用像空间的边缘向出瞳中心所引的张角的角度值来表示。 望远镜的分辨率用极限分辨角表示。 （3） 显微镜： 显微镜的主要光学特性参数有：视觉放大率、线视场、分辨率。 显微镜的视觉放大率为：M＝△/F× D/F2， F1=物镜焦距，F2=目镜焦距，△=光学筒长， D=明视距离（=250mm）. 显微镜的线视场取决于放在物镜前焦面的视场光阑的大小，物体经物镜就成像在视场光阑...
