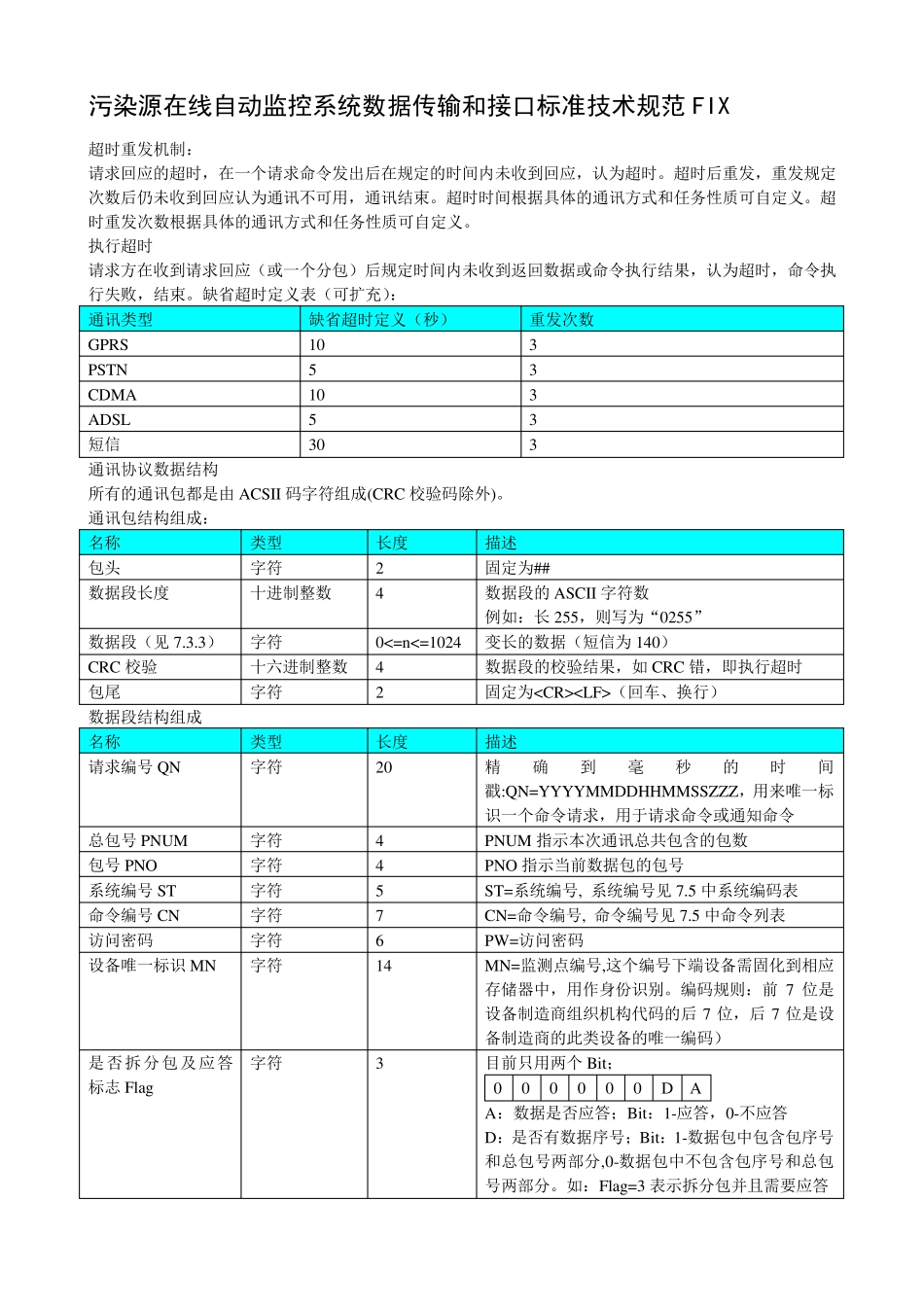

污染源在线自动监控系统数据传输和接口标准技术规范 FIX 超时重发机制: 请求回应的超时,在一个请求命令发出后在规定的时间内未收到回应,认为超时。超时后重发,重发规定次数后仍未收到回应认为通讯不可用,通讯结束。超时时间根据具体的通讯方式和任务性质可自定义。超时重发次数根据具体的通讯方式和任务性质可自定义。 执行超时 请求方在收到请求回应(或一个分包)后规定时间内未收到返回数据或命令执行结果,认为超时,命令执行失败,结束。缺省超时定义表(可扩充): 通讯类型 缺省超时定义(秒) 重发次数 GPRS 10 3 PSTN 5 3 CDMA 10 3 ADSL 5 3 短信 30 3 通讯协议数据结构 所有的通讯包都是由ACSII 码字符组成(CRC 校验码除外)。 通讯包结构组成: 名称 类型 长度 描述 包头 字符 2 固定为## 数据段长度 十进制整数 4 数据段的ASCII 字符数 例如:长255,则写为“0255” 数据段(见 7.3.3) 字符 0<=n<=1024 变长的数据(短信为140) CRC 校验 十六进制整数 4 数据段的校验结果,如CRC 错,即执行超时 包尾 字符 2 固定为(回车、换行) 数据段结构组成 名称 类型 长度 描述 请求编号 QN 字符 20 精确到毫秒的时间戳:QN=YYYYMMDDHHMMSSZZZ,用来唯一标识一个命令请求,用于请求命令或通知命令 总包号 PNUM 字符 4 PNUM 指示本次通讯总共包含的包数 包号 PNO 字符 4 PNO 指示当前数据包的包号 系统编号 ST 字符 5 ST=系统编号, 系统编号见 7.5 中系统编码表 命令编号 CN 字符 7 CN=命令编号, 命令编号见 7.5 中命令列表 访问密码 字符 6 PW=访问密码 设备唯一标识 MN 字符 14 MN=监测点编号,这个编号下端设备需固化到相应存储器中,用作身份识别。编码规则:前 7 位是设备制造商组织机构代码的后7 位,后7 位是设备制造商的此类设备的唯一编码) 是否拆分包及应答标志 Flag 字符 3 目前只用两个Bit; 0 0 0 0 0 0 D A A:数据是否应答;Bit:1-应答,0-不应答 D:是否有数据序号;Bit:1-数据包中包含包序号和总包号两部分,0-数据包中不包含包序号和总包号两部分。如:Flag=3 表示拆分包并且需要应答 指令参数CP 字符 0<=n<=960 CP=&&数据区&&,数据区定义见7.3.3 字段对照表 其中:xxx:代表某个污染物编号,见附录B。SB1:设备编号 字段名 描述 字符集 宽度 取值及描述 SystemTi...
