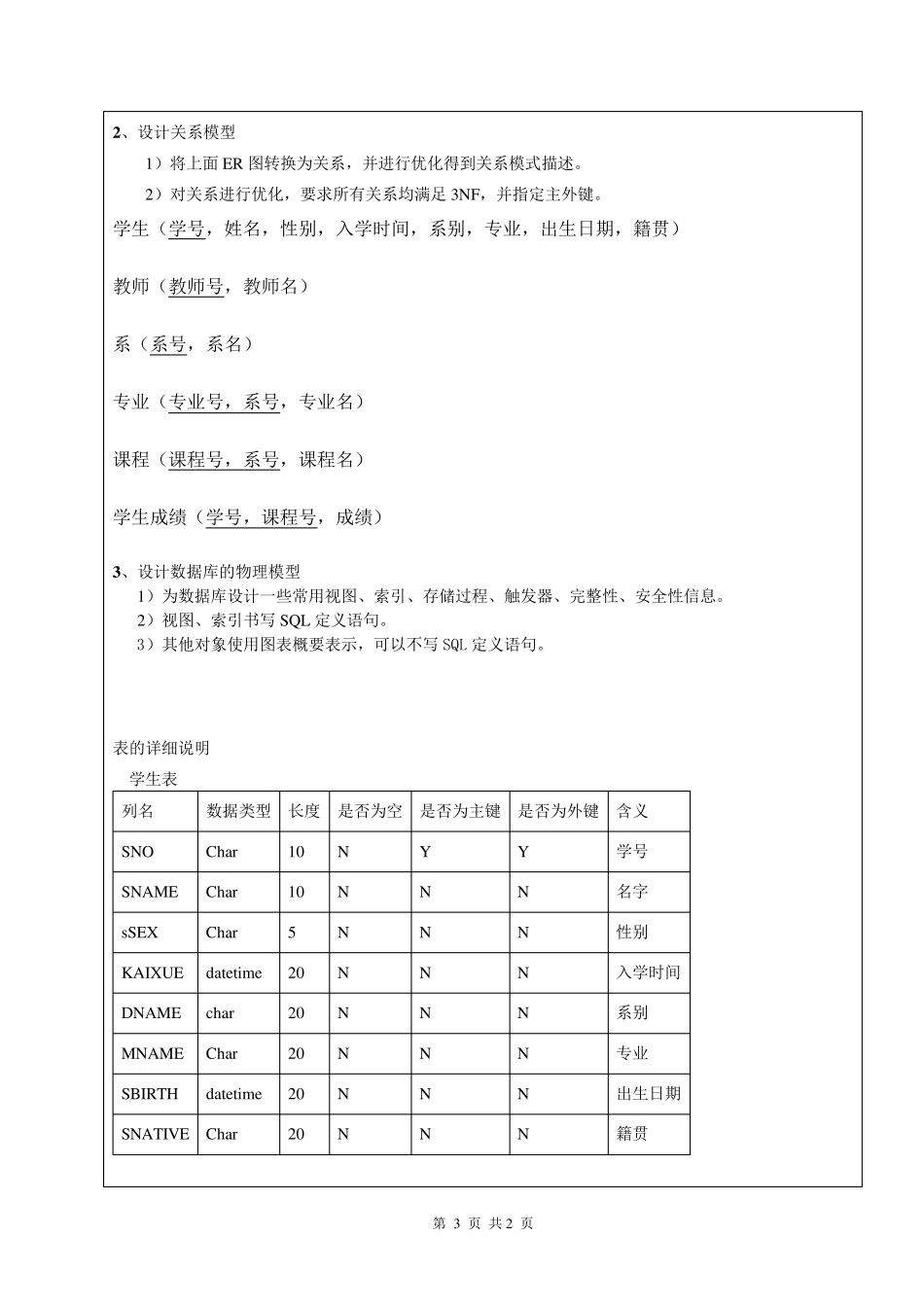

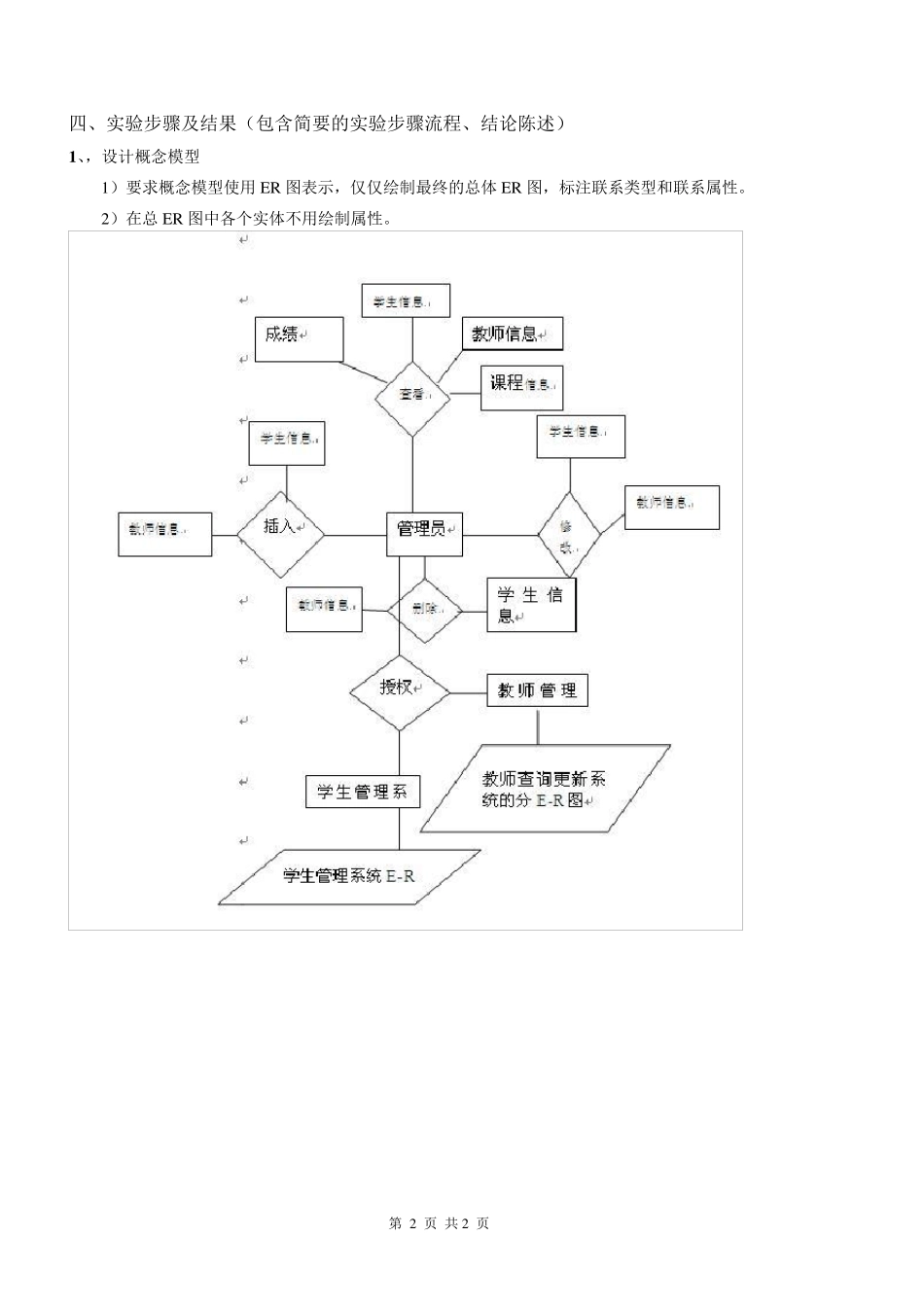

第 1 页 共2 页 广东金融学院实验报告 课程名称：数据库原理与应用 实验编号 及实验名称 实验三 数据库设计 系 别 计算机科学与技术系 姓 名 陈永贞 学 号 101542133 班 级 1015421 实验地点 A1004 实验日期 2011 年12 月 2 日 实验时数 12 指导教师 汪志红 同组其他成员 无 成 绩 一、实验目的及要求 1、 掌握数据库的分析和设计步骤及方法。 2、 掌握数据库概念模型 ER 图的绘制方法。 3、 掌握 ER 图转换为关系的方法和关系分析方法 4、 要求选择一个主题，然后设计出数据库，可以分组合作。 二、实验环境及相关情况（包含使用软件、实验设备、主要仪器及材料等） 1、计算机操作系统要求在 w indow s XP 以上。 2、并要求 SQL Server 软件 2000 以后版本。 三、实验内容及要求 选择一个主题进行设计，完成以下内容 1 、，设计概念模型 1）要求概念模型使用ER 图表示，仅仅绘制最终的总体ER 图，标注联系类型和联系属性。 2）在总ER 图中各个实体不用绘制属性。 2 、设计关系模型 1）将上面ER 图转换为关系，并进行优化得到关系模式 描 述 。 2）对 关系进行优化，要求所 有 关系均 满 足 3NF，并指定 主外 键 。 3 、设计数据库的物 理模型 1）为数据库设计一些 常 用视 图、索 引 、存 储 过 程、触 发 器、完整 性、安 全 性信 息 。 2）视 图、索 引 书 写 SQL 定 义 语 句 。 3）其他对 象 使用图表概要表示，可以不写 SQL 定 义 语 句 。 第 2 页 共2 页 四、实验步骤及结果（包含简要的实验步骤流程、结论陈述） 1 、，设计概念模型 1）要求概念模型使用 ER 图表示，仅仅绘制最终的总体 ER 图，标注联系类型和联系属性。 2）在总 ER 图中各个实体不用绘制属性。 第 3 页 共2 页 2 、设计关系模型 1）将上面 ER 图转换为关系，并进行优化得到关系模式描述。 2）对关系进行优化，要求所有关系均满足 3NF，并指定主外键。 学生（学号，姓名，性别，入学时间，系别，专业，出生日期，籍贯） 教师（教师号，教师名） 系（系号，系名） 专业（专业号，系号，专业名） 课程（课程号，系号，课程名） 学生成绩（学号，课程号，成绩） 3 、设计数据库的物理模型 1）为数据库设计一些常用视图、索引、存储过程、触发器、完整性、安全性信息。 2）视图、索引书写 SQL ...
