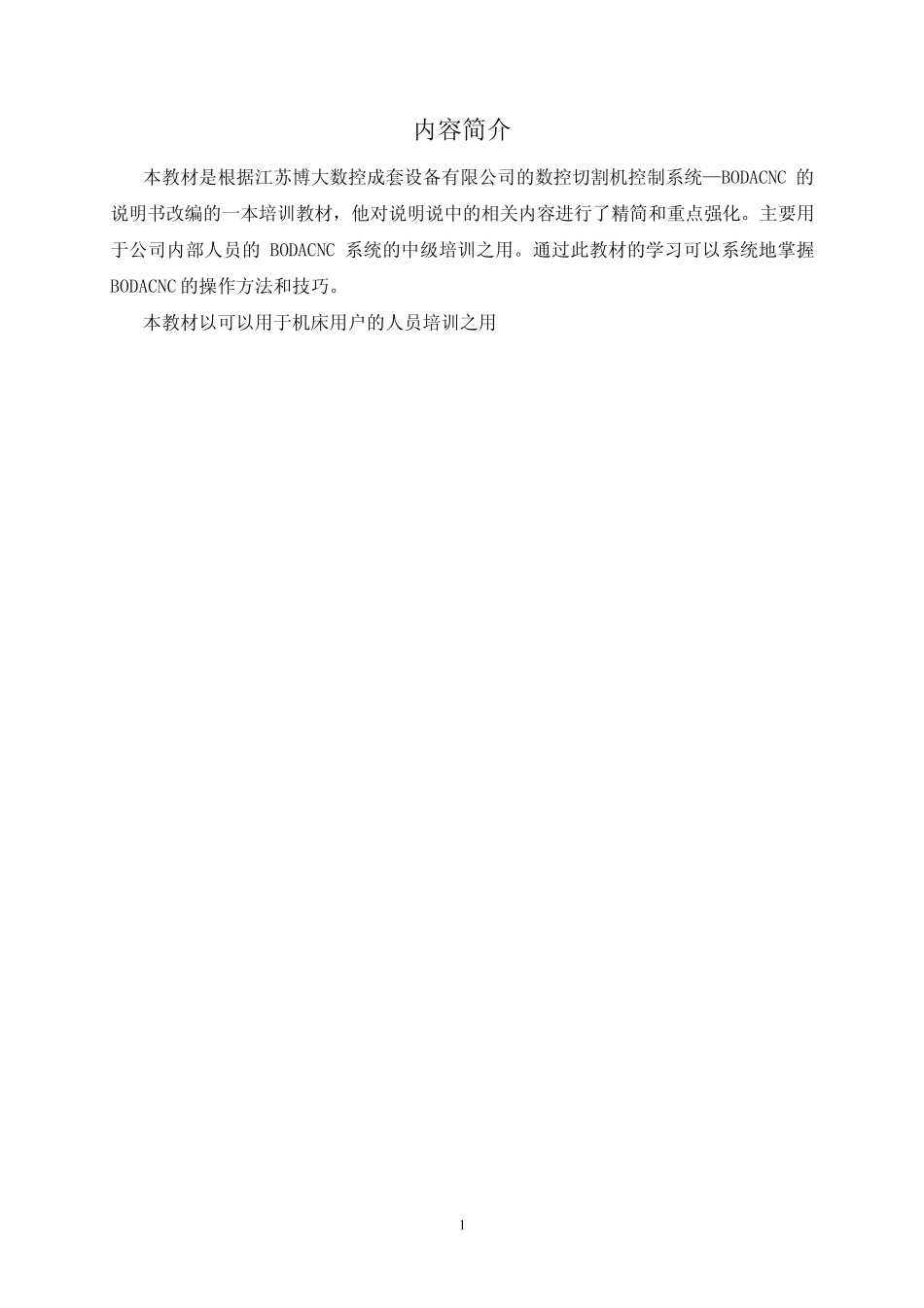

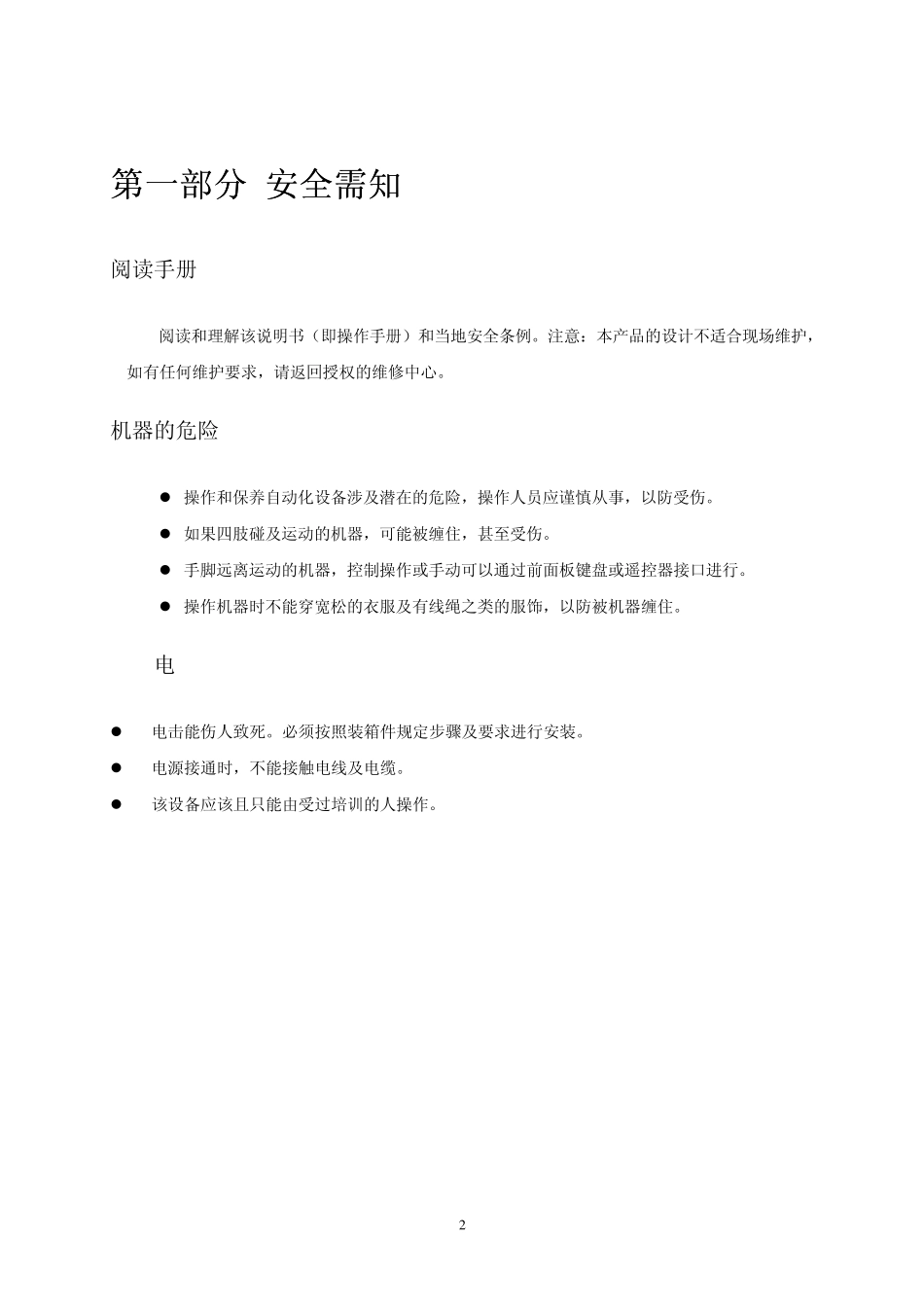

1内容简介 本教材是根据江苏博大数控成套设备有限公司的数控切割机控制系统—BODACNC 的说明书改编的一本培训教材，他对说明说中的相关内容进行了精简和重点强化。主要用于公司内部人员的BODACNC 系统的中级培训之用。通过此教材的学习可以系统地掌握BODACNC 的操作方法和技巧。 本教材以可以用于机床用户的人员培训之用 2 第一部分第一部分 安全需知安全需知 阅读手册 阅读和理解该说明书（即操作手册）和当地安全条例。注意：本产品的设计不适合现场维护，如有任何维护要求，请返回授权的维修中心。 机器的危险性  操作和保养自动化设备涉及潜在的危险，操作人员应谨慎从事，以防受伤。  如果四肢碰及运动的机器，可能被缠住，甚至受伤。  手脚远离运动的机器，控制操作或手动可以通过前面板键盘或遥控器接口进行。  操作机器时不能穿宽松的衣服及有线绳之类的服饰，以防被机器缠住。 高压电  电击能伤人致死。必须按照装箱件规定步骤及要求进行安装。  电源接通时，不能接触电线及电缆。  该设备应该且只能由受过培训的人操作。 3第二部分第二部分 系统概述系统概述 第一节第一节 系统简介 ◆ 本数控切割机控制系统是两轴数字控制系统，可以根据图形库中的各种图形进行切割，主要应用于金属切割行业。我们设计的目标是使用户的操作更加简便，添加了许多用户可能会用到的图形，方便用户调用。系统是在 DOS下开发出来的，在工件切割过程中具有很高的稳定性和可靠性。 ◆ 随着切割行业的发展，各种样式的切割机都不约而同地出现在市场上，与国外的机器相比我们的机器价格便宜，经济实用，符合国内的操作习惯，具有较高的性价比，在市场上已经开拓出一片天空。 本数控切割机控制系统一旦上电就进入如图 2-1 所示欢迎界面： 图 2-1 数控切割机控制系统欢迎界面 4在系统欢迎界面下按任意键进入系统主界面，如图2-2 所示： 图2-2 主界面 在主界面上： 1、 图形预览：显示预备切割的图形。 2、 界面切换：按TAB键进行主界面、当前信息、切割界面的相互切换。 3、 功能按钮：F1至F8八个功能键。 4、 I/O口监控：显示当前切割模式下的输出口状态。 5、 速度表：显示当前车速。 6、 参数设置：当前设定的割缝值、切割速度、首孔信息 7、 坐标显示：割嘴相对于零点的横、纵坐标。 速度表 参数设置 坐标显示 功能按钮 界面切换 图形预览 I/O 口监控 5按TAB 键可以实现...
