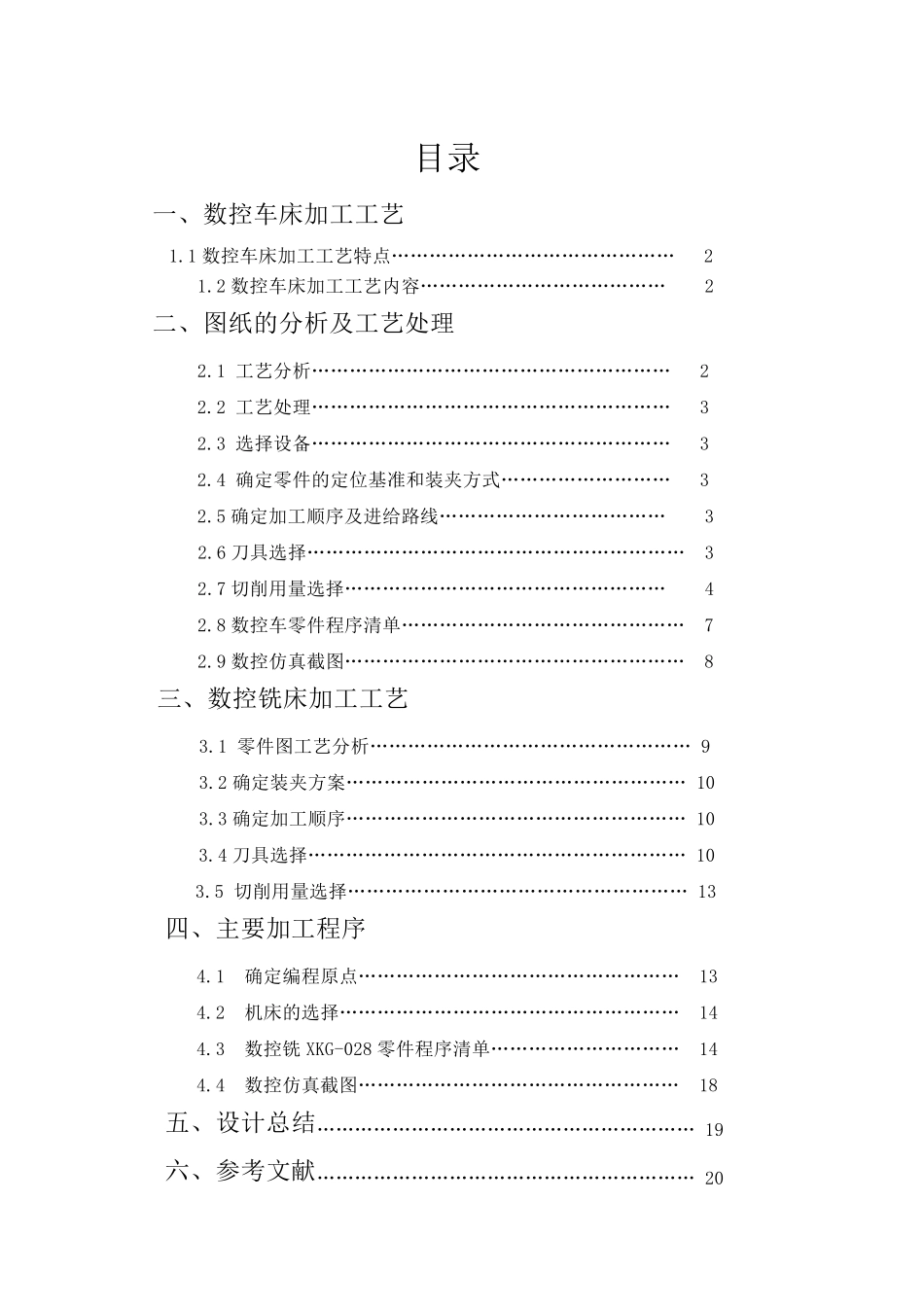

目录 一、数控车床加工工艺 1.1 数控车床加工工艺特点……………………………………… 2 1.2 数控车床加工工艺内容………………………………… 2 二、图纸的分析及工艺处理 2.1 工艺分析………………………………………………… 2 2.2 工艺处理………………………………………………… 3 2.3 选择设备………………………………………………… 3 2.4 确定零件的定位基准和装夹方式……………………… 3 2.5 确定加工顺序及进给路线……………………………… 3 2.6 刀具选择…………………………………………………… 3 2.7 切削用量选择…………………………………………… 4 2.8 数控车零件程序清单……………………………………… 7 2.9 数控仿真截图……………………………………………… 8 三、数控铣床加工工艺 3.1 零件图工艺分析…………………………………………… 9 3.2 确定装夹方案……………………………………………… 10 3.3 确定加工顺序……………………………………………… 10 3.4 刀具选择…………………………………………………… 10 3.5 切削用量选择……………………………………………… 13 四、主要加工程序 4.1 确定编程原点…………………………………………… 13 4.2 机床的选择……………………………………………… 14 4.3 数控铣 XKG-028 零件程序清单………………………… 14 4.4 数控仿真截图…………………………………………… 18 五、设计总结…………………………………………………… 19 六、参考文献…………………………………………………… 20 一、数控车床加工工艺 1.1、数控车床加工的工艺特点 数控车床加工与普通车床加工在许多方面遵循的原则基本上是一致的。但数控车床加工自动化程度高，控制功能强，设备费用高，因此也就相应形成了数控车床加工工艺的自身特点。 1.2、数控车床加工工艺内容 （1）选择并确定适合在数控车床上加工的零件并确定工序内容。 （2）分析被加工零件图纸的数控加工工艺，明确加工内容与技术要求。 （3）确定零件加工反感，制定数控加工工艺路线，如划分工序、安排加工顺序等。 （4）设计数控加工工序，制定定位夹紧方案，划分工步，规划走刀路线，选择刀辅具，确定切削用量，计算工序尺寸及工差等。 （5）数控加工专用技术文件的编写。 二、图纸的分析及工艺处理 2.1、工艺分析 轴类零...
