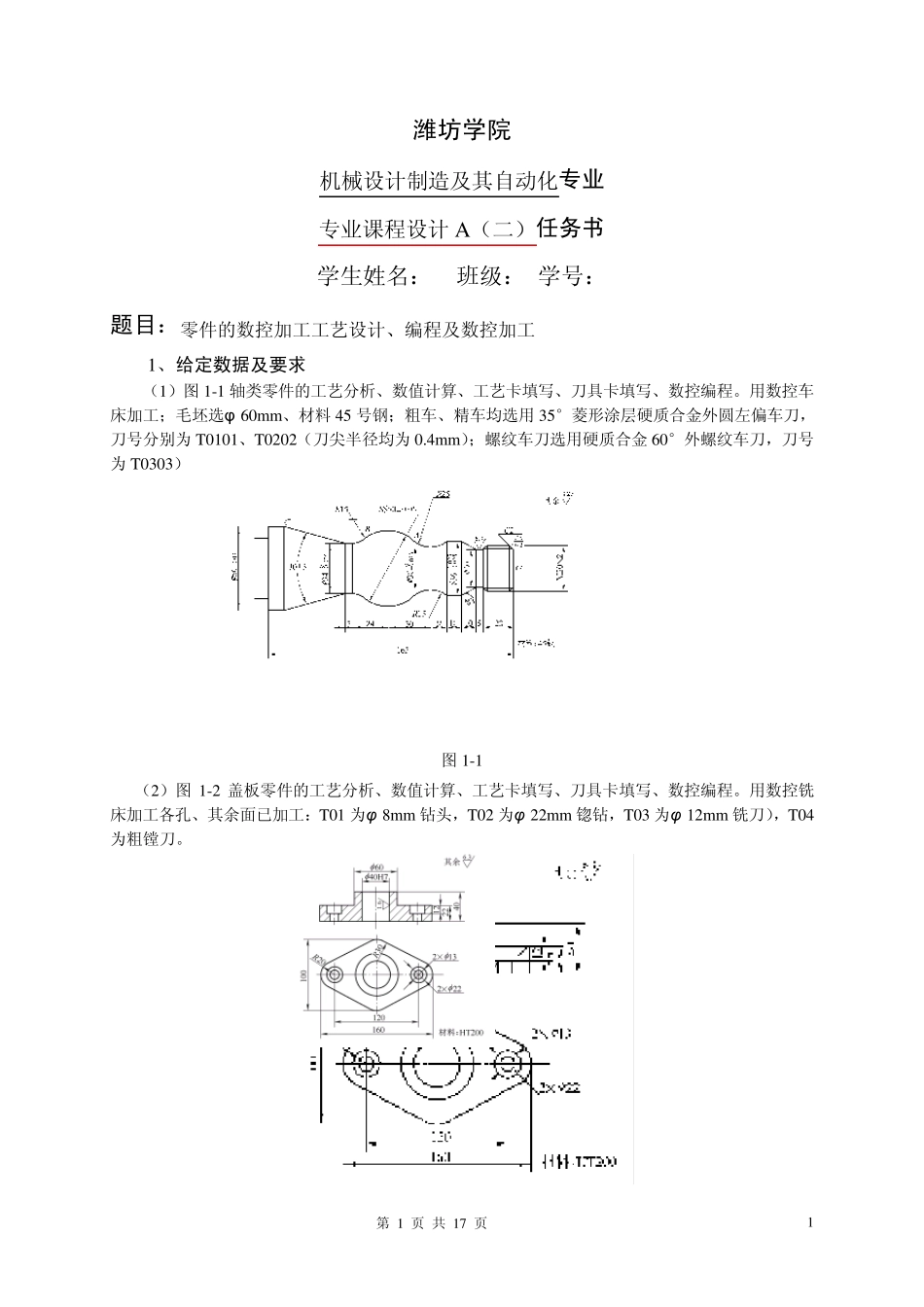

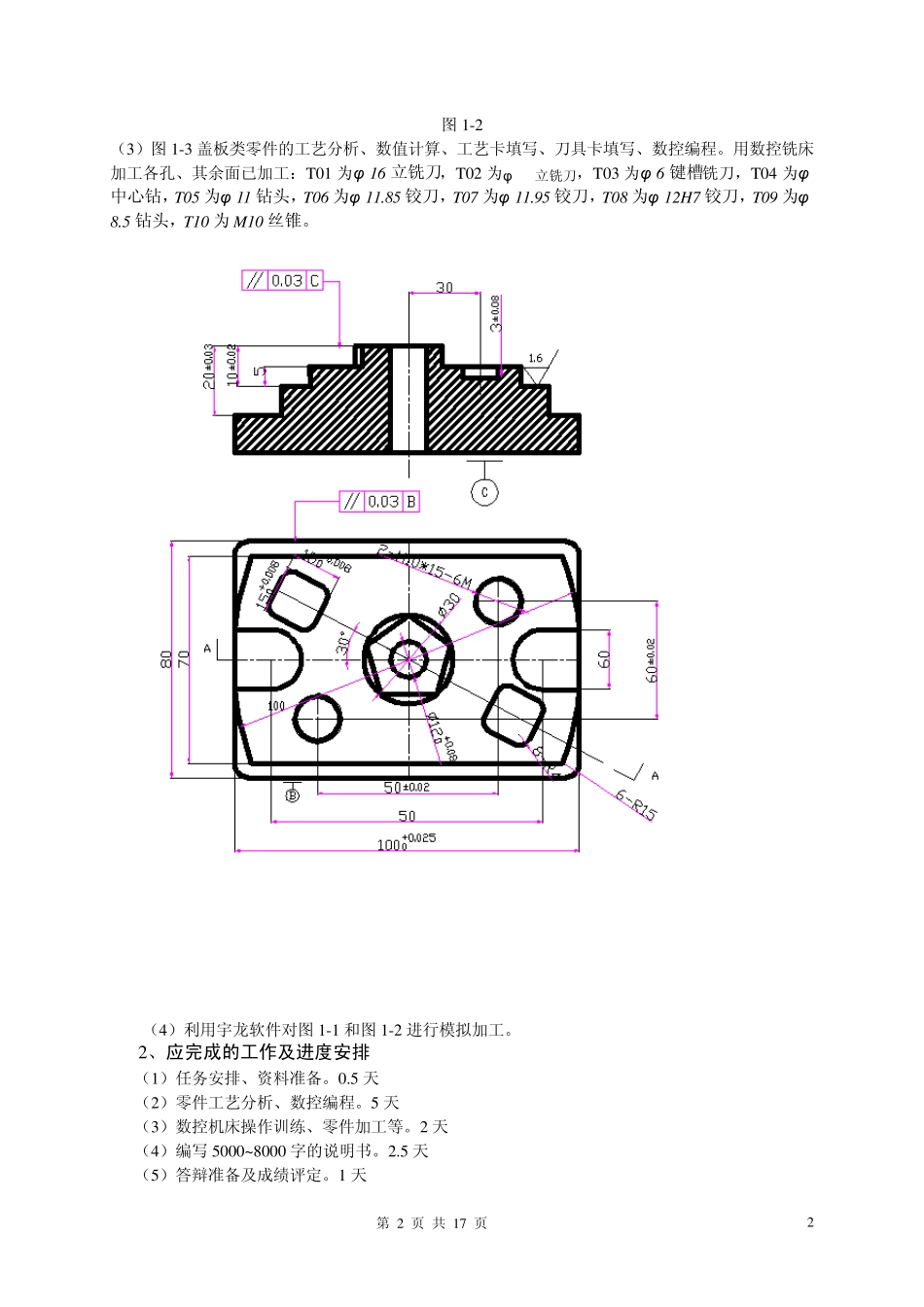

第 1 页 共 17 页 1 潍坊学院 机械设计制造及其自动化专业 专业课程设计A（二）任务书 学生姓名： 班级： 学号： 题目：零件的数控加工工艺设计、编程及数控加工 1、给定数据及要求 （1）图1-1 轴类零件的工艺分析、数值计算、工艺卡填写、刀具卡填写、数控编程。用数控车床加工；毛坯选φ 60m m 、材料45 号钢；粗车、精车均选用35°菱形涂层硬质合金外圆左偏车刀，刀号分别为 T0101、T0202（刀尖半径均为 0.4m m ）；螺纹车刀选用硬质合金 60°外螺纹车刀，刀号为 T0303） 图1-1 （2）图1-2 盖板零件的工艺分析、数值计算、工艺卡填写、刀具卡填写、数控编程。用数控铣床加工各孔、其余面已加工：T01 为φ 8m m 钻头，T02 为φ 22m m 锪钻，T03 为φ 12m m 铣刀），T04为粗镗刀。 第 2 页 共 17 页 2 图1-2 （3）图1-3 盖板类零件的工艺分析、数值计算、工艺卡填写、刀具卡填写、数控编程。用数控铣床加工各孔、其余面已加工：T01 为φ 16 立铣刀，T02 为φ 16立铣刀，T03 为φ 6 键槽铣刀，T04 为φ中心钻，T05 为φ 11 钻头，T06 为φ 11.85 铰刀，T07 为φ 11.95 铰刀，T08 为φ 12H7 铰刀，T09 为φ8.5 钻头，T10 为 M10 丝锥。 （4）利用宇龙软件对图1-1 和图1-2 进行模拟加工。 2、应完成的工作及进度安排 （1）任务安排、资料准备。0.5 天 （2）零件工艺分析、数控编程。5 天 （3）数控机床操作训练、零件加工等。2 天 （4）编写 5000~8000 字的说明书。2.5 天 （5）答辩准备及成绩评定。1 天 第 3 页 共 1 7 页 3 3 、主要参考资料 [1] 杜国臣主编.机床数控技术[J]. 北京大学出版社，2006 [2] 杜国臣主编.数控机床编程[J]. 机械工业出版社，2005 [3] 艾兴主编.切削用量手册[J]. 机械工业出版社，1985 [4] 济南第一机床厂.MJ460数控车床编程与操作数明书.1999 [5] 全国数控培训网络天津分中心. 数控编程. 北京：机械工业出版社，1997 [6] 于春生主编. 数控机床编程及应用. 北京：高等教育出版社，2001 [7] 华茂发主编. 数控机床加工工艺. 北京：机械工业出版社，2000 [8] FANUC SYSTEM操作说明书. 北京：北京发那科公司，1999 [9] 许祥泰等编著. 数控加工编程实用技术. 北京：机械工业出版社，2002 [10] 杨伟群主编. 数控工艺员培训教程. 北京：清华大学出版社，2002 [11] 罗学科等编著....
