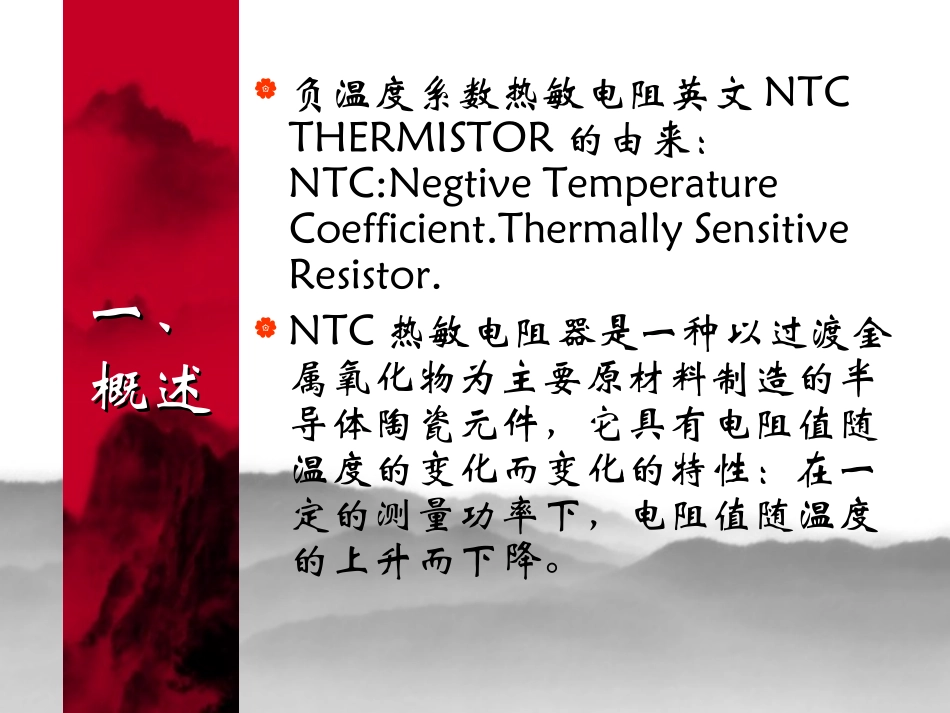

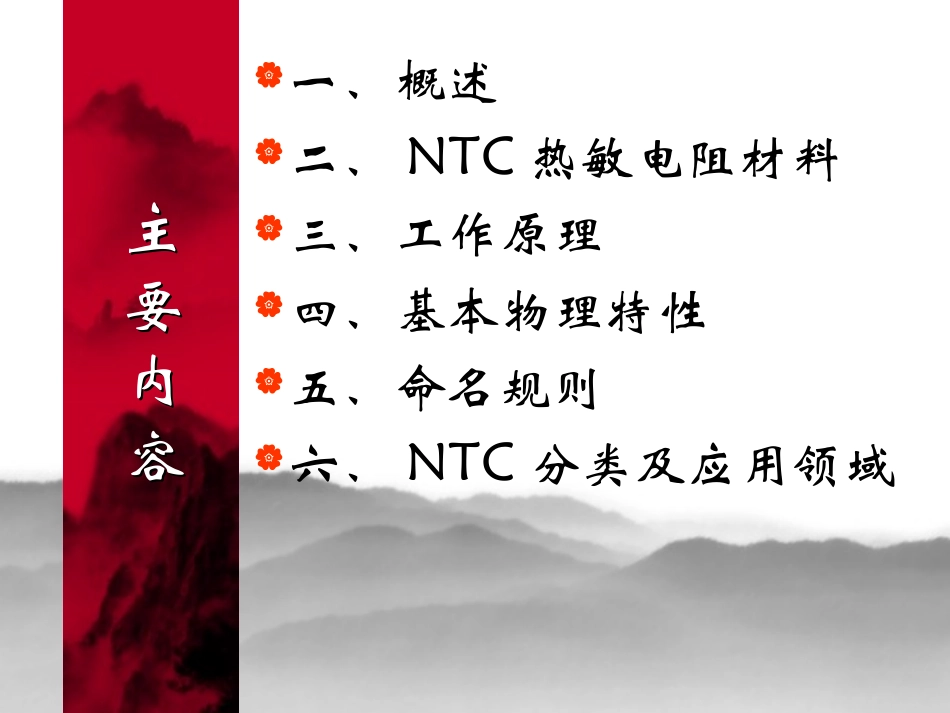

NTCNTC工作原理及应用工作原理及应用主主要要内内容容一、概述二、NTC热敏电阻材料三、工作原理四、基本物理特性五、命名规则六、NTC分类及应用领域一、一、概述概述负温度系数热敏电阻英文NTCTHERMISTOR的由来：NTC:NegtiveTemperatureCoefficient.ThermallySensitiveResistor.NTC热敏电阻器是一种以过渡金属氧化物为主要原材料制造的半导体陶瓷元件，它具有电阻值随温度的变化而变化的特性：在一定的测量功率下，电阻值随温度的上升而下降。二二、、NTCNTC热敏热敏电阻电阻材料材料负温度系数（NTC）热敏电阻材料由高纯度过渡金属MnCuNi等元素的氧化物经共沉淀制粉、等静压成型后1200-1400℃高温烧结而成，结合先进的半导体切、划片工艺及玻封、环氧工艺制成各种类型NTC热敏电阻，产品种类齐全、精度高、稳定性好。阻值范围0.5~2000kΩ，B值范围2500~4500。三、三、工作工作原理原理负温度系数热敏电阻是以氧化锰、氧化钴、氧化镍、氧化铜和氧化铝等金属氧化物为主要原料，采用陶瓷工艺制造而成。这些金属氧化物材料都具有半导体性质，完全类似于锗、硅晶体材料，体内的载流子（电子和空穴）数目少，电阻较高；温度升高，体内载流子数目增加，自然电阻值降低。热敏电阻与简单的放大电路结合，就可检测千分之一度的温度变化，所以和电子仪表组成测温计，能完成高精度的温度测量。普通用途热敏电阻工作温度为-55℃～+315℃，特殊低温热敏电阻的工作温度低于-55℃，可达-273℃。四、四、基本基本物理物理特性特性1、电阻值：是指在基准温度为25℃时的零功率阻值。2、B值:反映了两个温度之间的电阻变化，B值范围越大，反映负温度系数热敏电阻器热灵敏度越高。3、耗散系数：是指热敏电阻消耗的功率与环境温度变化之比：4、时间常数：热敏电阻在零功率状态下，当环境温度由一个特定温度向另一个特定温度变化时，热敏电阻阻值变化63.2％所需时间。五、五、命名命名规则规则1、国产热敏电阻是按部颁标准SJ1155-82来指定型号，由四部分组成：1)主称：用字母‘M’表示敏感元件。2)类别：用字母‘Z’表示正温度系数热敏电阻器，或者用字母‘F’表示负温度系数热敏电阻器。3)用途或特征4)序号：也由数字表示，代表规格、性能22、、其他其他EG:TSM1A103F34D1RZTSM：ProductStyle1:Size-0603TypeA:DefineofBValue-B25/85103:ZeroPowerResistanceat25-℃10KΩF:ToleranceofR25-±1％34:BValueFirst3435D:BValueLastTwoDigits1:ToleranceofBValue-±1％R:Packaging-ReelZ:InternalControlCode-ROHSControl六、六、NTCNTC分类分类及应及应用领用领域域1、大功率型NTC热敏电阻.应用范围适用于转换电源、开关电源、UPS电源、各类电加热器、电子节能灯、电子镇流器、各种电子装置电源电路的保护以及彩色显示像管、白炽灯及其它照明灯具的灯丝保护。22、、补偿补偿型型NTCNTC热敏热敏电阻电阻应用范围：用于一般精度的温度测量和在计量设备、晶体管电路中的温度补偿。33、、测温测温型型NTCNTC热敏热敏电阻电阻主要用于汽车、内燃机车、大型电机、油浸变压器等的冷却系统作定点测温的感温元件，也可用在其它场合的温度测量。44、、玻封玻封测温测温型型NTCNTC热敏热敏电阻电阻广泛应用于空调、暖气设备、电子体温计、液位传感器、汽车电子、电子台历等领域。55、、珠状珠状精密精密型热型热敏电敏电阻阻应用范围：·空调设备·暖气设备·电子体温计·液位传感·汽车电子·电子台历·手机电池66、、玻壳玻壳精密精密型型NTCNTC热敏热敏电阻电阻家用电器（如空调机、微波炉、电风扇、电取暖炉等）的温度控制与温度检测办公自动化设备（如复印机、打印机等）的温度检测或温度补偿工业、医疗、环保、气象、食品加工设备的温度控制与检验液面指示和流量测量、手机电池·仪表线圈、集成电路、石英晶体振荡器和热电偶的温度补偿77、、测温测温型型NTCNTC热敏热敏电阻电阻应用范围电子体温计医疗设备88、、CMFCMF片式片式NTCNTC热敏热敏电阻电阻·半导体集成电路、液晶显示、晶体管及移动通讯设备...
